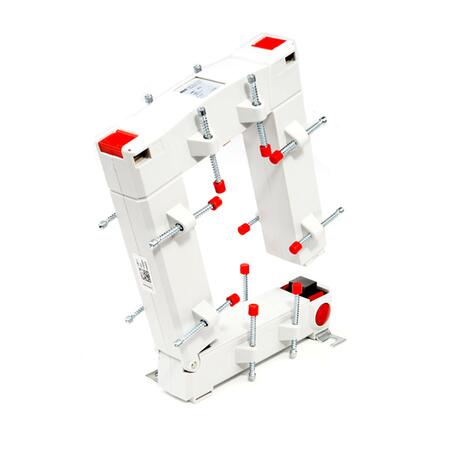

KBU 812 - Merací transformátor prúdu s rozoberateľným jadrom
Zásuvné meracie transformátory prúdu s rozoberateľným jadrom pre nízke napätie
Prim. vodič: 80x120 mm
Prim. men. prúd: 250...1500 A
Varianty k produktu KBU 812 - Merací transformátor prúdu s rozoberateľným jadrom (40)
Převod transformátoru: 250/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 500/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 800/5A
Jmenovitý výkon: 7,5 VA
Třída přesnosti: 1
Převod transformátoru: 1000/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 7,5 VA;
Třída přesnosti: 0,5
Převod transformátoru: 1500/5A;
Jmenovitý výkon: 15 VA;
Třída přesnosti: 1
Převod transformátoru: 250/1A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 300/1A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 300/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 400/1A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Převod transformátoru: 400/5A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Popis produktu
Primárna lišta | 80x120 mm |
Šírka transformátoru | 155 mm |
Technické parametre
Parametry
Primárny vodič Ø (max) | 80 mm |
---|---|
Primárny pas | 80x120 mm |
Šírka | 155 mm |
Parametre variant k KBU 812 - Merací transformátor prúdu s rozoberateľným jadrom
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
250 A | 1,5 VA | 80091 | 80291 | ||
300 A | 2,5 VA | 80092 | 80292 | ||
400 A | 2,5 VA | 80093 | 80293 | ||
500 A | 2,5 VA | 80074 | 80274 | ||
5 VA | 80094 | 80294 | |||
600 A | 2,5 VA | 80075 | 80275 | ||
5 VA | 80095 | 80295 | |||
750 A | 2,5 VA | 80076 | 80276 | ||
5 VA | 80096 | 80296 | |||
800 A | 2,5 VA | 80077 | 80277 | ||
7,5 VA | 80097 | 80297 | |||
1 kA | 5 VA | 80078 | 80278 | ||
10 VA | 80098 | 80298 | |||
1,2 kA | 5 VA | 80079 | 80279 | ||
10 VA | 80099 | 80299 | |||
1,25 kA | 7,5 VA | 80080 | 80280 | ||
15 VA | 80100 | 80300 | |||
1,5 kA | 7,5 VA | 80081 | 80281 | ||
15 VA | 80101 | 80301 |
