ASR 22.3 - Merací transformátor prúdu s kruhovým otvorom
Primárny vodič Ø: max 22,5 mm

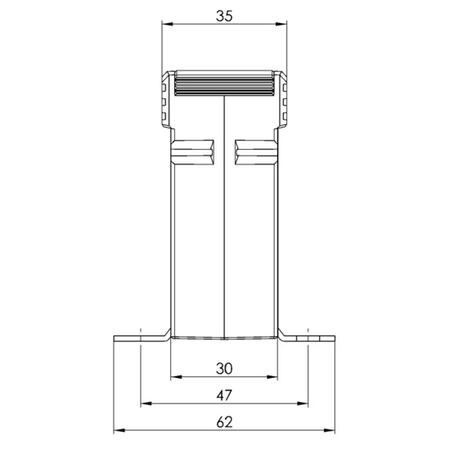

Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 35 mm
Varianty k produktu ASR 22.3 - Merací transformátor prúdu s kruhovým otvorom (125)
Převod transformátoru: 60/1A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 100/5A;
Jmenovitý výkon: 3,75 VA;
Třída přesnosti: 1
Převod transformátoru: 150/5A
Jmenovitý výkon:5 VA
Třída přesnosti: 0,5S
Převod transformátoru: 150/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 250/5A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5S
Převod transformátoru: 250/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 300/5A
Jmenovitý výkon: 2.5VA
Třída přesnosti: 0,5
Převod transformátoru: 400/1A
Jmenovitý výkon: 5 VA
Třída přesnosti: 0,5
Převod transformátoru: 500/5A
Jmenovitý výkon: 10 VA
Třída přesnosti: 0,5S
Převod transformátoru: 600/5 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 40/1A;
Jmenovitý výkon: 1 VA;
Třída přesnosti: 1
Převod transformátoru: 50/1A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Voliteľné príslušenstvo k ASR 22.3 - Merací transformátor prúdu s kruhovým otvorom
Zjistit více
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis produktu
Násuvný merací transformátor pre primárne menovité prúdy od 60 do 600 A, sekundárny prúd 1 alebo 5 A, menovité výkony 1 až 10 VA, k dodaniu v triedach presnosti 0,5, 0,5S a 1.
Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Všeobecné vlastnosti
- Men. trvalý tepelný prúd Icth: 1,0 x IN
- Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
- Nadprúdové číslo: FS5
- Men. dynamický prúd Idyn: 2,5 x Ith
- Max. prevádzkové napätie Um: 0.72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitý kmitočet: 50 Hz
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Rozsah pracovných teplôt: -5°C až +40°C
- Rozsah skladovacích teplôt: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 22,5 mm |
---|---|
Šírka | 60 mm |
Parametre variant k ASR 22.3 - Merací transformátor prúdu s kruhovým otvorom
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 0.5S | Trieda presnosti: 1 | ||
---|---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
40 A | 1 VA | 3234 | ||||
60 A | 1 VA | 3037 | 3237 | |||
1,5 VA | 3038 | 3238 | ||||
75 A | 1,5 VA | 3039 | 3239 | |||
2,5 VA | 3040 | 3240 | ||||
80 A | 1,5 VA | 3041 | 3241 | |||
2,5 VA | 3042 | 3242 | ||||
100 A | 1,5 VA | 3011 | 3211 | 3552 | 3043 | 3243 |
2,5 VA | 3134 | 3334 | 3553 | 3044 | 3244 | |
3,75 VA | 3045 | 3245 | ||||
150 A | 1,5 VA | 3012 | 3212 | 3554 | 3046 | 3246 |
2,5 VA | 3013 | 3213 | 3555 | 3047 | 3247 | |
5 VA | 3534 | 3556 | 3048 | 3248 | ||
200 A | 1,5 VA | 3014 | 3214 | 3557 | ||
2,5 VA | 3015 | 3215 | 3558 | 3049 | 3249 | |
5 VA | 3016 | 3216 | 3559 | 3050 | 3250 | |
250 A | 2,5 VA | 3018 | 3218 | 3560 | 3052 | 3252 |
5 VA | 3019 | 3219 | 3561 | 3053 | 3253 | |
10 VA | 3054 | 3254 | ||||
300 A | 2,5 VA | 3022 | 3222 | 3562 | 3056 | 3256 |
5 VA | 3023 | 3223 | 3563 | 3057 | 3257 | |
10 VA | 3564 | 3058 | 3258 | |||
400 A | 2,5 VA | 3025 | 3225 | 3565 | 3060 | 3260 |
5 VA | 3026 | 3226 | 3566 | 3061 | 3261 | |
10 VA | 3027 | 3227 | 3567 | 3062 | 3262 | |
500 A | 2,5 VA | 3028 | 3228 | 3568 | 3064 | 3264 |
5 VA | 3029 | 3229 | 3569 | 3065 | 3265 | |
10 VA | 3030 | 3230 | 3570 | 3066 | 3266 | |
600 A | 2,5 VA | 3031 | 3231 | 3571 | 3068 | 3268 |
5 VA | 3032 | 3232 | 3572 | 3069 | 3269 | |
10 VA | 3033 | 3233 | 3573 | 3070 | 3270 |
