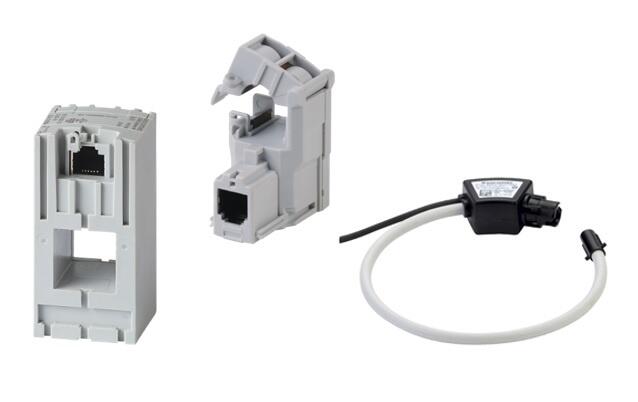

DIRIS - Meracie senzory prúdu TE, (i)TR, TF

Meracie senzory prúdu pre DIRIS A40, DIRIS B, Digiware.

Špeciálne prúdové senzory Socomec s meracím rozsahom (2 - 120% In) a výborným pomerom cena / výkon. Určené k prístrojom DIRIS A40, DIRIS B, DIGIWARE.

Dostupnosť: Skladom v GHV
Zvoľte variantu (22)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
+420 775 784 886
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
VariantyVoliteľné príslušenstvoPopis produktuRozšírené informácieSúbory na stiahnutieČlánkySúvisiace produkty

Varianty k produktu DIRIS - Meracie senzory prúdu TE, (i)TR, TF (22)

Filtrace
Na sklade
Na sklade:
Ano[7]Zrušiť ⨯
TE-18
Prúdový senzor DIGIWARE
TE-18, navlékací, 5-20A
Pevné jádro; Jmenovitý proud 5..20 A; Rozsah měření 0.1...24 A;
Otvor kruhový 8,6 mm; Připojení konektor RJ12
OBJ: 48290500
EAN: 3596032776466
Záruka: 12 m.
Skladom v GHV
skladom 9 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-18
Prúdový senzor DIGIWARE
TE-18, navlékací, 25-63A
Pevné jádro; Jmenovitý proud 25...63A; Rozsah měření 0.5...75 A;
Otvor kruhový 8,6 mm; Připojení konektor RJ12
OBJ: 48290501
EAN: 3596032776473
Záruka: 12 m.
Nie je skladom
na ceste >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-25, 35, 45, 55
Prúdový senzor DIGIWARE
TE-25, navlékací, 40-160A
Pevné jádro; Jmenovitý proud 40...160A; Rozsah měření 0.8...192A;
Otvor čtvercový 13,5x13,5mm; Připojení konektor RJ12
OBJ: 48290502
EAN: 3596032776480
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-25, 35, 45, 55
Prúdový senzor DIGIWARE
TE-35, navlékací, 63-250A
Pevné jádro; Jmenovitý proud 63..250A; Rozsah měření 1.26...300A;
Otvor čtvercový 21x21 mm; Připojení konektor RJ12
OBJ: 48290503
EAN: 3596032776497
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-25, 35, 45, 55
Prúdový senzor DIGIWARE
TE-45, navlékací, 160-630A
Pevné jádro; Jmenovitý proud 160..630A; Rozsah měření 3.2...756A;
Otvor čtvercový 31x31 mm; Připojení konektor RJ12
OBJ: 48290504
EAN: 3596032776503
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-25, 35, 45, 55
Prúdový senzor DIGIWARE
TE-55, navlékací, 400-1000A
Pevné jádro; Jmenovitý proud 400...1000A; Rozsah měření 8...1200A;
Otvor čtvercový 41x41 mm; Připojení konektor: RJ12
OBJ: 48290505
EAN: 3596032776510
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TE-90
Prúdový senzor DIGIWARE
TE-90, navlékací, 600-2000A
Pevné jádro; Jmenovitý proud 600...2000A; Rozsah měření 12...2400A;
Otvor čtvercový 64x64 mm; Připojení konektor: RJ12
OBJ: 48290506
EAN: 3596032838263
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TR
Prúdový senzor DIGIWARE
TR-10, dělené jádro, 25-63A
Dělené jádro; Jmenovitý proud 25...63A; Rozsah měření 0,5...75A;
Otvor kruhový 10 mm; Připojení konektor RJ12;
OBJ: 48290555
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TR
Prúdový senzor DIGIWARE
TR-14, dělené jádro, 40-160A
Dělené jádro; Jmenovitý proud 40...160A; Rozsah měření 0.8...192A;
Otvor 14x15 mm, max. průměr vodiče 14 mm; Připojení konektor RJ12;
OBJ: 48290556
EAN: 3596032776534
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TR
Prúdový senzor DIGIWARE
TR-21, dělené jádro, 63-250A
Dělené jádro; Jmenovitý proud 63...250A; Rozsah měření 1.26...300A;
Otvor 21x23 mm, max. průměr vodiče 21 mm; Připojení konektor RJ12;
OBJ: 48290557
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TR
Prúdový senzor DIGIWARE
TR-32, dělené jádro, 160-600A
Dělené jádro; Jmenovitý proud 160...600A; Rozsah měření 3.2...720A;
Otvor 32x33 mm, max. průměr vodiče 32 mm; Připojení konektor RJ12;
OBJ: 48290558
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
iTR
Prúdový senzor DIGIWARE
iTR-10, dělené jádro, 25-63A
Dělené jádro; Jmenovitý proud 25...63A; Rozsah měření 0,5...75A;
Otvor kruhový 10 mm; Připojení konektor RJ12;
OBJ: 48290655
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
iTR
Prúdový senzor DIGIWARE
iTR-14, dělené jádro, 40-160A
Dělené jádro; Jmenovitý proud 40...160A; Rozsah měření 0.8...192A;
Otvor 14x15 mm, max. průměr vodiče 14 mm; Připojení konektor RJ12;
OBJ: 48290656
EAN: 3596032776534
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
iTR
Prúdový senzor DIGIWARE
iTR-21, dělené jádro, 63-250A
Dělené jádro; Jmenovitý proud 63...250A; Rozsah měření 1.26...300A;
Otvor 21x23 mm, max. průměr vodiče 21 mm; Připojení konektor RJ12;
OBJ: 48290657
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
iTR
Prúdový senzor DIGIWARE
iTR-32, dělené jádro, 160-600A
Dělené jádro; Jmenovitý proud 160...600A; Rozsah měření 3.2...720A;
Otvor 32x33 mm, max. průměr vodiče 32 mm; Připojení konektor RJ12;
OBJ: 48290658
EAN: 3596032776527
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-40, Rogowski, 100-400A
Rogowského cívka pružná; Jmenovitý proud 100...400A; Rozsah měření 2....480A;
Otvor průměr: 40 mm; součástí kabel s konektorem RJ12, délka cca 2 m
OBJ: 48290573
EAN: 3596032776800
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-80, Rogowski, 150-600A
Rogowského cívka pružná; Jmenovitý proud 150...600A; Rozsah měření 3....720A;
Otvor průměr: 80 mm; součástí kabel s konektorem RJ12, délka cca 2 m
NAHRAZUJE TYP TF-55 48290570
OBJ: 48290574
EAN: 3596032776817
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-120, Rogowski, 400-2000A
Rogowského cívka pružná; Jmenovitý proud 400...2000A; Rozsah měření 8....2400A;
Otvor průměr: 120 mm; součástí kabel s konektorem RJ12, délka cca 2 m
Změna na nový typ - nahrazuje původní 4829 0571
OBJ: 48290575
EAN: 3596032776817
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-200, Rogowski, 600-4000A
Rogowského cívka pružná; Jmenovitý proud 600...4000A; Rozsah měření 12....4800A;
Otvor průměr: 200 mm; součástí kabel s konektorem RJ12, délka cca 2 m
OBJ: 48290576
EAN: 3596033018718
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-300, Rogowski, 1600-6000A
Rogowského cívka pružná; Jmenovitý proud 1600...6000A; Rozsah měření 32....7200A;
Otvor průměr: 300 mm; součástí kabel s konektorem RJ12, délka cca 2 m
OBJ: 48290577
EAN: 3596033018725
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
TF
Prúdový senzor DIGIWARE
TF-600, Rogowski, 1600-6000A
Rogowského cívka pružná; Jmenovitý proud 1600...6000A; Rozsah měření 32....7200A;
Otvor průměr: 600 mm; součástí kabel s konektorem RJ12, délka cca 2 m
OBJ: 48290578
EAN: 3596033018732
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt

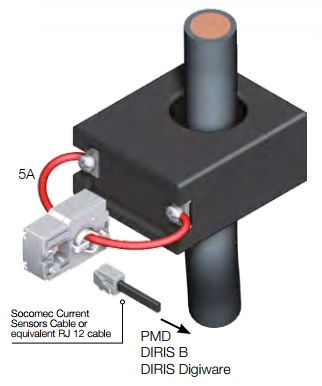

Adaptér pro MTP x/5A, x/1A - RETROFIT Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Adaptér pro MTP x/5A, x/1A - RETROFIT
Adaptér pro měřicí transformátory proudu.
Instalace do sekundární smyčky (zkratovaného výstupu) existujících MTP v instalaci - RETROFIT.
Maximální převod 10000/5A, nebo 2000/1A.
Pro připojení kabelem s konektorem RJ12 k DIRIS A40, Diris B, DIGIWARE.
********************************************************************************
Poznámka: nelze garantovat přesnost měření celého řetězce - záleží na přesnosti existujícího MTP.
Přesnost 0,5 garantována pouze pro přímo měřicí senzory Socomec- TE, (i)TR, TF.
OBJ: 48290599
EAN: 3596032776732
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
NAHORU
8 dalších

Voliteľné príslušenstvo k DIRIS - Meracie senzory prúdu TE, (i)TR, TF

GHV - velké G
Príslušenstvo DIGIWARE

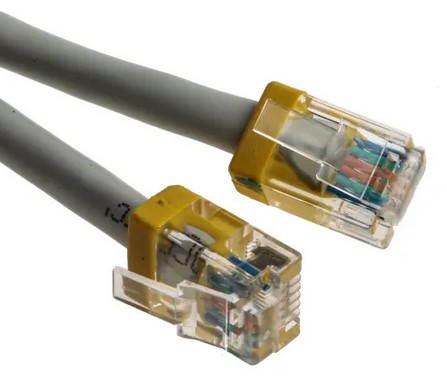

Kabel 50m + koncovky RJ12 100ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Kabel o délce 50 m a 100 ks koncovek RJ12.
Pro kompletaci délky kabelů podle požadavku aplikace.
OBJ: 48290601
EAN: 3596032804565
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,1m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,1m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,1 m; Balení: 3 ks
OBJ: 48290580
EAN: 3596032776596
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,1m; 6ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,1m; 6ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,1 m
OBJ: 48290590
EAN: 3596032782009
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,2m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,2m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,2 m; Balení: 3 ks
OBJ: 48290581
EAN: 3596032776657
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,3m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,3m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,3 m; Balení: 3 ks
OBJ: 48290582
EAN: 3596032776664
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,5m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,5m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,5 m
OBJ: 48290595
EAN: 3596032782009
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 0,5m; 4ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 0,5m; 4ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 0,5 m; Balení: 4 ks
OBJ: 48290596
EAN: 3596032782023
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 10m Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 10m
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 10 m; Balení: 1 ks
OBJ: 48290603
EAN: 3596032809911
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 1m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 1m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 1 m; Balení: 3 ks
OBJ: 48290583
EAN: 3596032776602
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 1m; 4ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 1m; 4ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 1 m; Balení: 4 ks
OBJ: 48290588
EAN: 3596032776640
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 1m; 6ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 1m; 6ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 1 m; Balení: 6 ks
OBJ: 48290593
EAN: 3596032781972
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 2m; 3ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 2m; 3ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 2 m; Balení: 3 ks
OBJ: 48290584
EAN: 3596032776633
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
GHV - velké G
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 2m; 4ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 2 m; Balení: 4 ks
OBJ: 48290589
EAN: 3596032776695
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 2m; 6ks Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 2m; 6ks
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 2 m; Balení: 6 ks
OBJ: 48290594
EAN: 3596032781972
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
Kabel s koncovkou RJ12; délka: 5m Príslušenstvo DIGIWARE
Príslušenstvo DIGIWARE
Kabel s koncovkou RJ12; délka: 5m
Vodič k propojení proudového transformátoru a přístroje DIRIS B-30 nebo Digiware; Koncovka s konektorem RJ12; Délka: 5 m; Balení: 1 ks
OBJ: 48290602
EAN: 3596032809904
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
GHV - velké G
Príslušenstvo DIGIWARE

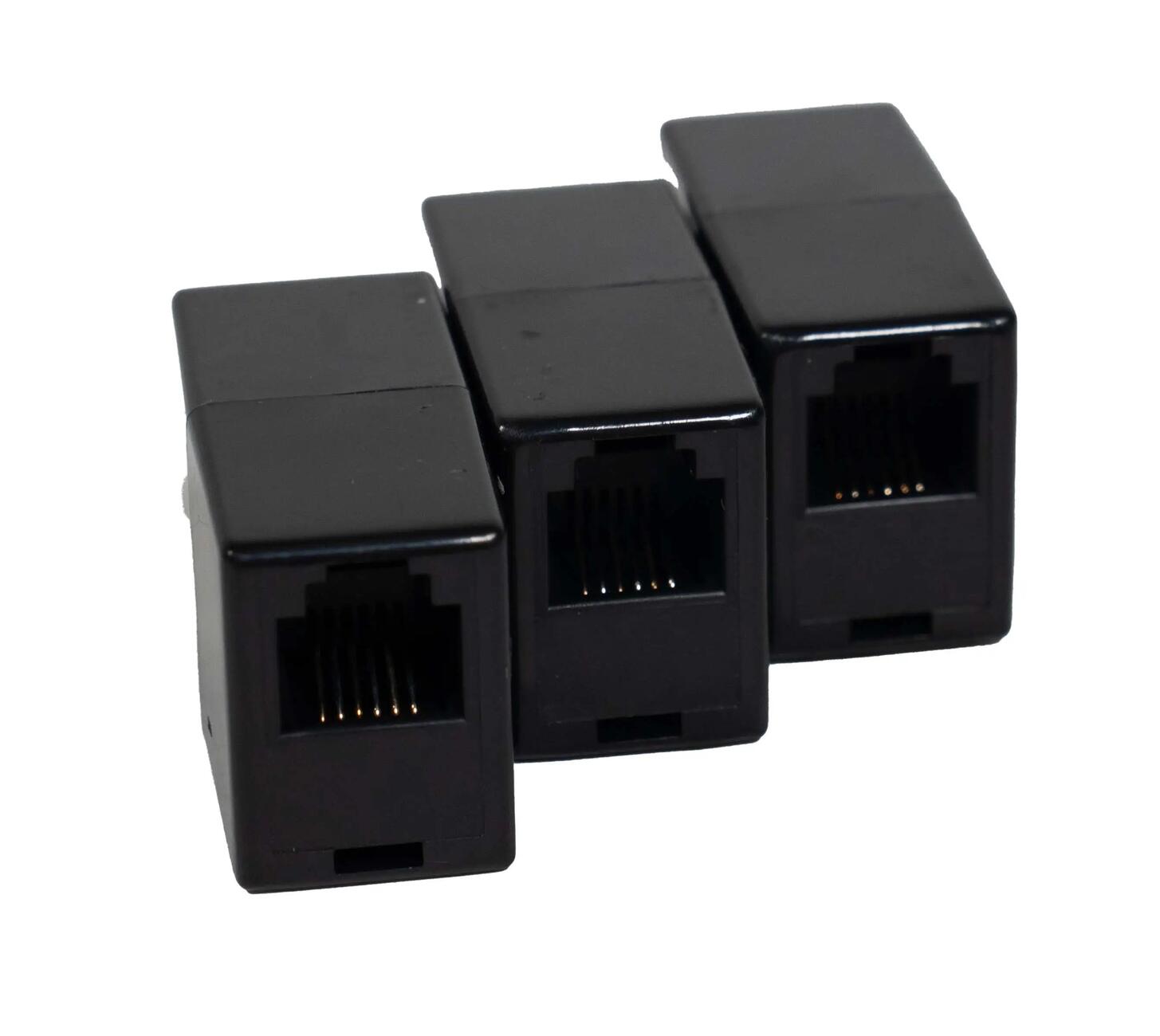

Spojka kabelů RJ12 - prodloužení
Prodloužení RJ12, konektor/konektor, v balení 1 ks.
OBJ: 48290670
EAN: 3596033024368
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
NAHORU
7 dalších

Popis produktu

Senzory s presnosťou v triede 0,5 a veľmi širokým rozsahom meraného prúdu v danej triede presnosti.

Výhody oproti klasickým meracím transformátorom:

  •     Veľmi široký rozsah meraného prúdu (najčastejšie 2 - 120% prúdu nominálneho).
  •     Vďaka širokej ponuke prevedenie je možné nájsť optimálny spôsob integrácie do všetkých nových aj už existujúcich inštalácií.
  •     Vlastné prepojenie je číslicové, pomocou komunikačného kábla UTP s tromi krútenými pary a s 6-pinovým konektorom RJ12.
  •     Odpadá nutnosť kalkulovať s dĺžkou meracích vodičov a výkonovým dimenzovaním MTP. Tenký a ohybný kábel sa ľahko inštaluje a preťahuje. Vlastný digitálny prenos je zároveň veľmi odolný zarušeniu.
  •     Senzory ponúka nízku váhu, pomocou adaptérov aj ľahkú inštaláciu na DIN lištu a excelentný pomer cena / výkon.


Na výber sú tri typy senzorov pre striedavý prúd:

  •     S pevným jadrom TE
  •     S rozpojitelným jadrom TR a ITR
  •     Rogowského cievky TF

K senzorom je dodávané príslušenstvo vo forme držiakov na DIN, na panel, kabeláže.


Rozšírené informácie

Prúdové senzory TE, TR a TF

1) TE pevné prúdové senzory - vhodné pre nové inštalácie, zhoduje sa s rozstupmi vývodov istiacich prvkov:

  TE-18 TE-25 TE-35 TE-45 TE-55 TF-90
Menovitý prúd (A) 5 ... 20     25 ... 63 40 ... 160 63 ... 250 160 ... 630 400 ... 1000(1) 600 ... 2000
Priemer otvorov (mm) Ø 8,6        Ø 8,6 13,5 x 13,5 21 x 21 31 x 31 41 x 41 64 x 64
Vonkajšie rozmery (mm) 45x28x20   45x28x20 65x25x32 71x35x32 86x45x32 100x55x32 126x90x24.6
Pripojenie Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C
(1) Pre záťaže vyžadujúce meranie prúdu väčšieho ako 1000A je možné využiť štandardný transformátor prúdu s prevodom x/5A a na sekundárne svorky pripojiť 5A / RJ12.

2) TR/iTR sensory s rozoberateľným jadrom - vhodné pre existujú inštalácie:

  TR-10 / iTR-10 TR-14 / iTR-14 TR-21 / iTR-21 TR-32 / iTR-32
Menovitý prúd (A) 25 ... 63 40 ... 160 63 ... 250 160 ... 600
Priemer otvorov (mm) Ø 10 Ø 14 Ø 21 Ø 32
Vonkajšie rozmery (mm) 44x26x28 67x29x28 65x37x43 86x53x47
Pripojenie Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C

3) TF ohybné (Rogowski) prúdové senzory - vhodné pre inštalácie s priestorovým obmedzením alebo pre vysoké prúdové intenzity:

  TF-40 TF-55 / TF-80 TF-120 TF-200 TF-300 / TF-600
Menovitý prúd (A) 100 ... 400 150 ... 600 400 ... 2000 600 ... 4000 1600 ... 6000
Priemer otvorov (mm) Ø 40 Ø 55 / Ø 80 Ø 120 Ø 200 Ø 300 / Ø 600
Pripojenie Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C

Napájanie a Digiware BUS

Interné komunikačné rozhranie Digiware BUS medzi jednotlivými modulmi je tvorené linkou RJ45. Kompletný systém je tak prepojený Digiware BUS o rôznych dĺžkach: 0,1, 0,2, 0,5, 1, 2, 5, 10 a 50 metrov.
Napájanie celého systému je zaistené napätím 24 VDC.

Súbory na stiahnutie

Filtrace
Typ dokumentu
Typ dokumentu:
Katalóg[1]Ostatné[4]Zrušiť ⨯
Katalóg
Katalóg
Katalóg SOCOMEC - kompletné rozhranie pre analýzu siete (CS)
(PDF, 15.7 MB)
Zobrazit ikonaDownload ikona
Ostatné
Ostatné
Senzory flexibilní - Rogowského cívka - TF
(PDF, 1 MB)
Zobrazit ikonaDownload ikona
Ostatné
Ostatné
Senzory s pevným jádrem - TE
(PDF, 1.2 MB)
Zobrazit ikonaDownload ikona
Ostatné
Ostatné
Senzory s rozebíratelným jádrem - TR a iTR
(PDF, 1.3 MB)
Zobrazit ikonaDownload ikona
Ostatné
Ostatné
Senzory stejnosměrného proudu pro DC moduly Digiware
(PDF, 1.6 MB)
Zobrazit ikonaDownload ikona

Články a informácie

Moderní analyzátor elektrické sítě s webovým rozhraním
Moderní analyzátor elektrické sítě s webovým rozhraním

Súvisiace produkty

Diris A40
Varianty: 3
DIRIS A40Multifunkčný prístroj pre prúdové senzory

Analyzátor siete pre jednoduché a precízne meranie elektrických veličín pomocou špeciálnych prúdových SENZOROV TE, TR a TF s meracím rozsahom (2 - 120% In) a výborným pomerom cena / výkon.

Montáž do panelu s výrezom 92x92 mm.

V zhode s normami:
- IEC 61557-12
- UL E257746
- EN 50160

Porovnání
Skladom v GHVDetail produktu
DIRIS B
Varianty: 3
DIRIS BMultifunkčný merací prístroj bez displeja

TRMS analyzátor siete bez displeja so 4kvadrantovým elektromerom pre montáž na lištu DIN s možnosťou komunikácie MODBUS, PROFIBUS DPV1.

Porovnání
Na cesteDetail produktu
DIRIS DIGIWARE
Varianty: 4
DIRIS DIGIWAREViackanálový analyzátor pre AC a DC siete

Celý systém DIRIS Digiware je nutné chápať ako jeden analyzátor siete, ktorý sa skladá zo samostatných modulov. Každý modul má určitú meracie funkciu a celkovo je možné poskladať analyzátor siete s meraním až 32 trojfázových vývodov.

Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

3. ročník elektrotechnickej výstavy Volty.cz
3. ročník elektrotechnickej výstavy Volty.cz
01.10.2024 - 02.10.2024
3. ročník elektrotechnickej výstavy Volty.cz Dovoľujeme si Vás pozvať na 3. ročník úspešnej elektrotechnickej výstavy Volty.cz, ktorá sa bude konať na výstavisku Černá louka v Ostrave. Môžete sa tešiť...
WEBINÁR: Efektívna prediktívna údržba s termovíziou Fluke
WEBINÁR: Efektívna prediktívna údržba s termovíziou Fluke
02.10.2024
Pozývame Vás na ONLINE webinár zameraný na efektívnu prediktívnu údržba s termovíznymi prístrojmi Fluke. Udalosť prebehne v stredu, 2.10. v čase 13:00-14:30. Moderátorom programu bude Krzysztof (Chris)...
Všetky udalosti

Akčné produkty

Ušetrite až 25% na špičkové multimetre Fluke
Ušetrite až 25% na špičkové multimetre Fluke
20.08.2024 - 30.09.2024
Všetky akcie

Novinky

Multifunkčný tester elektrických inštalácií Fluke 1664 FC
Multifunkčný tester elektrických inštalácií Fluke 1664 FC
13.09.2024
Multifunkční tester elektrických instalací 1674 FC, nabízí barevný dotykový displej a napájení pomocí Lio-on baterie. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě,...
Digitální TRMS multimetr do výbušného prostředí MTX3297Ex
Digitální TRMS multimetr do výbušného prostředí MTX3297Ex
13.08.2024
Digitální multimetr MTX 3297Ex, nabízí vysoké krytí IP 67 - prachu a vodě odolný, bezpečnostní kategorii CAT IV 600 V a certifikaci ATEX/IEC Ex IIC (plyn) 0, 1, 2, IIIC (prach) 20, 21, 22Konstrukční bezpečnost...
Všetky novinky

Odborné články

Vizualizácia a správa systémov Bezpečné napájanie Bender Medics pomocou COMTRAXX® CP9...
Vizualizácia a správa systémov Bezpečné napájanie Bender Medics pomocou COMTRAXX® CP9...
22.08.2024
Na klíčových místech ve zdravotnictví v kritických situacích pro ochranu života a zdravíje rychlá a přehledná detekce problémů prvořadá.
Pružné proudové spojky a zemnicí vodiče
Pružné proudové spojky a zemnicí vodiče
06.08.2024
Mnohé elektrické zariadenia vyžadujú vodivé spojenie v rámci zeme alebo na trvalé vedenie prúdu. Niektoré zariadenia, ako sú transformátory, motory, generátory, sú vystavené mechanickým nárazom, vibráciám...
Všetky odborné články
