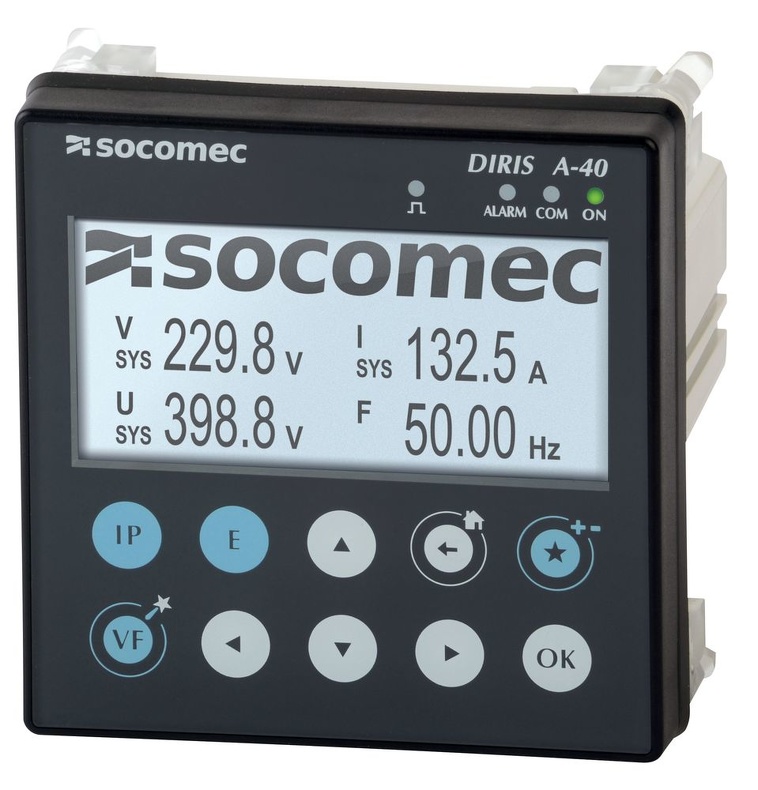

DIRIS A40 - Multifunkčný prístroj pre prúdové senzory

Multifunkčné meracie a monitorovacie zariadenie s komunikačným rozhraním

DÔLEŽITÉ UPOZORNENIE: Tento prístroj DIRIS A40 nesie rovnaké označenie, ako pôvodné A40, ktorý bol nahradený súčasným DIRIS A30. DIRIS A40 naďalej nie je kompatibilný s akýmikoľvek meracími transformátormi prúdu!

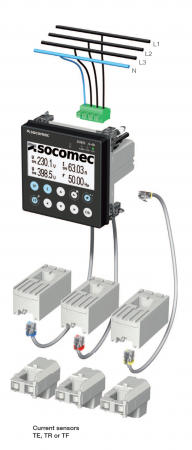

Analyzátor siete pre jednoduché a precízne meranie elektrických veličín pomocou špeciálnych prúdových SENZOROV TE, TR a TF s meracím rozsahom (2 - 120% In) a výborným pomerom cena / výkon.

Montáž do panelu s výrezom 92x92 mm.

V zhode s normami:
- IEC 61557-12
- UL E257746
- EN 50160

Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu DIRIS A40 - Multifunkčný prístroj pre prúdové senzory (3)

Filtrace
Na sklade
Diris A40
Analyzátor siete - MERANIE POMOCOU PRÚDOVÝCH SENZOROV TE, TR, TF
DIRIS A40 RS485 Modbus
Analyzátor sítě do panelu; Napájecí napětí=110..400Vac,120..300Vdc; Měření napětí: NN=50..300VAC(F/N) - 87-520VAC (F/F);
Měření proudu nepřímé za pomocí měřícich senzorů TE, TF, TR s měřicím rozsahem (2 - 120% In); rozměr rámečku: 96x96 mm; komunikace MODBUS RS485, 3 vstupy/ 2 výstupy
OBJ: 48250500
EAN: 3596031936724
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Diris A40
Analyzátor siete - MERANIE POMOCOU PRÚDOVÝCH SENZOROV TE, TR, TF
DIRIS A40 Ethernet
Analyzátor sítě do panelu; Napájecí napětí=110..400Vac,120..300Vdc; Měření napětí: NN=50..300VAC(F/N) - 87-520VAC (F/F);
Měření proudu nepřímé za pomocí měřícich senzorů TE, TF, TR s měřicím rozsahem (2 - 120% In); rozměr rámečku: 96x96 mm; komunikace Ethernet MODBUS TCP a webserver - RS485 Modbus, 3 vstupy/ 2 výstupy
OBJ: 48250501
EAN: 3596031936724
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Diris A40
Analyzátor siete - MERANIE POMOCOU PRÚDOVÝCH SENZOROV TE, TR, TF
DIRIS A40 Profibus
Analyzátor sítě do panelu; Napájecí napětí=110..400Vac,120..300Vdc; Měření napětí: NN=50..300VAC(F/N) - 87-520VAC (F/F);
Měření proudu nepřímé za pomocí měřícich senzorů TE, TF, TR s měřicím rozsahem (2 - 120% In); rozměr rámečku: 96x96 mm; komunikace Profibus DPV1- RS485 MODBUS, 3 vstupy/ 2 výstupy
OBJ: 48250502
EAN: 3596031936724
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Základné elektrické veličiny

  • Fázové prúdy: I1, I2, I3
  • Celkové prúdy (I1, I2, I3)/3: IAVG
  • Fázové napätie: U1, U2, U3
  • Združené napätie: U12, U23, U13
  • Frekvencia: f
  • Fázový činný výkon: P1, P2, P3
  • Fázový jalový výkon: Q1, Q2, Q3
  • Fázový zdanlivý výkon: S1, S2, S3
  • Celkový 3f výkon:  ∑P,  ∑Q, ∑S,
  • Predpokladaný 3f výkon: ∑PPRED,  ∑QPRED, ∑SPRED
  • Fázový účinník: PF1, PF2, PF3
  • Celkový 3f účinník: ∑PF
  • Harmonické fázové skreslenie THD 3UL-N, THD 3UL-L, THD 3I (do 63. harm.)

Sledovanie maximálnych a priemerných hodnôt

  • Maximálny prúd: I1max, I2max, I3max
  • Maximálne fázové napätie:  U1max, U2max, U3max
  • Maximálne združené napätie: U12max, U23max, U13max
  • Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
  • Priemerná hodnota prúdu za časovú periódu : I1avg, I2avg, I3avg
  • Priemerná hodnota fázového napätia za časovú periódu:  U1avg, U2avg, U3avg
  • Priemerná hodnota združeného napätia za časovú periódu: U12avg, U23avg, U13avg
  • Priemerná hodnota celkového 3f výkonu za časovú periódu: ∑Pavg, ∑Qavg, ∑Savg

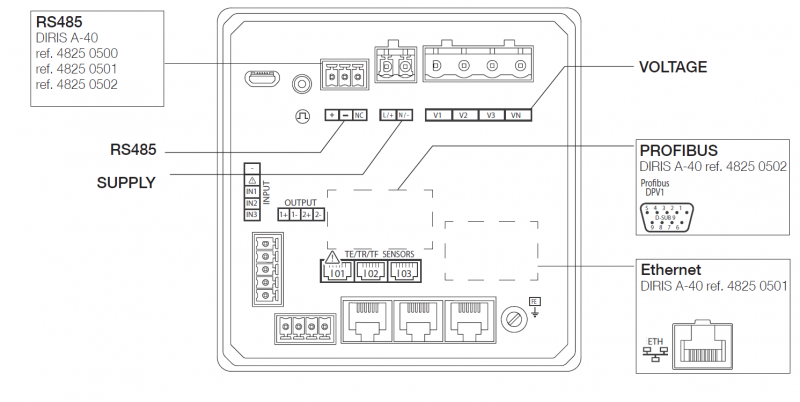

Komunikácia

  • Diris A40 RS485 Modbus - štandard

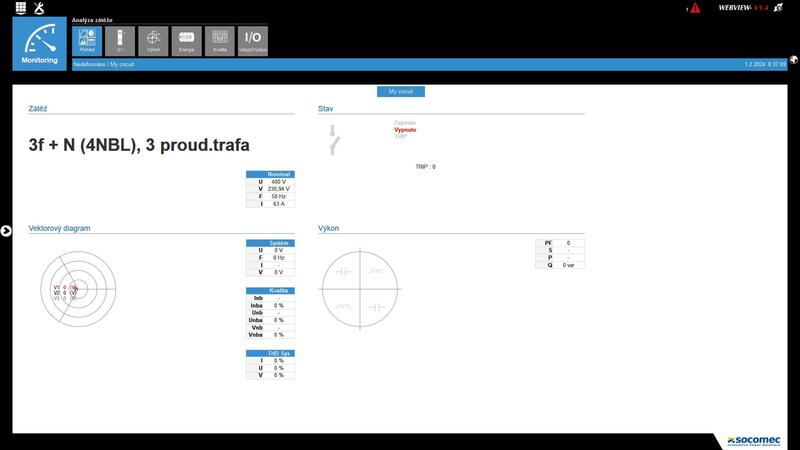

  • Diris A40 Ethernet Modbus TCP s funkciou webserver
  • Diris A40 PROFIBUS DPV1

Ďalšie funkcie

  • 3 digitálne vstupy s funkciou:
  • 2 logické výstupy s funkciou: príkazu, alarmu, impulzu
  • Počítadlo prevádzkových hodín (programovateľné)
  • Pamäť pre záznam výkonovej krivky (až 6000 hodnôt)
  • K-faktor

Rozšírené informácie

Údaje pre objednanie

Objednacie číslo Napájanie Popis
48250500 (110..400 V ac / 120..350 V dc) S komunikáciou RS485 Modbus - 3 vstupy / 2 výstupy
48250501 (110..400 V ac / 120..350 V dc) S komunikáciou Ethernet Modbus TCP, vstavný webserver + RS485 Modbus - 3 vstupy/ 2 výstupy
48250502 (110..400 V ac / 120..350 V dc) S komunikáciou Profibus DPV1 - RS485 Modbus - 3vstupy / 2 výstupy

Videa

Monitoring elektrických sítí
(YouTube, 10.03.2021)
Analýza naměřených veličin
(YouTube, 10.03.2021)
Ako si na analyzátora siete DIRIS A40 nastaviť obľúbené záložky pre rýchly prístup
(YouTube, 25.03.2021)
Sprievodca nastavením prístroja DIRIS A40
(YouTube, 25.03.2021)

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list
(PDF, 2.4 MB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod Diris A40 EN
(PDF, 6.2 MB)
Zobrazit ikonaDownload ikona

Súvisiace produkty

DIRIS senzory
Varianty: 22
DIRIS - senzory

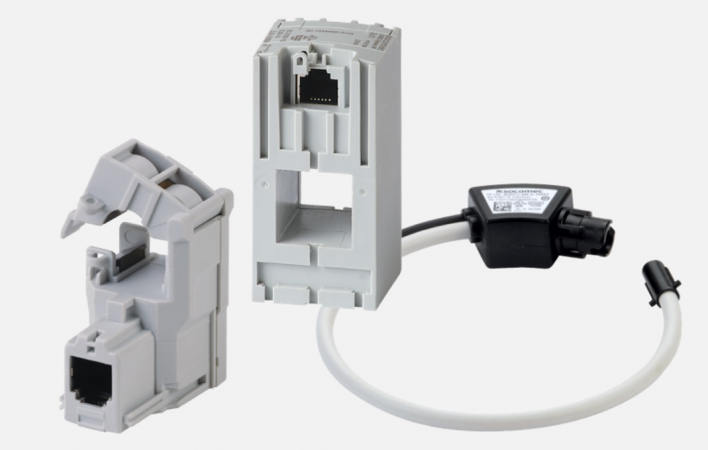

Špeciálne prúdové senzory Socomec s meracím rozsahom (2 - 120% In) a výborným pomerom cena / výkon. Určené k prístrojom DIRIS A40, DIRIS B, DIGIWARE.
