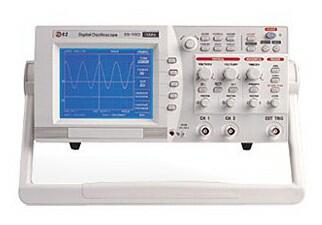

DS 1080 - Digitálny osciloskop

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Digitálne stolné osciloskopy.

Dvojkanálový digitálny osciloskop so šírkou pásma 80 MHz

Dvojkanálový digitálny osciloskop so šírkou pásma 80 MHz. Simultánna maximálna vzorkovacia rýchlosť 100 MS/s na kanál. Ekvivalentná vzorkovacia rýchlosť 25 GS/s na kanál.
Dostupnosť: Predaj ukončený
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Filip Dašek
Ing. Filip Dašek
Technicko-obchodný specialista testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatné.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Digitálne stolné osciloskopy.

  • Simultánna maximálna vzorkovacia rýchlosť 100 MS/s na kanál, pre samostatný kanál 200 MS/s
  • Ekvivalentná vzorokovacia rýchlosť 25 GS/s na kanál
  • Rýchla obnovovacia rýchlosť obrazovky, 16-bitový mikroprocesor
  • Detekcia špičiek 10 ns na zachytenie poruchových pulzov
  • Veľká pamäť max. 32 kB / kanál pre pružné zmeny veľkosti priebehu signálu
  • Vstupná citlivosť 2 mV až 5 V/dielik
  • Priame spúštanie na zachytenie jednotlivých pulzov použitím tlačítka SINGLE
  • Súčasná informácia o 5 priebehoch
  • Automatické meranie a FFT analýza
  • Automatické nastavenie úrovne spúšťania do 50 %
  • Uloženie 10 priebehov / parametrov nastavenia
  • Oneskorený rozsah spúšťannia PRETRIGGER
  • Menu v českom jazyku
  • Rozmery 338×167×371
  • Hmotnosť 6 kg

Rozšírené informácie

Údaje pre objednávku

Typ Popis
DS 1080 Monochromatický displej
DS 1080 K Monochromatický displej + výstup RS 232, USB a LPT + software
DS 1080 C Farebný displej
DS 1080 CK Farebný displej + výstup RS 232, USB a LPT + software

Technické údaje

Vzorkovanie 25 GS/S (EKV), 200 MS/s/CH (REAL), 100 MS/s (REAL)
Velkosť pamäti 10 kB
Detekcia špičiek 10 ns GLITCH
Vertikálna časť
Šírka pásma DC...80 MHz
Počet kanálov 2
Impedancia 1 MΩ / 16 pF
Max. vstupné napätie 400 V (špička AC + DC} AC max. 1 kHz
Presnosť ±3 %
Väzba AC / GND / DC
Nábéžná hrana 3,5 ns
Horizontálna časť
Časová základňa 2 ns/dielik ... 0,1 µs/dielik (EKV)
0,25 µs/dielik ... 0,1 s/dielik (REÁL)
0,2...5 s/dielik (ROLL)
Rozlíšenie 80 ps
Presnosť 0,01 %
Lupa ZOOM IN/OUT
Spúšťanie
Bod spúšťania spojite po celej obrazovke
Režim AUTO / NORM / SINGLE
Väzba AC / DC / LF REJ / HF REJ
Spúšťanie kladná - záporná hrana / TV / Fast Trigger (32/1 kB)
Úroveň manuálne / automatické nastavenie (50 %)
Zdroj spúšťania CH1 / CH2 / EXT / LINE
Citlivosť 0,5 dieliku
Matematické funkcie
Matematické operácie súčet / rozdiel / inverzia
Analýza FFT analýza v reálnom čase, PP - tolerančné pole
Všeobecná špecifikácia:
Displej 5,7" LCD (110 × 90 mm) podsvietený, monochromatický alebo farebný
Rpzhranie (volitelné) RS 232, paralelný port, USB 2.0
Napájecie napätie 90...250 V AC / 48...440 Hz
Spotreba 35 W
Hmotnosť 5,5 kg
Rozmery 338 (šírka) × 167 (výška) × 370 (dĺžka) mm
EMC CE(EN 61326)
Bezpečnosť CE (EN 61010-1, UL3111-1)
Pracovná teplota 10...35 °C
Relatívna vlhkosť 45...85 % RH
