SK

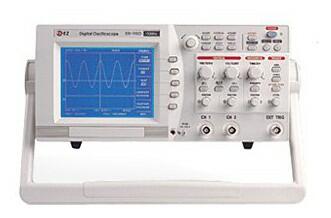

DS 1250 - Digitálny osciloskop
Dvojkanálový digitálny osciloskop so šírkou pásma 250 MHz
Dvojkanálový digitálny osciloskop so šírkou pásma 250 MHz. Simultánna maximálna vzorkovacia rýchlosť 100 MS/s na kanál. Ekvivalentná vzorkovacia rýchlosť 25 GS/s na kanál.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Filip Dašek
Technicko-obchodný specialista testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatné.
Popis produktu
- Simultánna maximálna vzorkovacia rýchlosť 100 MS/s na kanál, pre samostatný kanál 200 MS/s
- Ekvivalentná vzorokovacia rýchlosť 25 GS/s na kanál
- Rýchla obnovovacia rýchlosť obrazovky, 16-bitový mikroprocesor
- Detekcia špičiek 10 ns na zachytenie poruchových pulzov
- Veľká pamäť max. 32 kB / kanál pre pružné zmeny veľkosti priebehu signálu
- Priame spúštanie na zachytenie jednotlivých pulzov použitím tlačítka SINGLE
- Súčasná informácia o 5 priebehoch
- Automatické meranie a FFT analýza
- Automatické nastavenie úrovne spúšťania do 50 %
- Uloženie 10 priebehov / parametrov nastavenia
- Praktické vkladanie karty sériového rozhrania RS-232C, HARDCOPY a USB
- Oneskorený rozsah spúšťannia PRETRIGGER
- Menu v českom jazyku
Rozšírené informácie
Údaje pre objednávku
| Typ | Popis |
| DS 1250 | Monochromatický displej |
|---|---|
| DS 1250 K | Monochromatický displej + výstup RS 232, USB a LPT + software |
| DS 1250 C | Farebný displej |
| DS 1250 CK | Farebný displej + výstup RS 232, USB a LPT + software |
Technické údaje
| Vzorkovanie | 25 GS/S (EKV), 200 MS/s/CH (REAL), 100 MS/s (REAL) |
|---|---|
| Velkosť pamäti | 32 kB |
| Detekcia špičiek | 10 ns GLITCH |
| Vertikálna časť | |
| Šírka pásma | DC...250 MHz |
| Počet kanálov | 2 |
| Impedancia | 1 MΩ / 16 pF |
| Max. vstupné napätie | 400 V (špička AC + DC} AC max. 1 kHz |
| Presnosť | ±3 % |
| Väzba | AC / GND / DC |
| Nábéžná hrana | 1,4 ns |
| Horizontálna časť | |
| Časová základňa | 2 ns/dielik ... 0,1 µs/dielik (EKV) 0,25 µs/dielik ... 0,1 s/dielik (REÁL) 0,2...5 s/dielik (ROLL) |
| Rozlíšenie | 80 ps |
| Presnosť | 0,01 % |
| Lupa | ZOOM IN/OUT |
| Spúšťanie | |
| Bod spúšťania | spojite po celej obrazovke |
| Režim | AUTO / NORM / SINGLE |
| Väzba | AC / DC / LF REJ / HF REJ |
| Spúšťanie | kladná - záporná hrana / TV / Fast Trigger (32/1 kB) |
| Úroveň | manuálne / automatické nastavenie (50 %) |
| Zdroj spúšťania | CH1 / CH2 / EXT / LINE |
| Citlivosť | 0,5 dieliku |
| Matematické funkcie | |
| Matematické operácie | súčet / rozdiel / inverzia |
| Analýza | FFT analýza v reálnom čase, PP - tolerančné pole |
| Všeobecná špecifikácia: | |
| Displej | 5,7" LCD (110 × 90 mm) podsvietený, monochromatický alebo farebný |
| Rpzhranie (volitelné) | RS 232, paralelný port, USB 2.0 |
| Napájecie napätie | 90...250 V AC / 48...440 Hz |
| Spotreba | 35 W |
| Hmotnosť | 5,5 kg |
| Rozmery | 338 (šírka) × 167 (výška) × 370 (dĺžka) mm |
| EMC | CE(EN 61326) |
| Bezpečnosť | CE (EN 61010-1, UL3111-1) |
| Pracovná teplota | 10...35 °C |
| Relatívna vlhkosť | 45...85 % RH |
