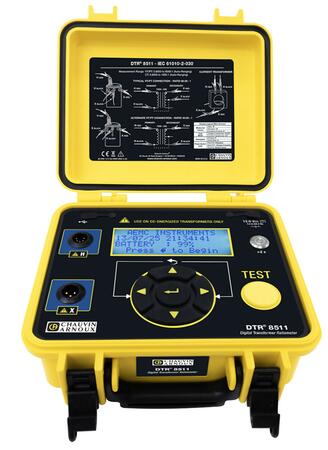

DTR 8511 - Meřič jm. převodů transformátorů

Popis produktu

Popis přístroje DTR 8511

DTR 8511 je snadno použitelný digitální transformátorový měřič poměru vinutí, který dokáže s vysokou přesností měřit poměry na jednofázových transformátorech. Jedná se o lehký, odolný a přenosný přístroj určený pro testování transformátorů ( VT, PT a CT) přímo na místě. Typickým použitím přístroje DTR 8511 je kontrola hodnot vinutí transformátoru před instalací. Kontrola je provedena porovnáním hodnot na typovém štítku se skutečnými hodnotami a ověření přesnosti poměru.
Provoz přístroje DTR 8511 je plně automatický. Není nutná žádná kalibrace uživatelem či výběr rozsahu.

Během každého cyklu testování poměru přístroj DTR 8511 automaticky kontroluje:

• Obrácení vodičů H a X
• Vysoký proud

Během každého cyklu testování spojitosti přístroj DTR 8511 automaticky provádí kontrolu splnění (spojitost) / nesplnění (nespojitost) pro:

• Kontinuitu vodiče H
• Kontinuitu vodiče X

Po dokončení testovacího cyklu přístroj DTR 8511 zobrazí:

• Poměr otáček: Poměr primárního a sekundárního napětí na svorkách transformátoru
• Testovací proud: Efektivní hodnota budicího proudu v primárním vinutí, při zanedbatelném zatížení příslušného vinutí X.
• Odchylka: Pokud je povolena funkce Nameplate, zobrazuje hodnotu odchylky od poměru uvedeného na typovém štítku v %. Pokud je funkce Nameplate zakázána, odchylka se zobrazí jako N/A.

Uživatel může také uložit napětí uvedené na typovém štítku a porovnat výsledky při shromažďování dat. Data lze později stáhnout do počítače a analyzovat pomocí softwaru DataView

Základní specifikace

• Automatické měření poměru: 0,8000 až 8000 : 1
• Pro VT, PT a CT transformátory
• Aktuálně zobrazuje na dispeji hodnotu převodu transformátoru, polaritu a hodnotu budícího proudu
• Maximální budící proud: 2A

Napájení, provozní podmínky, konstrukce, záruka

• Napájení: 6x AA NiMH, dobíjení pomocí USB-C, nebo pomocí 12V DC nabíječkou.
• Rozměry: 25,1 x 27,0 x 13,0 cm
• Hmotnost 3,4 kg
