Analógové meracie prístroje s dvomi vibračnými meracími ústrojenstvami FQ 96/2 a FQ 144/2, M-séria.
Použitie

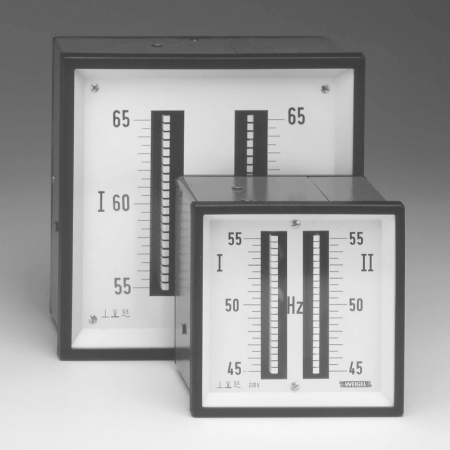

Rozvádzačové meracie prístroje FQ 96/144/2 v plechovom púzdre obsahujú dve samostatné vibračné meracie ústrojenstva. Používajú sa pre meranie frekvencie dvoch rôznych striedavých napätí, napr. generátorov a siete. Alternativne sa dodávajú aj frekventomery pre meranie frekvencií jedného napätia s nadväzujúcimi meracími rozsahmi. Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň strojov alebo mozaikových rasterových panelov.
Meracie ústrojenstvo
Vibračné meracie ústrojenstvo s oceľovými jazýčkami.
Elektrické vlastnosti
Meraná veličina |
dve frekvencie |
Hranica preťažiteľnosti - trvalo - max. po dobu 5 s |
(podľa DIN 43 780) 1,2-násobok 2-násobok |
Bezpečnostná trieda |
I |
Stupeň krytia |
IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Izolačná skupina |
A, podľa VDE 0110 |
Menovité izolačné napätie |
660 V |
Skúšobné napätie |
2 kV pri frekvencii 50 Hz, po dobu 1 min (podľa DIN 57 410) |
Meracie rozsahy
rovnaké meracie rozsahy | počet jazýčkov |
2× 47...50...53 Hz |
2× 13 |
2× 45...50...55 Hz |
2× 21 |
2× 57...60...63 Hz |
2× 13 |
2× 55...60...65 Hz |
2× 21 |
|
nadväzujúce meracie rozsahy | počet jazýčkov |
vľavo 47...50...53 Hz |
|
vpravo 57...60...63 Hz |
2× 13 |
vľavo 45...50...55 Hz |
|
vpravo 55...60...66 Hz |
2× 21 |
menovité napätie | vlastná spotreba jedného ústrojenstva |
FQ 96/2 | FQ 144/2 |
100 V |
< 1,1 VA |
< 1,1 VA |
110 V |
< 1,1 VA |
< 1,1 VA |
230 V |
< 1,2 VA |
< 1,2 VA |
400 V |
< 2,0 VA |
< 1,8 VA |
500 V |
< 2,5 VA |
< 2,4 VA |
600 V |
< 2,9 VA |
< 2,9 VA |
Indikácia
Delenie stupnice |
hrubé a jemné |
Usporiadanie jazýčkov |
zvislé |
Presnosť pri menovitých podmienkach
Trieda presnosti |
0,5 podľa DIN 43 780 |
Menovité podmienky |
Teplota okolia |
23 °C ± 1 K |
Prevádzková poloha |
menovitá ± 1° |
Vstupná veličina |
menovitá hodnota meracieho rozsahu |
Ostatné |
podľa DIN 43 780 |
Ovplyvňujúce veličiny |
Teplota okolia |
-10 °C...+23 °C...+55°C |
Prevádzková poloha |
menovitá ± 5° |
Intenzita cudzích magnetických polí |
0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
Klimatické vlastnosti |
klimatická trieda 2, podľa VDE/VDI 3540 |
Rozsah pracovných teplôt |
-25...+40 °C |
Rozsah skladovacích teplôt |
-25...+65 °C |
Relatívna vlhkosť vzduchu |
≤ 75 % roč. priemer, bez orosenia |
Rázová odolnosť |
15 g, 11 ms |
Vibračná odolnosť |
2,5 g, 5...55 Hz |
Schémy pripojenia
pre dve striedavé napätia |
 |
pre jedno striedavé napätie |
 |
Rozmerový náčrtok
 |
Rozmery [mm] | FQ 96/2 | FQ 144/2 |
a |
96 |
144 |
b |
90 |
137 |
c |
66 |
58 |
|
