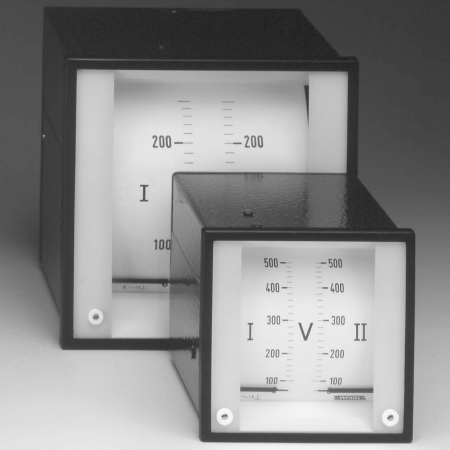

Dvojitý voltmeter WQ 96 2S/144 2S
Analógové meracie prístroje s dvomi elektromagnetickými meracími ústrojenstvami.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Popis produktu
Analógové meracie prístroje s dvomi elektromagnetickými meracími ústrojenstvami.
Rozšírené informácie
Použitie
Rozvádzačové meracie prístroje WQ 96/144/2S v plechovom púzdre obsahujú dve samostatné elektromagnetické meracie ústrojenstva s profilovým ukazovateľom. Prednosťou tohto konštrukčného usporiadania je prehľadná indikácia dvoch rôznych meraných napätí, napr. generátora a siete. Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň strojov alebo mozaikových rasterových panelov.
Meracie ústrojenstvo
Elektromagnetické meracie ústrojenstvo s plášťovým jadrom, tlmením silikónovým olejom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Elektrické vlastnosti
| Meraná veličina | dve striedavé napätia |
|---|---|
| Frekvenčný rozsah | 50...100 Hz |
| Hranica preťažiteľnosti - trvalo - max. po dobu 5 s |
(podľa DIN 43 780) 1,2-násobok 2-násobok |
| Bezpečnostná trieda | I |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
| Izolačná skupina | A, podľa VDE 0110 |
| Menovité izolačné napätie | 660 V |
| Skúšobné napätie | 2 kV pri frekvencii 50 Hz, po dobu 1 min (podľa DIN 57 410) |
Meracie rozsahy
| Merací rozsah | Vlastná spotreba WQ 96/2S | Vlastná spotreba WQ 144/2S |
|---|---|---|
| 2× 0...100 V*) | cca 1,8 VA | cca 2,5 VA |
| 2× 0...110 V*) | cca 2,0 VA | cca 2,3 VA |
| 2× 0...150 V | cca 2,2 VA | cca 2,6 VA |
| 2× 0...250 V | cca 2,3 VA | cca 3,9 VA |
| 2× 0...500 V | cca 2,1 VA | cca 3,8 VA |
| 2× 0...600 V | cca 2,5 VA | cca 4,5 VA |
| *) taktiež pre pripojenie transformátora napätia; uveďte prosím menovitý prevod transformátora | ||
Indikácia
| Ukazovateľ | profilový, zakončený nožom | |
|---|---|---|
| Výchylka ukazovateľa | 0...60° | |
| Stupnica | približne lineárna od 1/5 men. hod. mer. rozsahu | |
| Delenie stupnice | hrubé a jemné | |
| Dĺžka stupnice | WQ 96/2S 60 mm |
WQ 144/2S 97 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 (podľa DIN EN 43 780) |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C ± 1 K |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Ostatné | podľa DIN 43 780 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | -10 °C...+23 °C...+55 °C |
| Prevádzková poloha | Menovitá ± 5° |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -25...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schéma pripojenia
Rozmerový náčrtok
 |
|
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | oceľový plech |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Pripojovacie svorky | šesťhrany s vnútorným závitom, skrutkou M3×6 a strmeňom |
| Rozmery [mm] | WQ 96/2S | WQ 144/2S |
| Predný rámček | 96 | 144 |
|---|---|---|
| Púzdro | 90 | 137 |
| Konštrukčná hĺbka | 115 | 121 |
| Výrez v paneli | 92+0,8 | 138+1 |
| Hrúbka panela | 1...15 mm | 1...40 mm |
| Spôsob upevnenia | 4 ks skrutkové svorky Weigel | 2 ks upevnenie "B" podľa DIN 43 835 |
| Hmotnosť cca | 0,2 kg | 0,25 kg |
