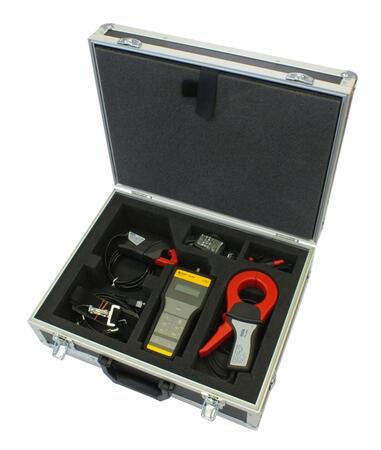

EDS309x - Prenosné zariadenia na vyhľadávanie porúch izolácie

Prenosné prístroje na vyhľadávanie porúch izolácie v IT, TT a TN sieťach

Primárna funkcia zariadení EDS309x je vyhľadávanie porúch izolácie v IT sieťach, v ktorých je nainštalovaný pevný systém lokalizácie poruchy EDS47x/46x/49x.
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS309x - Prenosné zariadenia na vyhľadávanie porúch izolácie (3)

Filtrace
Na sklade
EDS3090 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3090
Us: ---
Un: 20...575V AC/42...460Hz, 20...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052
OBJ: B91082026
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3091 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3091
Us: ---
Un: 20...265V AC/42...460Hz, 20...308V DC
obsahuje: EDS195PM, PSA3320, PSA3352
OBJ: B91082027
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3096PV Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3096PV
Us: 230V 50...60Hz AC
Un: 0...575V AC/42...460Hz, 0...504V DC
obsahuje: EDS195PM, 2x PSA3052,
PGH186 (25mA a 10mA)
pro off-line a on-line sítě
OBJ: B91082031
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS309x - Prenosné zariadenia na vyhľadávanie porúch izolácie

AGE185 Väzbový člen
Väzbový člen
AGE185
Un DC 0...400...960V, AC 500...790V / 42...460Hz
Zjistit více
OBJ: B980305
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

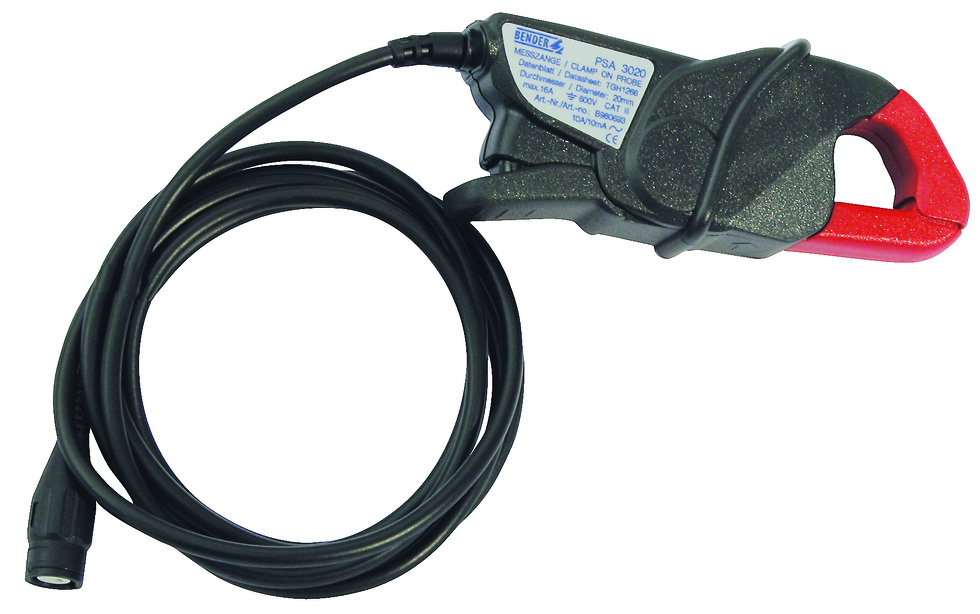

PSA3020 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3020
vnitřní průměr 20mm
OBJ: B980693
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

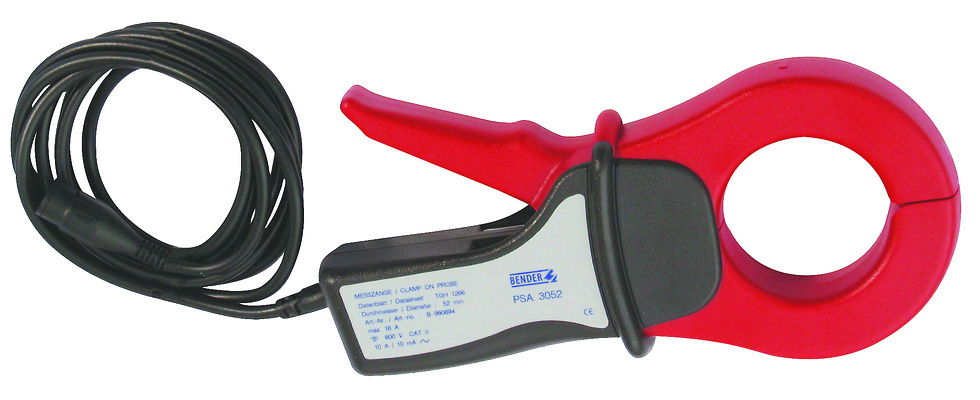

PSA3052 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3052
vnitřní průměr 52mm
OBJ: B980694
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3020 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3320
vnitřní průměr 20mm
OBJ: B980696
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3052 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3352
vnitřní průměr 52mm
OBJ: B980695
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3165 Prevodník kliešťový
Prevodník kliešťový
PSA3165
vnitřní průměr 115mm
Zjistit více
OBJ: B980852
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

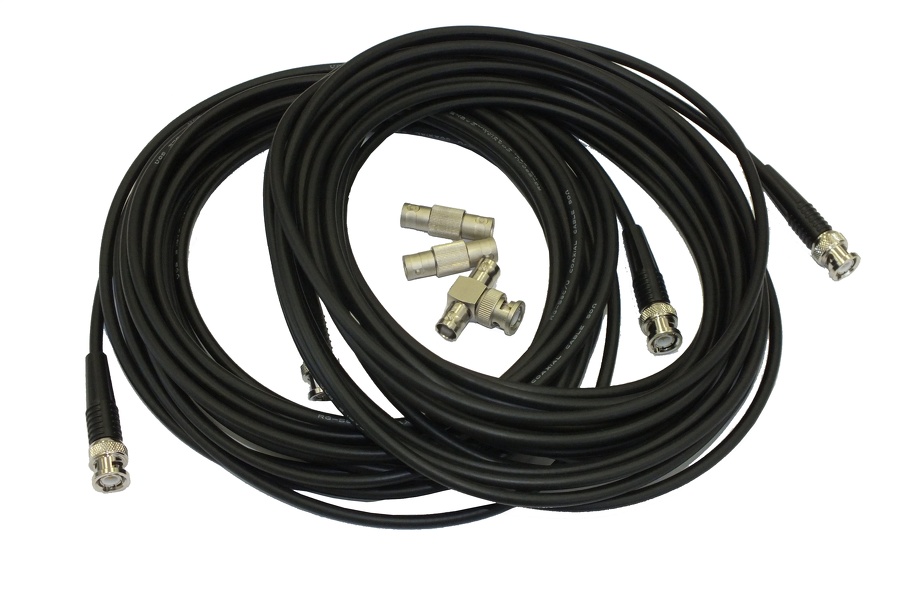

Príslušenstvo - EDS165-SET
Príslušenstvo
EDS165-SET
Pro diodově vázané sítě (paralelní zapojení dvou klešťových převodníků)
OBJ: B91082007
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAF SET - sada pružných meracích transformátorov
Transformátor prúdu
CTAF SET
Sada pružných měřicích proudových transformátorů k EDS195P(M)
Zjistit více
OBJ: B98080220
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Doplňujúce vyhľadávanie porúch izolácie a zisťovanie rozdielových prúdov
  • Použitie na doplňujúce mranie k systému EDS 47x/46x/49x
  • Funkcia merania unikajúcich prúdov RCM

Rozšírené informácie

Prenosné prístroje na vyhľadávanie porúch izolácie v IT, TT a TN sieťach nájdu uplatnenie pri vyhľadávaní porúch izolácie a zisťovaní rodielových (resp. unikajúcich) prúdov.

Obsluha prístroja je velmi jednoduchá, zobrazenie nameraných hodnôt je na prehľadnom LCD.

Charakteristika

Prístroje na vyhľadávanie závad izolácie v IT sieťach a meranie reziduálnych prúdov v TN a TT sieťach:

  • EDS 3090: Pre hlavné rozvodné siete IT 3AC / AC 20...575 V, DC 20...504 V
  • EDS 3091: Pre riadiace obvody AC 20...265 V, DC 20...308 V

Zisťovanie reziduálnych prúdov v TN a TT sieťach:

  • EDS 309x: IΔn = 10 mA...10 A

Technické parametre

  EDS3090 EDS3091
Použitie rozsiahle IT systémy, IT systémy s riadenými motormi a el. interferenciami pomocné obvody, obvody s SPS, riadiace obvody
Max. test. prúd daný použitým systémom IRDH575... alebo generátorom PGH471/473
Hodnota reakcie 0,2...1 / 2...10 mA nastaviteľná
Použitie ako RCM max. 10 A
Použitie s EDS systémom EDS47x/46x/49x je inštalovaný
