Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach

Datum: 25.04.2024

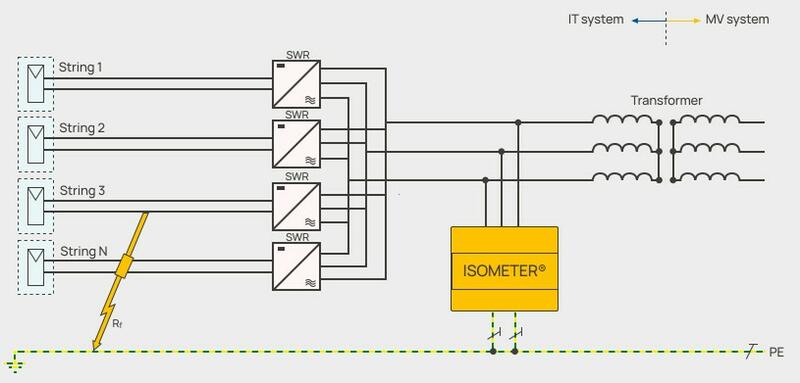

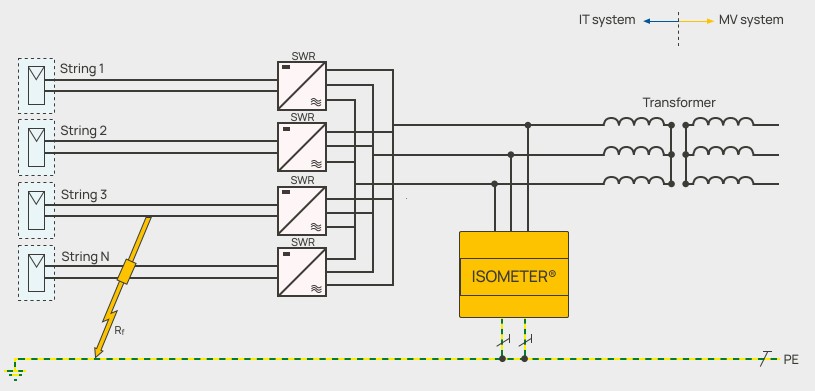

Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi, kilometrami prepojovacích káblov a stovkami až tisíckami fotovoltaických panelov. Striedače navyše často pracujú paralelne do jediného vinutia zvyšovacieho transformátora, čím vzniká skutočne rozsiahla sústava s vysokými nárokmi na funkcionalitu prístrojov slúžiacich na monitoring izolačného stavu.

Strážiče izolačného stavu Bender isoPV1685

Spoločnosť Bender, popredný svetový výrobca prístrojov na kontrolu elektrickej bezpečnosti v izolovaných sústavách, vyvinul pre potreby monitoringu izolačného odporu v rozsiahlych fotovoltaických inštaláciách strážcu izolačného stavu radu isoPV1685. V ponuke sú dva modely, isoPV1685RTU a isoPV1685DP.

Spoločnými vlastnosťami oboch prístrojov sú:

  • menovité napätie monitorovanej siete do 1.000 V AC a 1.500 V DC,
  • dve samostatne nastaviteľné hodnoty reakcie v rozsahu 200 Ω…1 MΩ,
  • automatické prispôsobenie rozptylovej kapacite siete do 2000 μF (isoPV1685RTU), resp. do 4000 μF (isoPV1685DP),
  • tri výstupné relé – pre výstrahu, hlavný alarm a poruchu prístroja,
  • slot pre pamäťovú kartu mikroSD,
  • rozhranie RS-485/Modbus RTU.

Strážiče izolačného stavu radu isoPV1685 trvale monitorujú hodnotu izolačného odporu pripojenej izolovanej sústavy. V prípade jeho poklesu pod hodnotu reakcie pre výstrahu a/alebo hlavný alarm signalizujú tento stav pomocou výstupných relé a LED diód. Hodnoty izolačného odporu je možné ďalej kontinuálne vyčítať po sériovom rozhraní protokolom Modbus RTU. Na tomto rozhraní sú ďalej dostupné nasledujúce informácie:

  • hodnota rozptylovej kapacity monitorovanej siete,
  • napätie aktívnych vodičov voči zemi (buď DC alebo AC, podľa spôsobu inštalácie),
  • stav alarmu alebo výstrahy,
  • stav poruchy prístroja, prípadne chyby pripojenia k monitorovanej sieti alebo k PE vodiču.
Časopis EletroPrůmysl.cz, duben 2024
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
