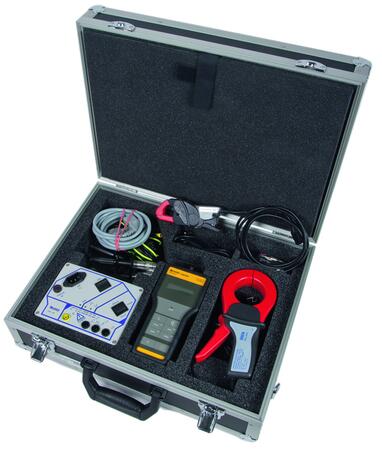

EDS 309xPG - Prenosné zariadenia na vyhľadávanie porúch izolácie

Prenosné prístroje na vyhľadávanie porúch izolácie v IT, TT a TN sieťach.

Primárna funkcia zariadení EDS309xPG je vyhľadávanie porúch izolácie v IT sieťach, v ktorých nie je nainštalovaný pevný systém lokalizácie poruchy EDS47x/46x/49x.
Dostupnosť: Na požiadanie
Zvoľte variantu (8)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS 309xPG - Prenosné zariadenia na vyhľadávanie porúch izolácie (8)

EDS3090PG Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3090PG
Us: 230 AC/50...60Hz
Un: 20...575V AC/42...460Hz, 20...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052,
PGH185 (25mA a 10mA)
OBJ: B91082021
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3090PG-13 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3090PG-13
Us: AC 90...132V 50/60Hz
Un: 20...575V AC/42...460Hz, 20...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052,
PGH185 (25mA a 10mA)
OBJ: B91082022
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3091PG Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3091PG
Us: 230 AC/50...60Hz
Un: 20...265V AC/42...460Hz, 20...308V DC
obsahuje: EDS195PM, PSA3320, PSA3352,
PGH183 (2,5mA a 1mA)
OBJ: B91082023
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3091PG-13 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3091PG-13
Us: AC 90...132V 50/60Hz
Un: 20...265V AC/42...460Hz, 20...308V DC
obsahuje: EDS195PM, PSA3320, PSA3352,
PGH183 (2,5mA a 1mA)
OBJ: B91082024
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3096PG Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3096PG
Us: 230V 50...60Hz AC
Un: 0...575V AC/42...460Hz, 0...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052,
PGH186 (25mA a 10mA)
pro off-line a on-line sítě
OBJ: B91082025
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3096PG-13 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3096PG-13
Us: AC 90...132V 50/60Hz
Un: 0...575V AC/42...460Hz, 0...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052,
PGH186 (25mA a 10mA)
pro off-line a on-line sítě
OBJ: B91082029
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Vyhodnocovacia jednotka
EDS3092PG
Us: 230 AC/50...60Hz
Un: AC 20...265V, 42...460Hz (20...575V), DC 20...308V (20...504V)
obsahuje: PSA3320, PSA3352,PSA3020, PSA3352
PGH185 (25mA a 10mA)
PGH183 (2,5mA a 1mA)
OBJ: B91082030
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS3096PGM Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS3096PGM
OBJ: B91082032
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS 309xPG - Prenosné zariadenia na vyhľadávanie porúch izolácie

AGE185 Väzbový člen
Väzbový člen
AGE185
Un DC 0...400...960V, AC 500...790V / 42...460Hz
Zjistit více
OBJ: B980305
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

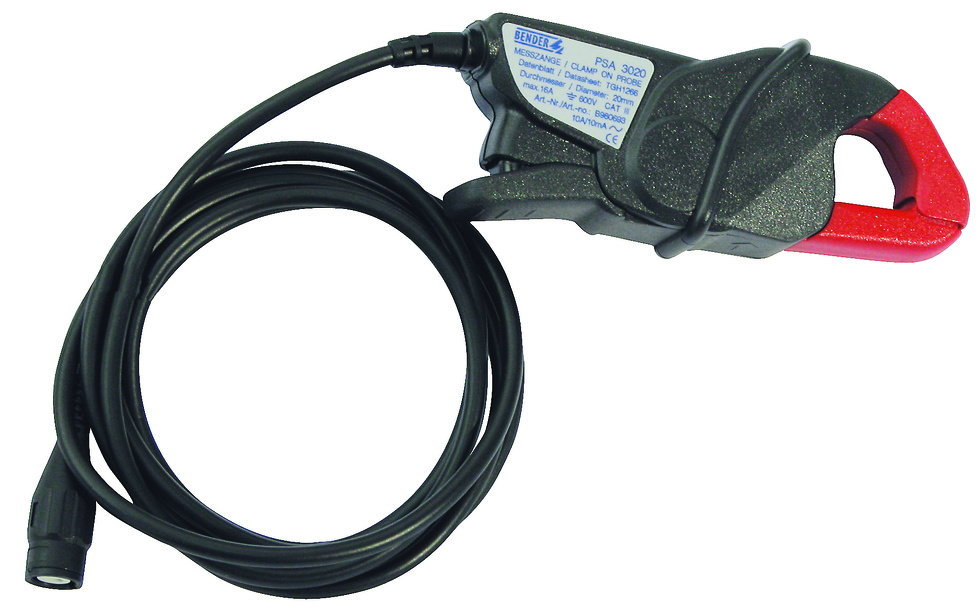

PSA3020 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3020
vnitřní průměr 20mm
OBJ: B980693
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

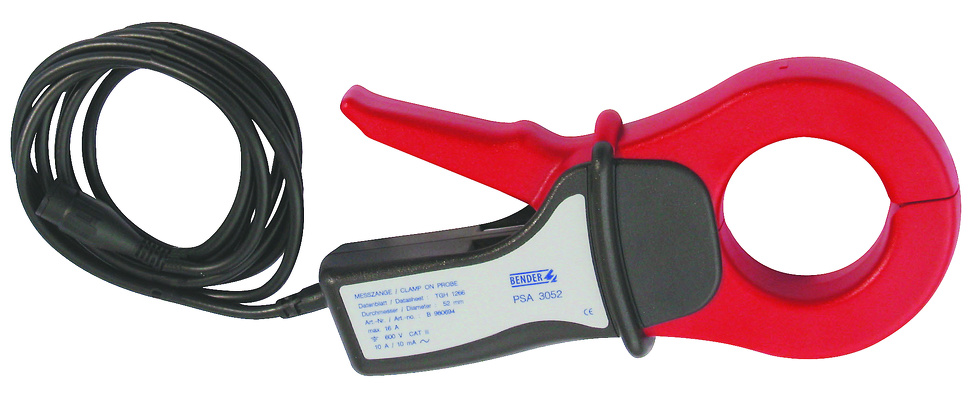

PSA3052 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3052
vnitřní průměr 52mm
OBJ: B980694
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3020 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3320
vnitřní průměr 20mm
OBJ: B980696
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3052 - Kliešťové meracie prevodníky pre systém EDS309...
Prevodník kliešťový
PSA3352
vnitřní průměr 52mm
OBJ: B980695
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
PSA3165 Prevodník kliešťový
Prevodník kliešťový
PSA3165
vnitřní průměr 115mm
Zjistit více
OBJ: B980852
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

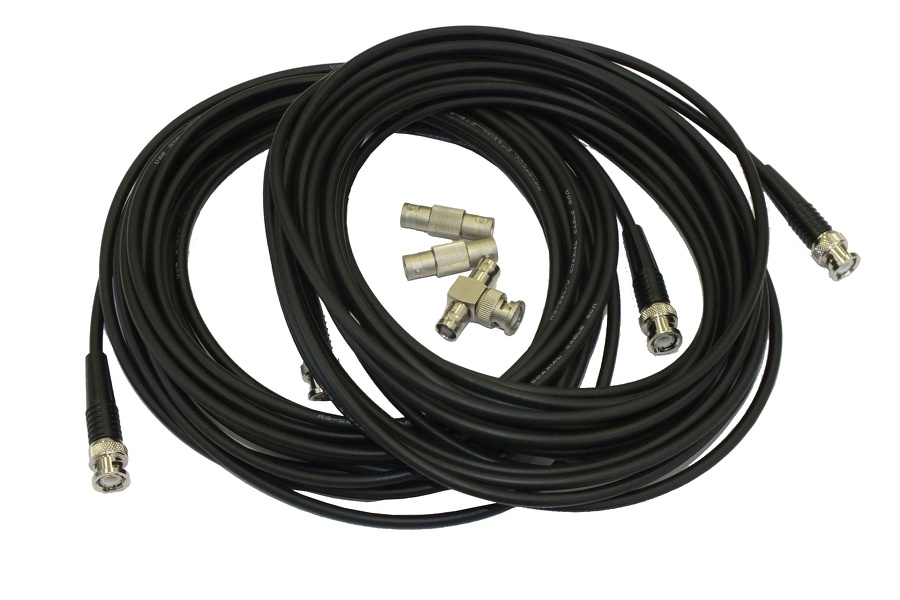

Príslušenstvo - EDS165-SET
Príslušenstvo
EDS165-SET
Pro diodově vázané sítě (paralelní zapojení dvou klešťových převodníků)
OBJ: B91082007
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

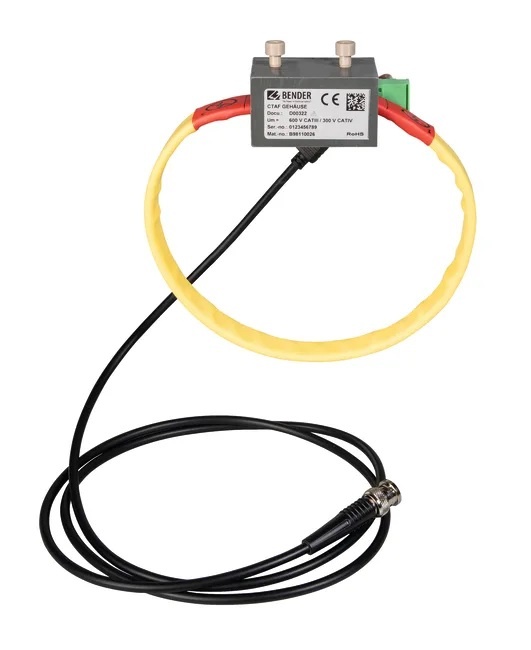

CTAF SET - sada pružných meracích transformátorov
Transformátor prúdu
CTAF SET
Sada pružných měřicích proudových transformátorů k EDS195P(M)
Zjistit více
OBJ: B98080220
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Adaptér WF-CT pre EDS195P
WF-CT adapter
OBJ: B91082045
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Doplňujúce vyhľadávanie porúch izolácie a zisťovanie rozdielových prúdov
  • Použitie na meranie v hlavných i riadiacich obvodoch, v ktorých nie je obsiahnutý systém EDS 47x/46x/49x
  • Funkcia merania unikajúcich prúdov RCM

Rozšírené informácie

Prenosné prístroje na vyhľadávanie porúch izolácie v IT, TT a TN sieťach nájdu uplatnenie pri vyhľadávaní porúch izolácie a zisťovaní rodielových (resp. unikajúcich) prúdov.

Obsluha prístroja je velmi jednoduchá, zobrazenie nameraných hodnôt je na prehľadnom LCD.

Charakteristika

Prístroje na vyhľadávanie závad izolácie v IT sieťach (prípadne odpojených TN a TT sieťach) a meranie reziduálnych prúdov v TN a TT sieťach.

  • EDS 3090PG: Pre hlavné rozvodné siete IT 3AC / AC 20...575 V, DC 20...504 V
  • EDS 3096PG: Pre hlavné rozvodné siete bez napätia IT 3AC / AC 0...575 V, DC 0...504 V
  • EDS 3091PG: Pre riadiace obvody AC 20...265 V, DC 20...308 V

Zisťovanie reziduálnych prúdov v TN a TT sieťach:

  • EDS 309xPG: IΔn = 10 mA...10 A

Technické parametre

  EDS3090PG EDS3096PG EDS3091PG
Použitie rozsiahle IT systémy, IT systémy s riadenými motormi a el. interferenciou rozsiahle IT systémy a rozvodné siete bez napätia pomocné obvody, obvody s SPS, riadiace obvody
Menovité napätie siete Un 3AC/AC 20...575 V
DC 20...504 V
3AC/AC 0...575 V
DC 0...504 V
AC 20...265 V
DC 20...308 V
Napájacie napätie Us AC 230 V (verzia ...-13 AC 90...132 V)
Max. test. prúd 25/10 mA 25/10 mA 2,5/1 mA
Hodnota reakcie 0,2...1 / 2...10 mA nastaviteľná
Použitie ako RCM max. 10 A
Použitie s EDS systémom EDS47x/46x/49x nie je inštalovaný

Súbory na stiahnutie

Filtrace
Typ dokumentu

Súvisiace produkty

CTAF - pružný prevodník
CTAF SETsada pružných prevodníkov
Sada pružných meracích transformátorov CTAF SET je určená na vyhľadávanie porúch izolcie a meranie reziduálnych prúdov v spojeni s vyhodnocovacou jednotkou EDS195PM.
Porovnání
Skladom v GHVDetail produktu
PSA3165 - Kliešťové meracie prevodníky pre systém EDS309...
PSA3165Kliešťové meracie prevodníky pre systém EDS309...
Príslušenstvo k systému EDS309... - kliešťové meracie prevodníky s vnútorným priemerom 115 mm.
Porovnání
Skladom v GHVDetail produktu
AGE185 - Väzbový člen pre prenosné zariadenie EDS3065
AGE185Väzbový člen pre prenosné zariadenia EDS309xPG
Väzbový člen AGE185 umožňuje rozšíriť aplikačné možnosti prenosných vyhľadávacích zariadení EDS309xPG.
Porovnání
Na požiadanieDetail produktu
