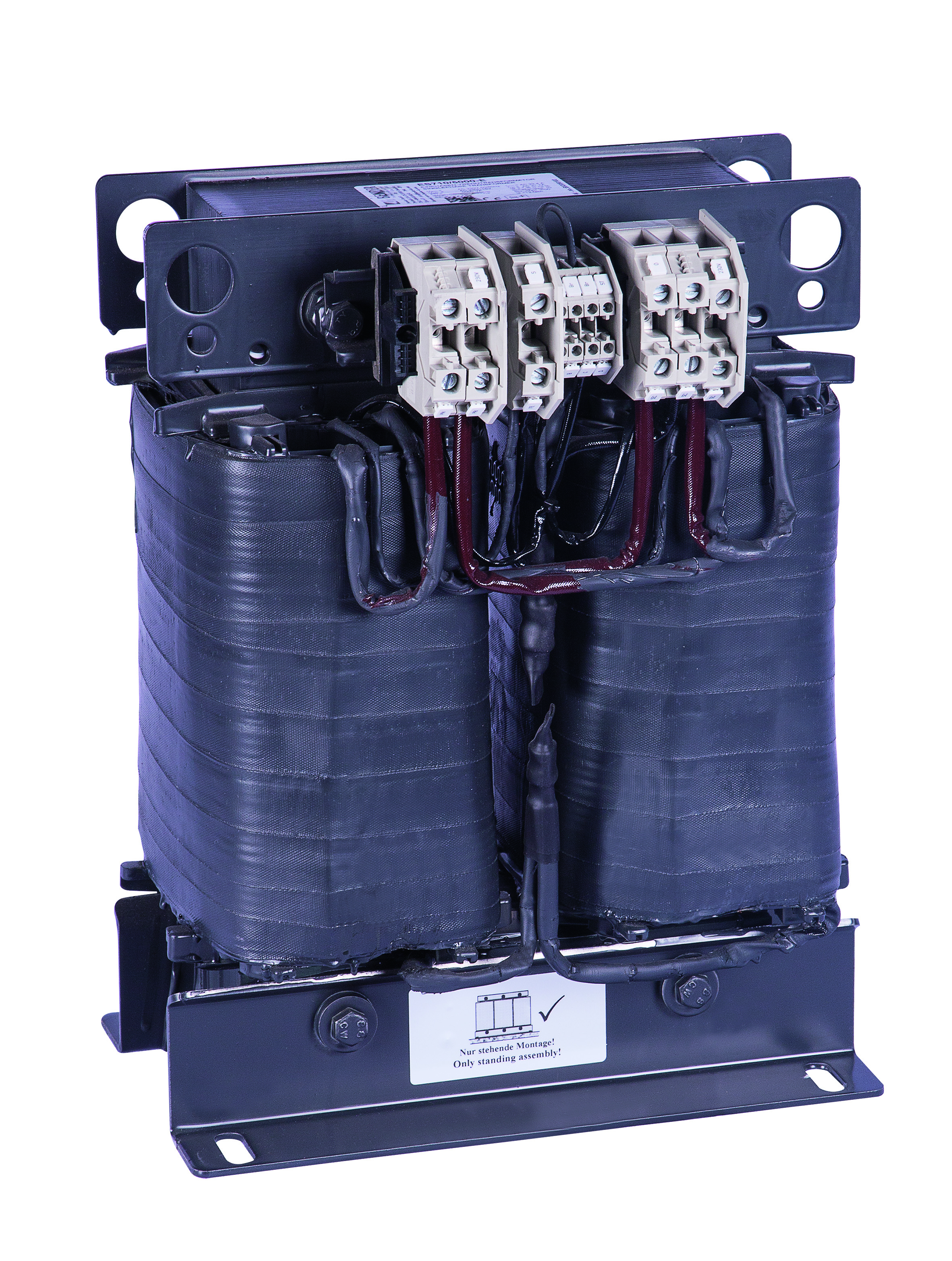

ES710/...-E - Jednofázové ochranné oddelovacie transformátory
jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov
Jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov s primárnym napätím 230 V.
Verzia E (Ekonomická) so štandardnými stratami naprázdno a spínacím prúdom IE < 12 × În.
Cena od 587 EUR
od 722,01 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (12)
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Varianty k produktu ES710/...-E - Jednofázové ochranné oddelovacie transformátory (12)
Filtrace
Na sklade
Menovitý výkon

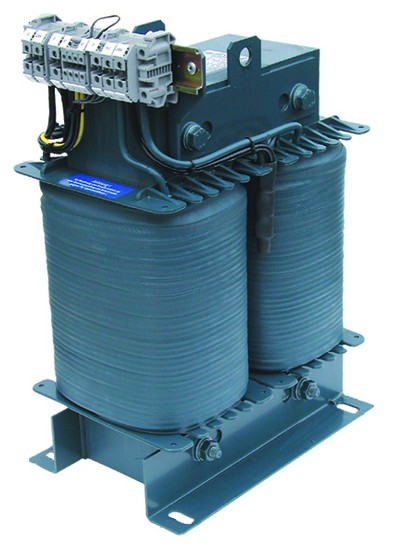

Oddeľovací transf. jednofázový 230/230
ES710/3150-EU1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090101
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
587 EUR/ks
722,01 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/4000-EU1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090102
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
653 EUR/ks
803,19 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/5000-EU1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090103
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
794 EUR/ks
976,62 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/6300-EU1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090104
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
895 EUR/ks
1 100,85 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/8000-EU1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090105
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 106 EUR/ks
1 360,38 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/10000-EU1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B92090106
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 287 EUR/ks
1 583,01 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/3150S-EU1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 3150 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090111
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
587 EUR/ks
722,01 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/4000S-EU1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 4000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090112
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
653 EUR/ks
803,19 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/5000S-EU1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 5000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090113
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
794 EUR/ks
976,62 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/6300S-EU1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 6300 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090114
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
895 EUR/ks
1 100,85 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/8000S-EU1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 8000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090115
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 106 EUR/ks
1 360,38 EUR s DPH
+-
Oddeľovací transf. jednofázový 230/230
ES710/10000S-EU1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
svorkovnice z čela
U2n 230 V
P2n 10000 VA
IE < 12 × În
svorkovnice z čela
OBJ: B92090116
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 287 EUR/ks
1 583,01 EUR s DPH
+-
Popis produktu
- Transformátory majú vstavané termočlánky v súlade s DIN 44081 (120 °C)
- Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
- Vinutia sú galvanicky izolované
- Stupeň krytia IP00
- Bezpečnostná trieda I
- Vystužená izolácia
- Trieda izolácie: ta 40/B
- Pripojenie: svorkovnica so šraubovými spojmi
- Upevnenie pomocou izolovaného profilu
- Transformátory sú určené do trvalej prevádzky
- Hlučnost ≤ 35 dB(A) naprázdno i při jmenovitém zatížení
- Verzie E (Ekonomická)
- Spínací prúd IE < 12 × În
Rozšírené informácie
Popis a použitie
- Transformátory rady ES710 majú zosilnenú izoláciu a vyhovujú požiadavkám normy ČSN EN 61558-2-15 a STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 časť 1) a DIN EN 61558-2-15 (VDE 0570 časť 2-15).
- Transformátory taktiež splňujú požiadavky normy STN 33 2000-7-710, ČSN 332140 včetně TNI332140, STN 332140, DIN VDE 0100-710 (VDE 0100 časť 710) pre napájanie zdravotníckych priestorov skupiny 2.
- Vinutia sú galvanicky oddelené a je medzi ne umiestnené statické tienenie, ktoré slúži k obmedzeniu vplyvu elektrického rušenia.
- Sekundárne vinutie s vyvedeným stredom umožňuje pripojenie strážičov izolácie i na 115 V.
- Upevňovacie profily sú izolované od jadra transformátora čo zaručuje konštrukciu izolovanej sústavy podľa požiadaviek normy DIN VDE 0100-710 (VDE 0100 časť 710), článok 710.512.1,6,2).
- Transformátory sú konštruované na montáž v horizontálnej i vertikálnej polohe. Ochrana proti korózii je zaručená kompletnou impregnáciou pomocou živice.
- Transformátory sú konštruované pre použitie v suchom prostredí.
Ďalšie ustanovenia normy DIN VDE 0100-710
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch nie je prípustné použitie ochrany proti preťaženiu u oddeľovacích transformátorov.
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch by mali byť použité jednofázové oddeľovacie ochranné transformátory a ich menovitý výkon by mal byť väčší ako 3,15 kVA a menší ako 8,00 kVA
Prehľad konštrukcií
| Séria STANDARD | Séria S |
|
 |
Technické parametre
Parametry
| Primárne napätie | 230 V |
|---|---|
| Sekundárne napätie | 230 V |
| GreenLine |  Ne |
| Typ | ES710/3150-E | ES710/4000-E | ES710/5000-E | ES710/6300-E | ES710/8000-E | ES710/10000-E |
| Menovitý výkon P2n | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA | 10000 VA |
|---|---|---|---|---|---|---|
| Men. frekvencia f | 50...60 Hz | |||||
| Vstupné napätie U1n | AC 230 V | |||||
| Výstupné napätie U2n | AC 230/115 V | |||||
| Vstupný prúd I1n | 14,2 A | 18,0 A | 22,5 A | 28,5 A | 36,0 A | 45,2 A |
| Výstupný prúd I2a | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,7 A | 43,5 A |
| Spínací prúd IE | < 12 × În A | |||||
| Unikajúci prúd Iu | ≤ 500 µA | |||||
| Poistka Ip | 25 A gL/gG | 35 A gL/gG | 50 A gL/gG | 50 A gL/gG | 63 A gL/gG | 80 A gL/gG |
| Prúd naprázdno Io | < 3,0 % | < 3,0 % | < 3,0 % | < 3,0 % | < 2,8 % | ≤ 3,0 % |
| Napätie naprázdno Uo | 236 V | 233 V | 234 V | 235 V | 233 V | 237 V |
| Napätie nakrátko UK | 4,4 % | 4,0 % | 3,7 % | 2,8 % | 2,7 % | ≤ 3,3 % |
| Indukcia | 0,86 T | 0,94 T | 1,00 T | 1,05 T | 1,1 T | 1,09 T |
| Odpor primáru R1 | 0,300 Ω | 0,230 Ω | 0,160 Ω | 0,100 Ω | 0,065 Ω | 0,071 Ω |
| Odpor sekundáru R2 | 0,250 Ω | 0,170 Ω | 0,110 Ω | 0,080 Ω | 0,053 Ω | 0,045 Ω |
| Účinnosť η | 95 % | 96 % | 96 % | 96 % | 96 % | 96 % |
| Straty v železe ΔPFE | 44 W | 40 W | 48 W | 56 W | 69 W | ≤ 76 W |
| Straty v medi ΔPCU | 143 W | 164 W | 159 W | 178 W | 204 W | ≤ 310 W |
| Okolitá teplota υ | < 40 °C | |||||
| Teplota naprázdno Δυ0 | < 22 °C | 22 °C | < 26 °C | < 31 °C | < 33 °C | ≤ 36 °C |
| Max. teplota pre triedu izolácie B | 130 °C | |||||
| Teplota pri plnom zaťažení Δυn | < 55 °C | < 53 °C | < 62 °C | < 67 °C | < 76 °C | < 65 °C |
| Orientačné rozmery 1/ (šírka × hĺbka × výška) |
240×212 ×310 mm |
280×190 ×361 mm |
280×205 ×361 mm |
280×220 ×361 mm |
280×235 ×361 mm |
320×250 ×415 mm |
| Orientačná hmotnosť 1/ | 42,5 kg | 52 kg | 62 kg | 69 kg | 76 kg | 88 kg |
Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší.
1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie
