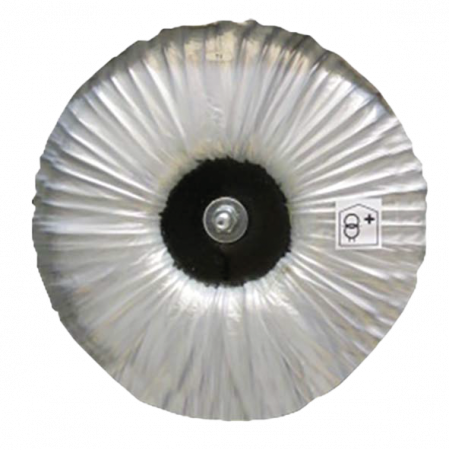

ES710/...-T - Jednofázové ochranné oddělovací transformátory
Jednofázové ochranné oddělovací transformátory s extrémně nízkým zapínacím proudem len IE < 1 × În pro napájení zdravotnických prostor.
Dopyt na produktPorovnať
Varianty k produktu ES710/...-T - Jednofázové ochranné oddělovací transformátory (7)
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 7 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 12 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 14 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 20 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 23 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 26 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 30 W
Popis produktu
- Spínací prúd IE = 1 x În
- Zabudovaný termočlánok podľa DIN 44081 (120 °C) a termistorové výstupy na monitorovanie teploty
- Galvanicky oddelené a staticky tienené vinutie na zníženie rušenia
- Stupeň ochrany IP00 (otvorené prevedenie)
- Trieda ochrany I
- Zosilnená izolácia
- Klasifikácia izolácie: ta40/F
- Pripojenie: káble
- Hladina hluku < 35 dB(A) bez zaťaženia a pri menovitom zaťažení
- Pripojenie vinutia: IiO
Rozšírené informácie
Opis a použitie
Patentovaná konštrukcia dosahuje extrémne nízky nábehový prúd. To uľahčuje návrh a selektivitu celého napájacieho systému. Transformátory radu ES710...-T majú zosilnenú izoláciu a spĺňajú požiadavky noriem EN 61558-2-15, DIN EN 61558-1 (VDE 0570-1) a DIN EN 61558-2-15 (VDE 0570-2-15). Okrem toho transformátory spĺňajú požiadavky noriem DIN 33 2000-7-710, DIN VDE 0100-710 (VDE 0100-710) pre IT systémy v zdravotníckych priestoroch. Vinutia sú galvanicky oddelené. Na minimalizáciu elektrického rušenia je medzi vinutiami nainštalované elektrostatické tienenie s vyvedenými izolovanými spojmi na vyrovnanie potenciálov. Transformátory sú k dispozícii na horizontálnu aj vertikálnu inštaláciu. Vhodný montážny materiál zabezpečuje izolovanú inštaláciu podľa požiadaviek normy (pozri. DIN VDE 0100-710 (VDE 0100-710), odsek 710.512.1.101). Transformátory sú určené na použitie v suchých priestoroch. Na zabezpečenie správneho chladenia musí byť zabezpečená voľná cirkulácia vzduchu. Ak teplota okolia stúpne nad 40 °C, príkon sa musí prispôsobiť tepelným podmienkam. Na monitorovanie teploty je k dispozícii PTC termistor v súlade s platnými normami. Akékoľvek iné použitie, ako je opísané v tomto návode, sa považuje za nevhodné.
Kryt
Transformátory sa inštalujú do vhodných rozvodných skríň alebo samostatných transformátorových skríň podľa inštalačnej schémy.
Menovitý výkon
Podľa noriem IEC 60364-7-710, EN 61558-2-15 a EN 33 2000-7-710 nesmie byť menovitý výkon transformátora nižší ako 0,5 kVA a nesmie prekročiť 10 kVA.
Podľa normy DIN VDE 0100-710 (VDE 0100-710) nesmie byť menovitý výkon transformátora nižší ako 3,15 kVA a nesmie prekročiť 8 kVA.
Ochrana proti preťaženiu
Ak sa na vytvorenie systému IT v oblasti zdravia používajú oddeľovacie transformátory podľa IEC 60364-7-710 (DIN VDE 0100-710), ochrana proti preťaženiu nie je povolená. V tomto prípade sa vyžaduje ochrana proti skratu. To znamená, že dôraz sa kladie na dostupnosť napájania; je
preto nevyhnutné zabrániť odpojeniu pri prechodnom preťažení. Ochrana oddeľovacích transformátorov proti preťaženiu a prehriatiu sa realizuje monitorovacími zariadeniami podľa
odseku 710.411.6.3.101. Vhodné poistky na ochranu proti skratu sú uvedené v časti Technické údaje.
Normy
Transformátory ES710 vyhovujú normám IEC 61558-1, EN 61558-1, STN EN 61558-1, IEC 61558-2-15, ČSN EN 61558-2-15, STN EN 61558-2-15, IEC 60364-7-710/DIN VDE 0100-710, ČSN 33 2000-7-710, STN 33 2000-7-710.
 |
Bezpečnostné upozornenie Pri vykonávaní montážnych prác v prostredí transformátora je potrebné dbať na to, aby nedošlo k nepriaznivému ovplyvneniu koordinácie izolácie transformátora. V blízkosti transformátora sa napríklad nesmú nachádzať feromagnetické a vodivé kovové úlomky. Tie môžu narušiť funkciu a dielektrické vlastnosti. Prostredie transformátora sa musí udržiavať čisté a bez takýchto častíc počas celého obdobia prevádzky a v pravidelných intervaloch sa musia vykonávať kontroly. |

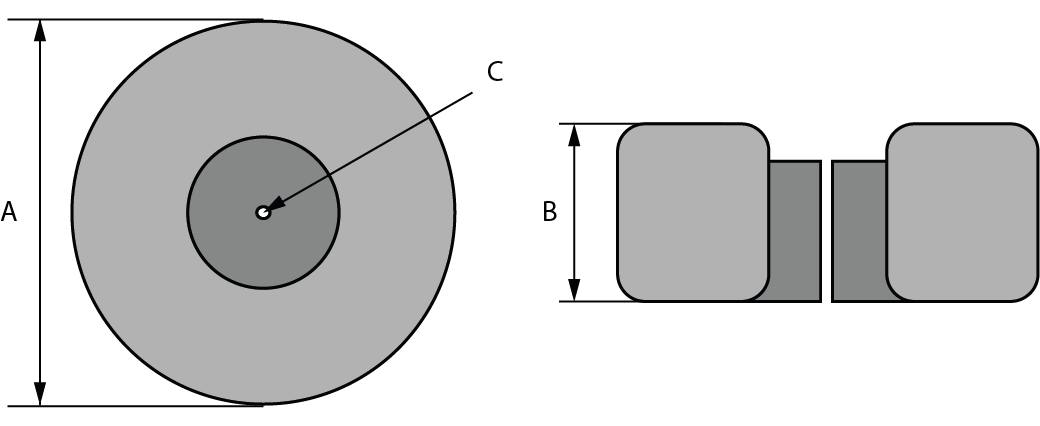

Rozmery
Údaje pre objednávanie
| Rozměry (mm) | Hmotnost mědi Cu |
Hmotnost (kg) |
Typ | Obj. č. | ||
| A | B | C | ||||
| 245 | 95 | 12 | 4,74 | 20 | ES710/1600-T | B92090220 |
| 300 | 120 | 12 | 11,22 | 38 | ES710/3150-T | B92090221 |
| 320 | 120 | 12 | 11,88 | 44 | ES710/4000-T | B92090222 |
| 340 | 130 | 12 | 13,63 | 55 | ES710/5000-T | B92090223 |
| 370 | 140 | 12 | 16,92 | 64 | ES710/6300-T | B92090224 |
| 380 | 160 | 12 | 24,11 | 76 | ES710/8000-T | B92090225 |
| 440 | 180 | 12 | 32,11 | 98 | ES710/10000-T | B92090226 |

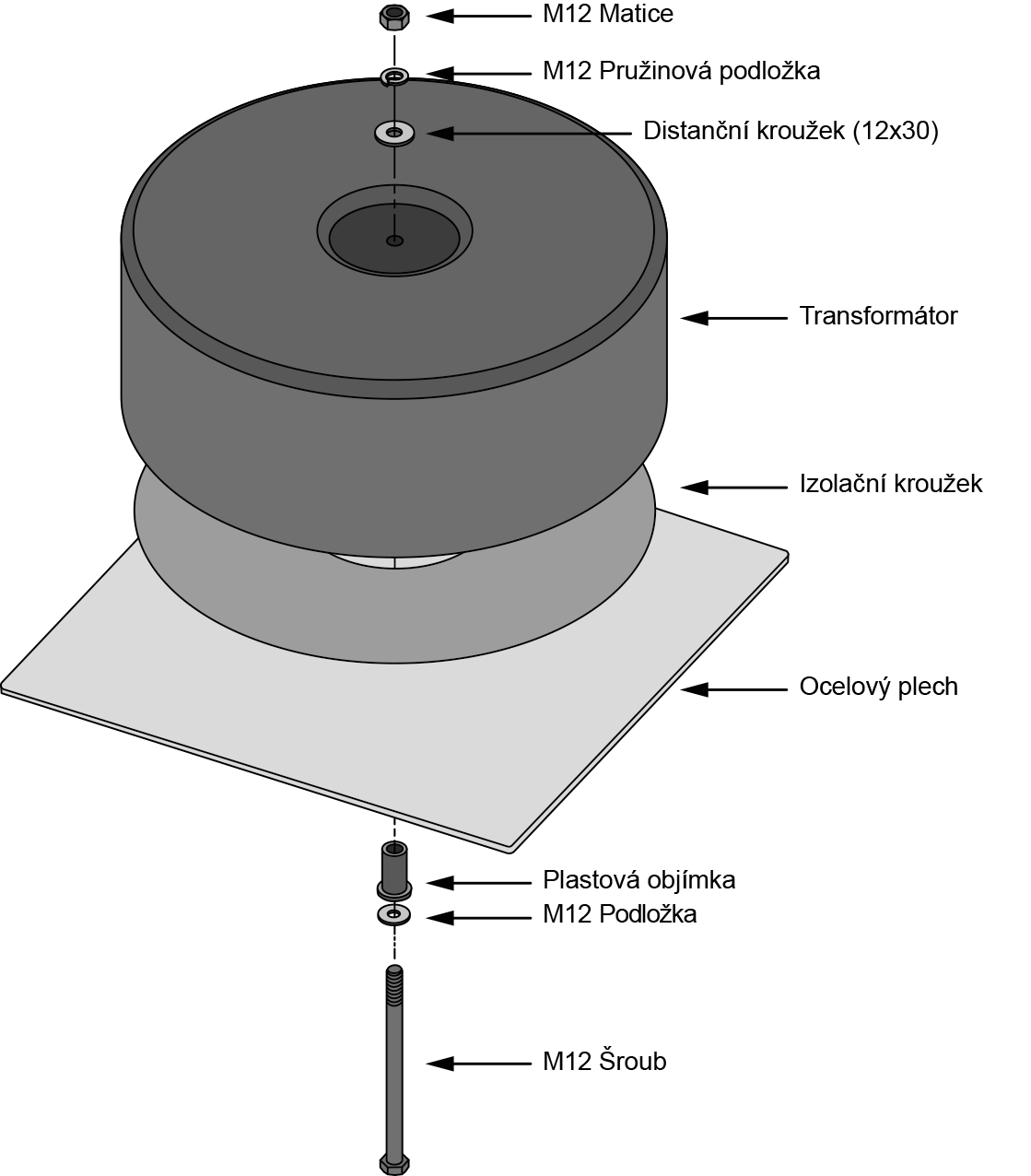

Inštalácia
Technické parametre
Parametry
| Menovitý výkon | 1,6 kVA 3,15 kVA 4 kVA 5 kVA 6,3 kVA 8 kVA 10 kVA |
|---|---|
| Primárne napätie | 230 V |
| Výstupné napätie | 230 V |
| Typ | ES710/1600-T | ES710/3150-T | ES710/4000-T | ES710/5000-T | ES710/6300-T | ES710/8000-T | ES710/10000-T |
| Menovitý výkon P2n | 1600 VA | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA | 10000 VA |
|---|---|---|---|---|---|---|---|
| Men. kmitočet f | 47...63 Hz | ||||||
| Vstupné napätie U1n | AC 230 V | ||||||
| Vstupné napätie U2n | AC 230 V | ||||||
| Vstupný prúd I1n | 7,3 A | 14,2 A | 17,9 A | 22,3 A | 28,1 A | 35,6 A | 44,3 A |
| Výstupný prúd I2a | 7,0 A | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,8 A | 43,5 A |
| Spínací prúd IE | 1 × În | ||||||
| Unikajúci prúd Iu | ≤ 0,5 mA | ||||||
| Prúd naprázdno Io | ≤ 3 % | ||||||
| Napätie naprázdno Uo | ≤ 235 V | ≤ 233 V | ≤ 233 V | ≤ 232 V | ≤ 233 V | ≤ 232 V | ≤ 232 V |
| Napätie nakrátko UK | ≤ 4,51 % | ≤ 3,54 % | ≤ 3,20 % | ≤ 2,62 % | ≤ 2,84 % | ≤ 2,84 % | ≤ 2,59 % |
| Okolitá teplota | ≤ 40 °C | ||||||
| Hlučnosť | ≤ 45 dB(A) | ||||||
| Nadmorská výška | ≤ 2000 | ||||||
1) Špecifické rozmery a hmotnosť podľa individuálnych návrhov na požiadanie
