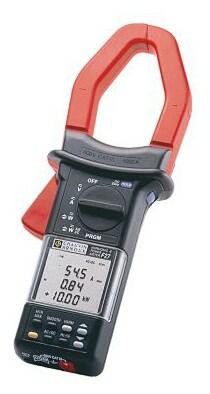

F 27 - Klešťový analyzátor výkonu a harmonických
Komplexní harmonická analýza jednofázových a třífázových vyvážených elektrických sítí až do 25-té harmonické
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.
Popis produktu
- Měření výkonových parametrů elektrických sítí
- Maximální průměr měřeného vodiče 50 mm nebo sběrnice 80x5 mm
- Měření stejnosměrného a střídavého proudu až do 1000 A TRMS
- Interní paměť pro záznam měřených hodnot
- Funkce DATA HOLD, MIN/MAX, PEAK, AVG
- Filtrování signálu (SMOOTH)
- Optoelektrický výstup: RS 232
- Přehledný trojitý displej
- SW pro zpracování naměřených signálů na PC
- Automatické nastavení DC nuly
- Auto/manuál OFF
- Možnost podsvětlení displeje
Rozšírené informácie
Údaje pro objednávku (objednací číslo) | |
| F 27P01.1207.57A | |
| (dodávka včetně 2 ks měřicích vodičů s hrotem, 2 ks krokosvorek, optoelektrického adaptéru RS 232, 4 ks baterií 1,5 V, přenosného kufříku a návodu) | |
| Aplikační softwareP01.1019.08 | |
| Měření proudu (AC/DC) | |
| Rozsah: | 300 mA...1000 A (1500 A špička) |
| Přesnost: | ±(2 % z č.h. +2 digit) |
| Měření napětí (AC/DC) | |
| Rozsah: | 50 mV...600 V (1500 V špička) |
| Přesnost: | ±(1 % z č.h. +2 digit) |
| Měření kmitočtu | |
| Rozsah: | 0,5 Hz...20 kHz |
| Přesnost: | ±(0,1 % z č.h. +2 dig.) |
| Měření činného výkonu | |
| Rozsah: | 10 W...600 kW |
| Přesnost: | ±(2 % z č.h. + 2 dig.) |
| Měření jalového výkonu | |
| Rozsah: | 10 VA...600 kVA |
| Přesnost: | ±(2 % z č.h. + 2 dig.) |
| Měření zdánlivého výkonu | |
| Rozsah: | 10 var...600 kvar |
| Přesnost: | ±(2 % z č.h. + 2 dig.) |
| Měření účiníku | |
| Rozsah: | 0...1 |
| Přesnost: | ±(5 % z č.h. + 2 dig) |
| Měření cosφ | |
| Rozsah: | -1...+1 |
| Přesnost: | ±(5 % z č.h. + 2 dig) |
| Harmonická analýza | |
| Celk. harm. zkreslení (THD): | 0,2...600 % ±(1 % z č.h. + 2 dig) |
| Činitel zkreslení (DF): | 0,2...100 % ±(1 % z č.h. + 2 dig) |
| Absolutní hodnoty jednotlivých harmonických | |
| Relativní hodnoty jednotlivých harmonických vůči THD popř. PDF | |
| Crest faktor: | 1...10 ±(2 % z č.h. + 2 dig) |
| Zvlnění: | 2...1000 % ±(5 % z č.h. + 10 dig) |
| CBEMA faktor: | 0,20...1,00 ±(5 % z č.h. + 2 dig) |
| K faktor: | 1...30 ±(5 % z č.h. + 2 dig) |
| Zobrazení: | LCD 3×4místný; 10 000 digitů |
| Elektrická bezpečnost: | ČSN EN 61010 - CAT III/600 V |
| Stupeň znečištění: | 2 |
| Napájení: | 4× baterie 1,5 V IEC LR6 |
| Rozměry: | 275×103×50 mm |
| Váha: | 670 g |
