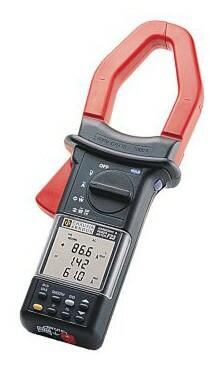

F 23 - Jednofázový analyzátor výkonu a kvality sítě
Klešťový analyzátor elektrických sítí
Popis produktu
- Měření výkonových parametrů jednofázových a třífázových vyvážených elektrických sítí
- Maximální průměr měřeného vodiče 50 mm nebo sběrnice 80x5 mm
- Měření střídavého proudu až do 1000 A TRMS
- Interní paměť pro záznam měřených hodnot
- Funkce DATA HOLD, MIN/MAX, PEAK, AVG
- Filtrování signálu (SMOOTH)
- Přehledný trojitý displej
- Auto/manuál OFF
- Možnost podsvětlení displeje
Rozšírené informácie
Údaje pro objednávku (objednací číslo) | |
F 23P01.1207.56 | |
(dodávka včetně 2 ks měřicích vodičů s hrotem, 2 ks krokosvorek, 4 ks baterií 1,5 V, přenosného kufříku a návodu) |
Měření střídavého proudu | |
Rozsah: | 300 mA...1000 A (1500 A špička) |
Přesnost: | ±(2 % z č.h. +2 digit) |
Měření střídavého napětí | |
Rozsah: | 50 mV...600 V (1500 V špička) |
Přesnost: | ±(1 % z č.h. +2 digit) |
Měření kmitočtu | |
Rozsah: | 0,5 Hz...20 kHz |
Přesnost: | ±(0,1 % z č.h. +2 dig.) |
Měření činného výkonu | |
Rozsah: | 10 W...600 kW |
Přesnost: | ±(2 % z č.h. + 2 dig.) |
Měření jalového výkonu | |
Rozsah: | 10 VA...600 kVA |
Přesnost: | ±(2 % z č.h. + 2 dig.) |
Měření zdánlivého výkonu | |
Rozsah: | 10 var...600 kvar |
Přesnost: | ±(2 % z č.h. + 2 dig.) |
Měření účiníku | |
Rozsah: | 0...1 |
Přesnost: | ±(5 % z č.h. + 2 dig) |
Měření cosφ | |
Rozsah: | -1...+1 |
Přesnost: | ±(5 % z č.h. + 2 dig) |
Harmonická analýza | |
Celk. harm. zkreslení (THD): | 0,2...600 % ±(1 % z č.h. + 2 dig) |
Činitel zkreslení (DF): | 0,2...100 % ±(1 % z č.h. + 2 dig) |
Crest faktor: | 1...10 ±(2 % z č.h. + 2 dig) |
Zobrazení: | LCD 3×4místný; 10 000 digitů |
Elektrická bezpečnost: | ČSN EN 61010 - CAT III/600 V |
Stupeň znečištění: | 2 |
Napájení: | 4× baterie 1,5 V IEC LR6 |
Rozměry: | 275×103×50 mm |
Váha: | 670 g |
