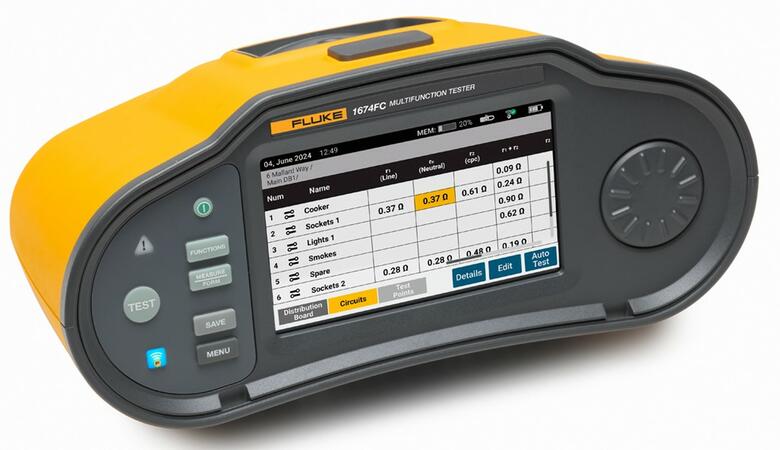

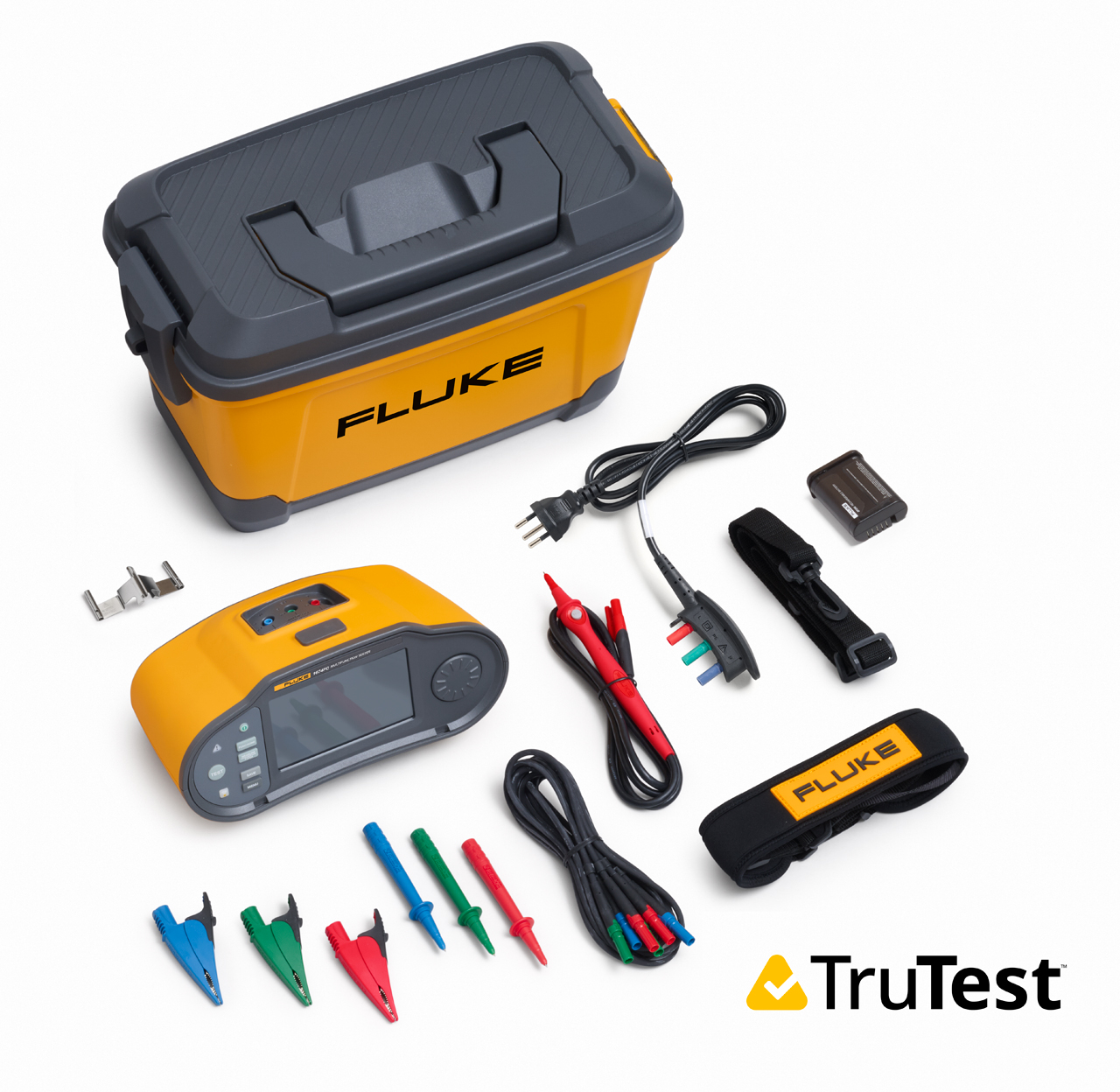

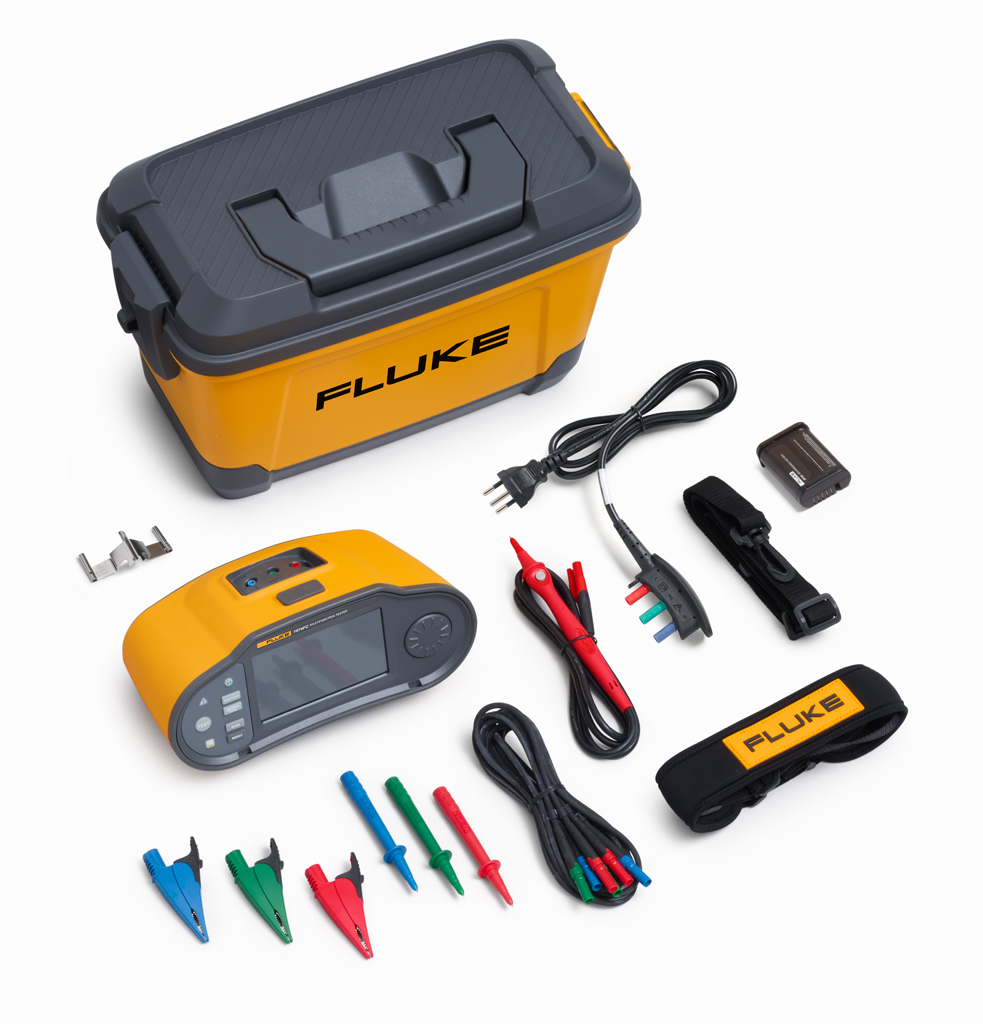

Fluke 1674 FC - Multifunkční tester elektrických inštalácií

Popis produktu

Multifunkční testery instalací Fluke řady 1670 přinašejí novou výbavu a nové uživatelské prostředí, které zrychluje měření i následnou dokumentaci. Oproti řadě 1660 obsahuje mnoho novinek a vylepšení jako barevný dotykový displej, napájení pomocí Li-on baterie nebo USB-C port pro nabíjení a přenos dat. Mezi další nové funkce patří měření poklesu napětí, rychlé vyhodnocení s výsledkem Vyhověl/Nevyhověl či digitální otočný přepínač s novými funkcemi.
Mezi novými nabídnutými testy je test monitorovacích zařízení izolačního stavu (IMD) a test zařízení na ochranu proti přepětí (SPD). Fluke 1674 FC je součástí rozrustající se skupiny měřících přístrojů s Fluke Connect (FC), pomocí kterého dokáže bezdrátově přenášet a ukládat data naměřená jinými přístroji s výbavou FC.

Hlavní parametry

• Měření TRMS napětí (stejnosměrných i střídavých) a frekvence
• Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V
• Funkce Insulation-PreTest zamezí spuštění testu izolace pokud je do instalace připojený spotřebič. Slouží k ochraně připojených spotřebičů vlivem připojeného testovacího napětí
• Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče
• Měření odporu a test spojitosti s automatickou změnou polarity a možností volby mezi kterými vstupy se má měřit
• Měření odporu proudem 10 mA a test spojitosti proudem až 200 mA

Měření impedance smyčky

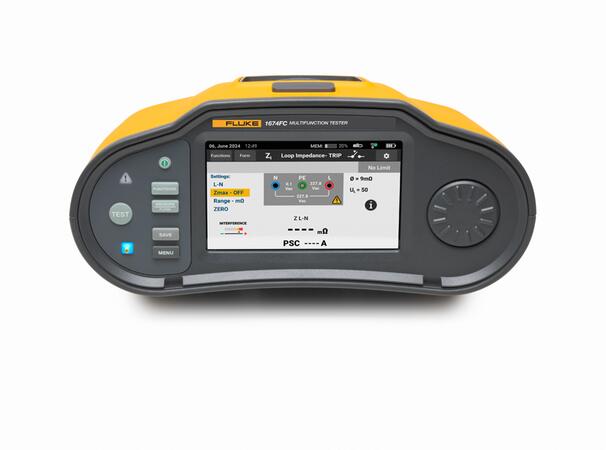

• Měření impedance smyčky a vnitřního odporu sítě s rozlišením 1 mΩ (režim vysokého proudu bez chrániče)
• Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)
• Měření impedance smyčky s uložením maximální hodnoty do paměti (funkce Zmax)
• Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A

Měření proudových chráničů

• Měření chráničů AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze
• Měření vybavovacího proudu (test postupným zvyšováním proudu)
• Měří vypínacího času chrániče (x1/2, x1, x5)
• Vyhodnocení Vyhověl/Nevyhověl

Test monitorovacích zařízení izolačního stavu (IMD)

• možný nastavitelný odpor odezvy systému: 1 kΩ, 2 kΩ, 5 kΩ, 7 kΩ, 10 kΩ, 12 kΩ, 20 kΩ, 50 kΩ, 70 kΩ, 100 kΩ, 120 kΩ, 200 kΩ a 500 kΩ
• IEC 61557-8

Test zařízení na ochranu proti přepětí (SPD)

• s lineárně rostoucím napětím 0 až 500 V nebo 0 až 1000 V
• IEC 61643-11

Další funkce

• Měření uzemnění metodou 3 sond (metoda 62%)
• Předběžná zkouška izolace (Jsou požadována spojení mezi testerem a L, N, a PE)
• Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)
• Test sledu fází
• Automatické sekvence umožňují spučtění více testů jedním stiskem tlačítka (impdance smyčky, test chrániče, izolace)
• Autotest přístroje
• SW pro zpracování výslednů v PC (volitelné příslušenství)

	ukládání testů a měření do vnitřní paměti
	USB-C rozhraní pro přenos dat a nabíjení baterie

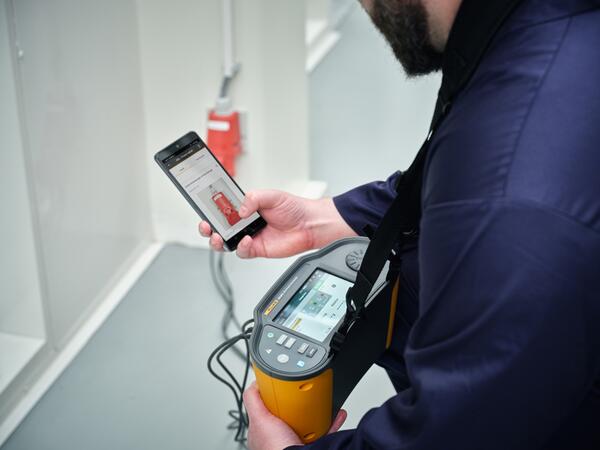

	Komunikace s mobilní aplikací Fluke Connect pomocí Bluetooth a volně stažitelné aplikace pro Android a iOS

Obecné parametry

• Barevný dotykový displej
• Kompaktní provedení s nízkou váhou pouze 1,6 kg

• Rozměry: 26,25 cm × 14,19 cm × 11,93 cm
• Krytí IP40

• Napájení dobíjecí Li-ion baterií

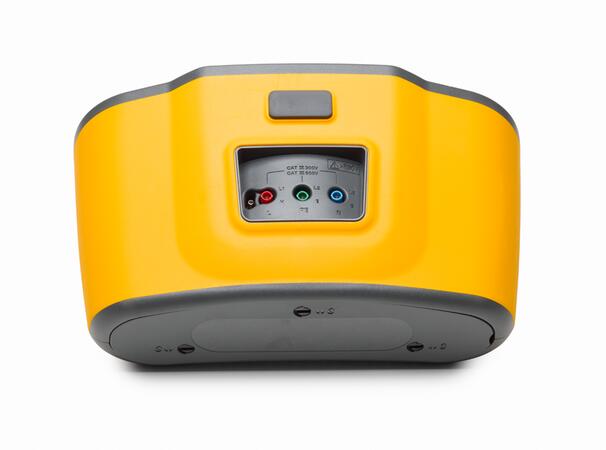

• Bezpečnostní kategorie CAT III / 600V, CAT IV/300V

• Záruka 3 roky

Součástí systému Fluke Connect

• nejrozsáhlejší vzájemně propojený systém přenosných přístrojů - více jak 30 různých zařízení - jednoúčelové moduly, multimetry, termokamery, měřiče vibrací, kalibrátory, analyzátory sítí, ...
• data z měřicích zařízení mohou být přenášena do mobilních zařízení (mobilní telefon, tablet) pomocí bezdrátové technologie a volně dostupné aplikace
• zobrazení měřených hodnot v reálném čase
• ukládání dat do internetového uložiště (Fluke Cloud)
• sdílení dat se členy jednoho týmu v reálném čase
• bezdrátové měření umožňuje bezpečné a pohodlné měření v nepřístupných místech

  Funkce:
  TrendIt^TM - záznam měření do grafu a sdílení v týmu
  AUTORECORD^TM - ukládání dat stiskem jednoho tlačítka
  EQUIPMENTLOG^TM - tvorba databáze přístrojů, třídění a přiřazování
  uložených měření k daným zařízením. Sdílení mezi členy týmu
  SHARELIVE^TM - funkce videohovorů mezi členy jednoho týmu
