Fluke 190-504-III - Digitální přenosný osciloskop

Popis produktu

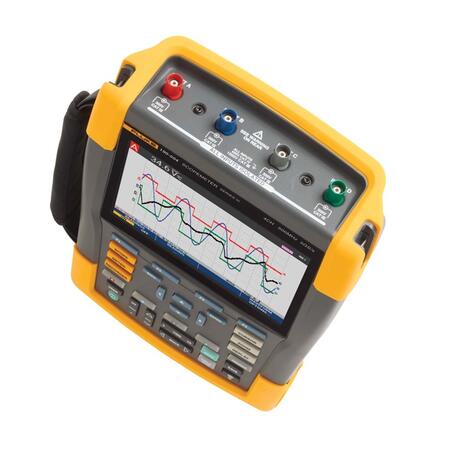

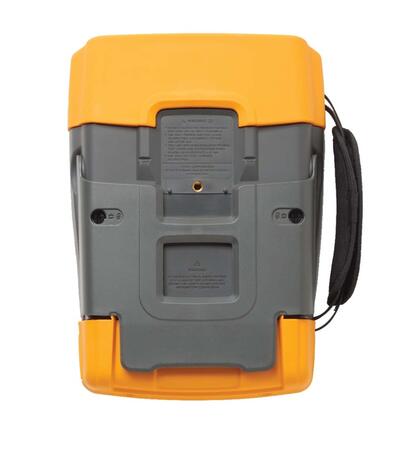

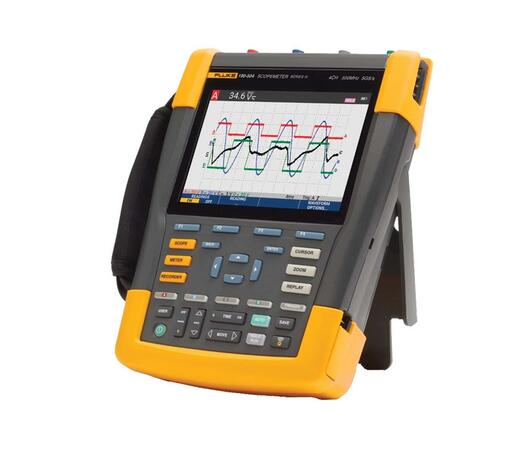

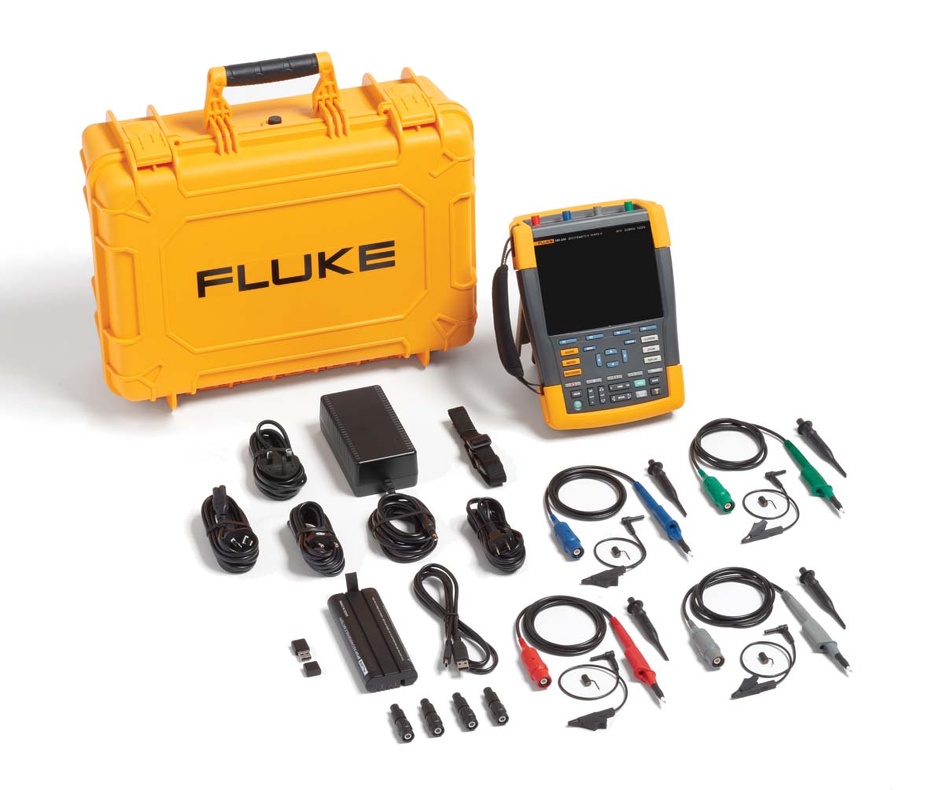

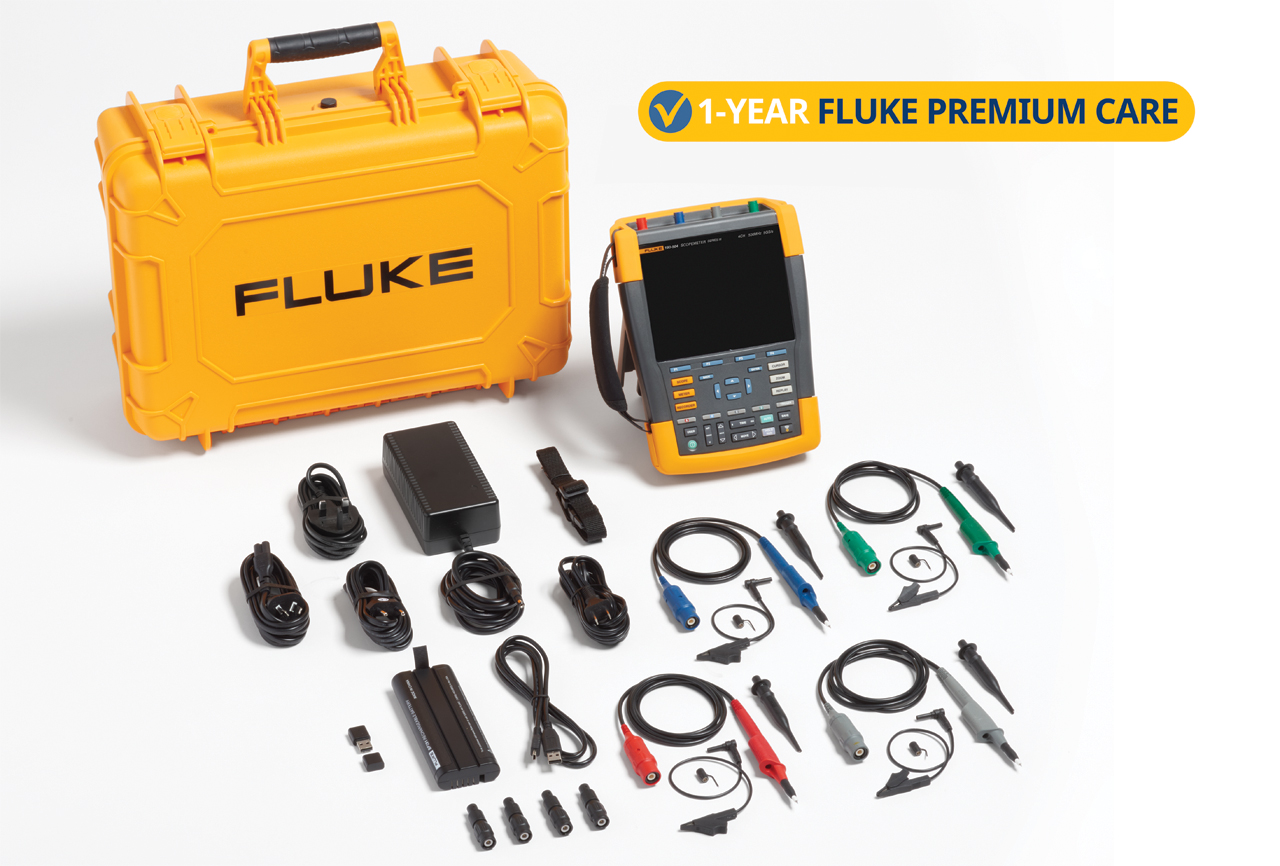

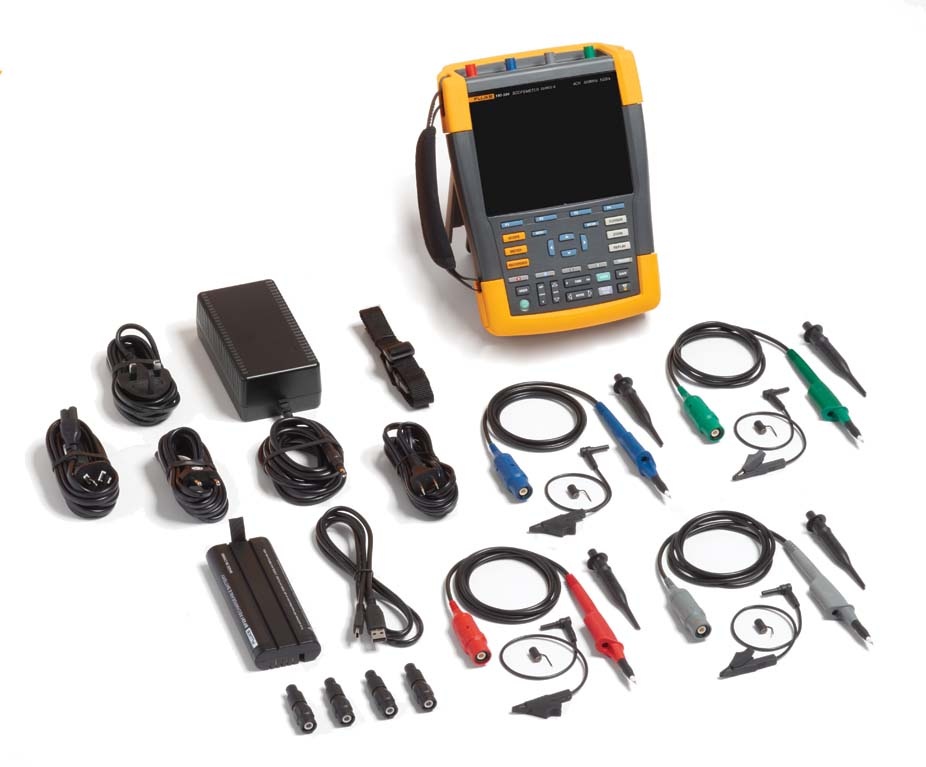

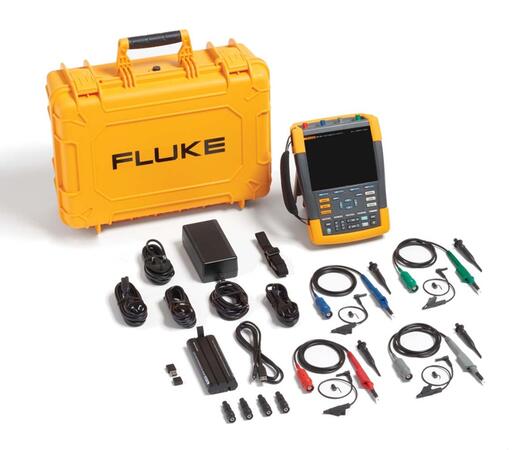

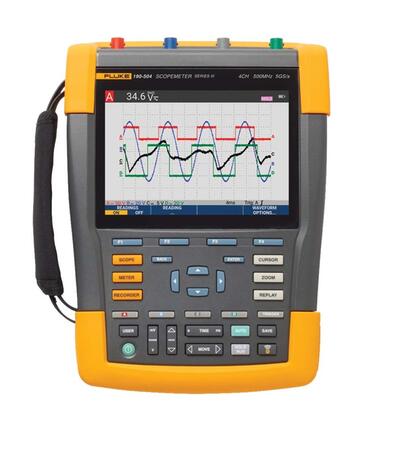

Přenosný digitální bateriový osciloskop Fluke 190-504-III

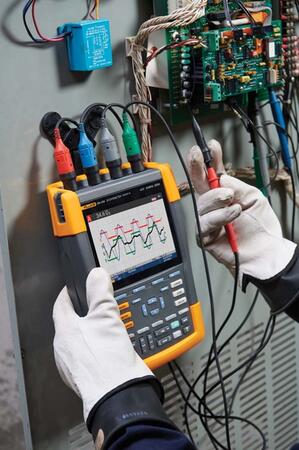

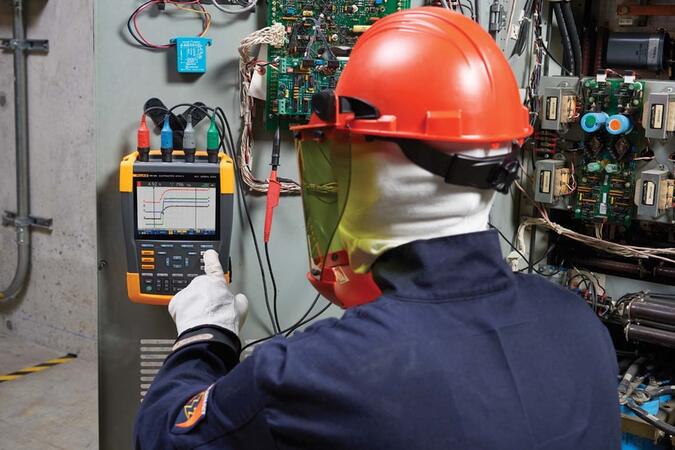

Měřicí přístroje ScopeMeter Fluke 190 řady III jsou navrženy tak, aby se s vámi mohly vydat kamkoli a poradily si téměř s jakýmkoli odstraňovaním závad. Tyto měřicí přístroje bezpečnostní kategorie CAT III 1 000 V / CAT IV 600 V v sobě spojují robustnost přenosných přístrojů s vysokým výkonem stolních osciloskopů, díky čemuž pomáhají snadno zvládnout výzvy spojené s instalací, uvedením do provozu a údržbou průmyslových strojů, automatizací, řízením technologických procesů a elektronikou měničů – od DC do 500 MHz.

Čtyři kanály, vysoká vzorkovací rychlost až 5 GS/s s časovým rozlišením až 1 ns a paměť na 10 000 vzorků pro každý kanál umožňují vysokou přesnost záznamu a zobrazení detailů průběhů, šumu a dalších poruch. Můžete provádět měření časování nebo měření amplitud třífázových nebo tříosých řídicích systémů nebo jednoduše porovnávat několik zkušebních bodů v testovaném obvodu.

Funkce, jako je elektronický záznamník TrendPlot™, režim ScopeRecord™, spouštění Connect-and-View™ a jedinečná funkce zpětného zobrazení posledních 100 obrazovek, pomáhají rychle diagnostikovat problémy a minimalizovat tak prostoje a náklady na opravy. Tyto funkce usnadňují používání osciloskopu zvláště při diagnostice nejobtížnějších problémů, například složitých průběhů, indukovaného šumu,nepravidelných událostí, výpadky nebo kolísání signálu.

Hlavní parametry

• 4 nezávislé izolované kanály
• Šířka pásma 500 MHz (s možností omezení na 20 MHz nebo 100 kHz)
• Náběhová hrana 1,7 ns
• Vertikální rozlišení 8 bitů
• Horizontálí vzorkování 5 GS/s (jeden kanál), 2,5 GS/s (dva kanály), 1,25 GS/s (každý kanál)
• Délka záznamu až 10 000 / kanál
• Časová základna až 1 ns / dílek

Další funkce a parametry

• Spouštění Connect-and-View
  Spouštění Connect-and-View poskytuje okamžité a stabilní zobrazení bez nutnosti úpravy nastavení. Pokud jste používali jiné osciloskopy, víte, jak ošidné může spouštění být. Při nesprávném nastavení mohou být výsledky nestabilní nebo nesprávné. Funkce Connect-and-View automaticky nastaví správné spuštění pomocí rozpoznání cyklického opakování v signálu. Bez stisknutí tlačítka dostanete stabilní, spolehlivé a opakovatelné zobrazení prakticky jakéhokoli signálu, včetně signálů motorových pohonů a řídicích signálů. To je zvláště užitečné, když provádíte měření na mnoha bodech v rychlém sledu za sebou.
• Režim ScopeRecord™ pro záznam průběhů ve vysokém rozlišení
  Paměť ScopeRecord ukládá až 30 000 datových bodů na kanál, přičemž zachytává krátké nepravidelné události a krátké rušivé impulzy o délce pouhých 8 ns. (Pro potřeby pozdější analýzy lze do interní paměti uložit dvě sady záznamů z více kanálů.)
  • Zaznamenává události, jako jsou cykly napájení nebo rozběhové cykly motorů
  • V režimu Stop on Trigger měřící přístroj ScopeMeter automaticky rozpozná výpadek napájení a uloží data průběhu před výpadkem

• Elektronický záznamník TrendPlot – zaznamenává až 11 dnů a pomáhá tak detekovat nepravidelné poruchy
  Nejobtížněji se hledají poruchy, které se objeví pouze jednou za čas. Tyto nepravidelné události mohou být způsobeny vadnými spoji, prachem, nečistotami, korozí nebo jednoduše porušeným kabelem či vadným konektorem. Zastavení stroje mohou způsobovat také výpadky napájení, krátkodobé poklesy, zvýšení či přerušení napětí nebo rozběhy a zastavování motoru. Nemusíte být na místě, když k tomu dojde, ale měřicí přístroj ScopeMeter Fluke 190 řady III tam bude.
  • Záznam minimálních a maximálních špičkových hodnot a průměrů
  • Záznam jakékoli kombinace až čtyř měřených hodnot včetně napětí, proudu, teploty, frekvence a fáze pro všechny čtyři vstupy, vše s časovým razítkem
• Vestavěný digitální multimetr

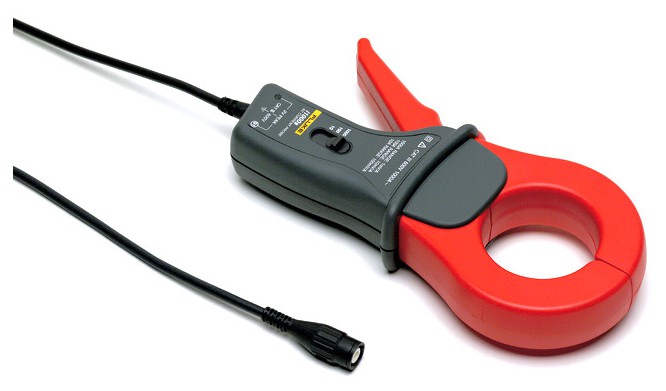

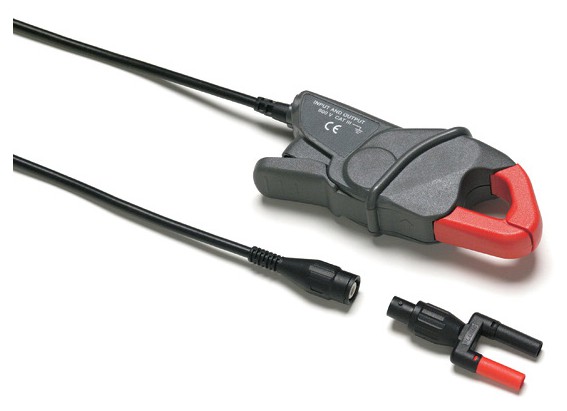

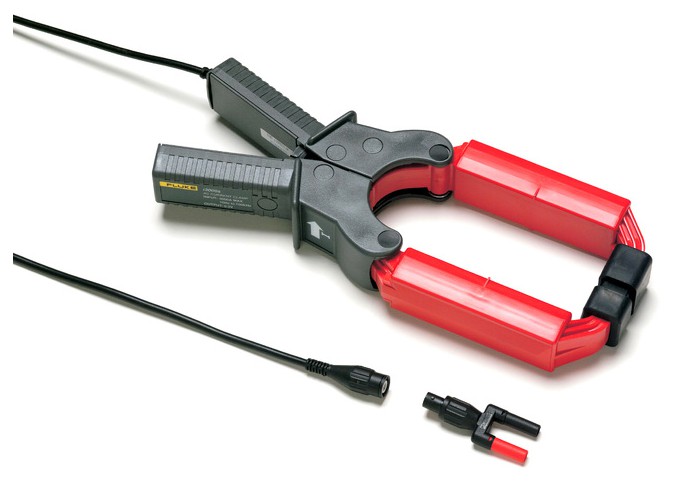

  U modelů 190 řady III lze pohodlně přepínat z analýzy průběhů na přesné měření digitálním multimetrem se zobrazením 5 000 hodnot. Funkce měření jsou V DC, V AC, V AC+DC. Pomocí vhodného bočníku, sondy nebo adaptéru lze měřit proud a teplotu.
• Bezpečné měření hodnot v řádech od mV do kV
  Nezávislé oddělené vstupy umožňují provádět měření ve smíšených obvodech s různým referenčním uzemněním a současně snižují nebezpečí nežádoucího zkratu. Běžné stolní osciloskopy bez speciálních diferenčních sond a oddělovacích transformátorů mohou provádět pouze měření vůči uzemnění síťového napájení. Měřicí přístroje ScopeMeter 190 řady III jsou navrženy taky, aby pokryly široký rozsah aplikací od řádu mV do kV, takže budete připraveni na vše od mikroelektroniky po vysoce výkonné aplikace s vysokým napětím.
• Připojení přes USB a Wi-Fi
  Přístroj Fluke 190 řady III nabízí dva porty USB, které jsou elektricky izolované od vstupních měřicích obvodů a umožňují rychlý a snadný přenos dat do počítače, archivaci a sdílení průběhů, snímků obrazovky a nastavení přístroje na paměťová zařízení USB pro pozdější použití. Je tak možné přenášet uložené soubory prostřednictvím jednotky USB flash, přímého připojení přes rozhraní USB nebo volitelného připojení Wi-Fi. Tyto soubory lze použít k dalšímu zpracování dat nebo k podrobnější analýze průběhů v softwaru FlukeView-2.

Komunikace a ukládání dat

Další parametry

• Podrobnější informace v katalogové, listu a návodu ke stažení

• Displej 133 x 90 mm (rozlišení 1120 x 765), vertikálně 12 dílků
• Krytí IP51

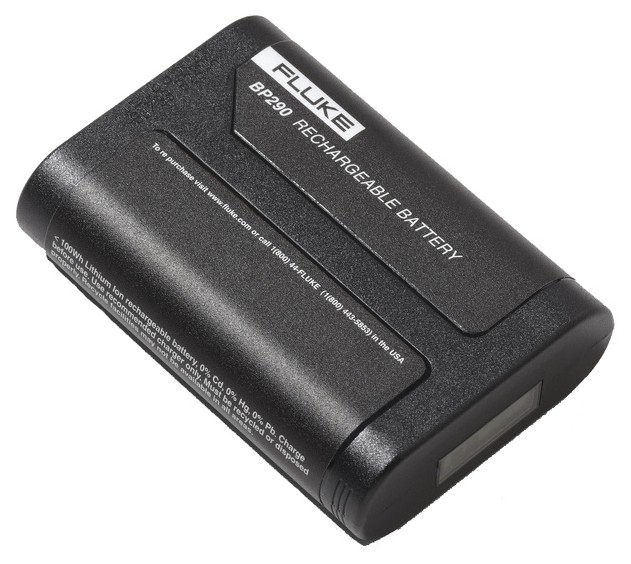

• Doba provozu na baterii BP290 až 3,5 h (volitelně)

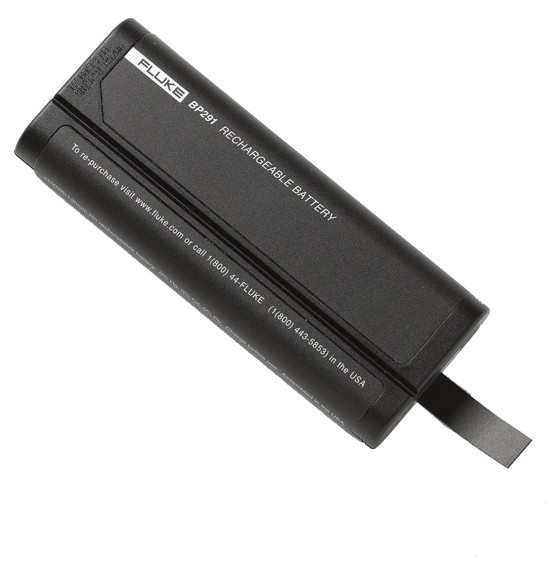

• Doba provozu na baterii BP291 až 7 h
• Doba nabíjení BP290 přibližně 2,5 h (volitelně)
• Doba nabíjení BP291 přibližně 5 h
• Rozměry 265 x 192 x 70 mm
• Hmotnost 2,2 kg
• Bezpečnostní kategorie 600 V CAT IV / 1 000 V CAT III

SOFTWARE PRO PŘÍSTROJ

	Software FlukeView 2 pro Windows ODKAZ
	Software Fluke Connect Desktop, SmartView pro Windows ODKAZ
	Software Fluke Connect pro Android ODKAZ
	Software Fluke Connect pro iOS ODKAZ

Součástí systému Fluke Connect

• nejrozsáhlejší vzájemně propojený systém přenosných přístrojů - více jak 50 různých zařízení - jednoúčelové moduly, multimetry, termokamery, měřiče vibrací, kalibrátory, analyzátory sítí, revizní přístroje ...
• data z měřicích zařízení mohou být přenášena do mobilních zařízení (mobilní telefon, tablet) pomocí bezdrátové technologie a volně dostupné aplikace
• zobrazení měřených hodnot v reálném čase
• ukládání dat do internetového uložiště (Fluke Cloud)
• sdílení dat se členy jednoho týmu v reálném čase
• bezdrátové měření umožňuje bezpečné a pohodlné měření v nepřístupných místech

  Funkce:
  TrendIt^TM - záznam měření do grafu a sdílení v týmu
  AUTORECORD^TM - ukládání dat stiskem jednoho tlačítka
  EQUIPMENTLOG^TM - tvorba databáze přístrojů, třídění a přiřazování
  uložených měření k daným zařízením. Sdílení mezi členy týmu
  SHARELIVE^TM - funkce videohovorů mezi členy jednoho týmu
