RSE300 - Termokamera
Stacionárna infrakamera pre vyhľadávanie závad, vývojové a výskumné pracovištia s technológiou MultiSharp
Stacionárna kamera
Infra aj viditeľné spektrum
Rozlíšenie 320 x 240 bodov
Rozsah -10 °C až 1200 °C
Zorné pole 34°x25,5°
Teplotná citlivosť 0,03 °C
Automatická a manuálna voľba rozpätia 1°C / 0,1°C
Voliteľné príslušenstvo k RSE300 - Termokamera

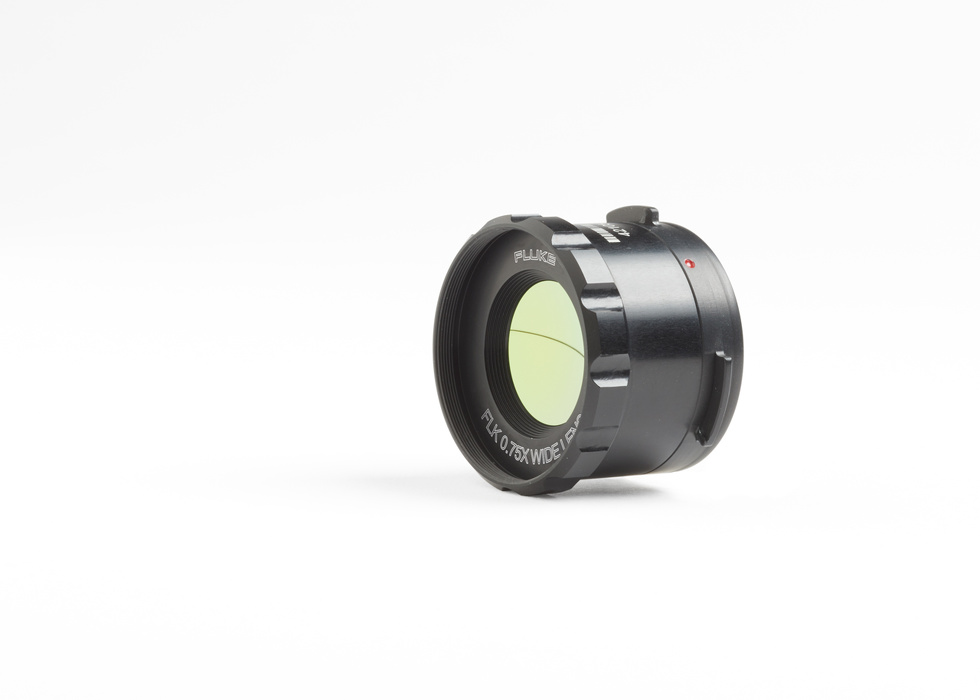

Zorné pole 32° x 24°, 1,75 mRad (RSE300)
Zorné pole 45° x 34°, 1,23 mRad (RSE600)
Ostrenie od 40 cm

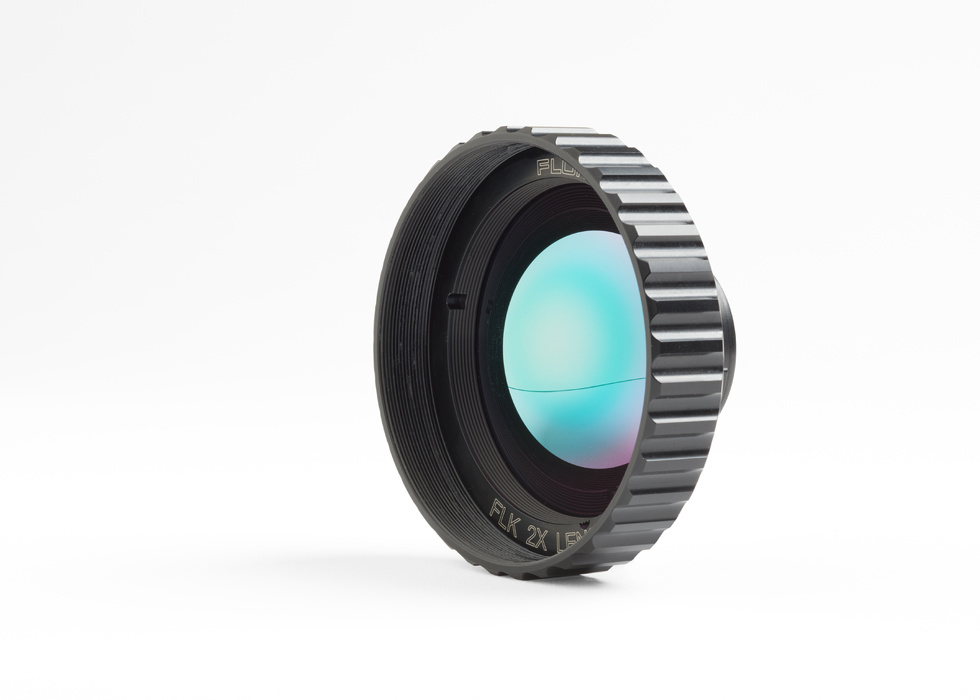

Zorné pole 12° x 9°, 0,65 mRad (RSE300)
Zorné pole 17° x 13°, 0,46 mRad (RSE600)
Ostrenie od 254 cm

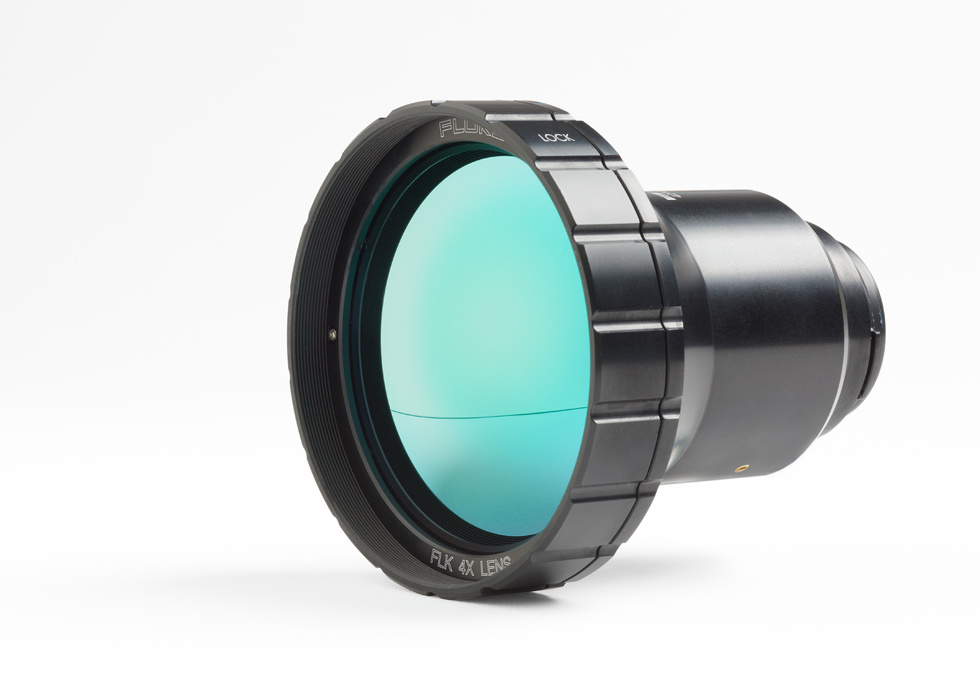

Zorné pole 6° x 4,5°, 0,33 mRad (RSE300)
Zorné pole 9° x 7°, 0,25 mRad (RSE600)

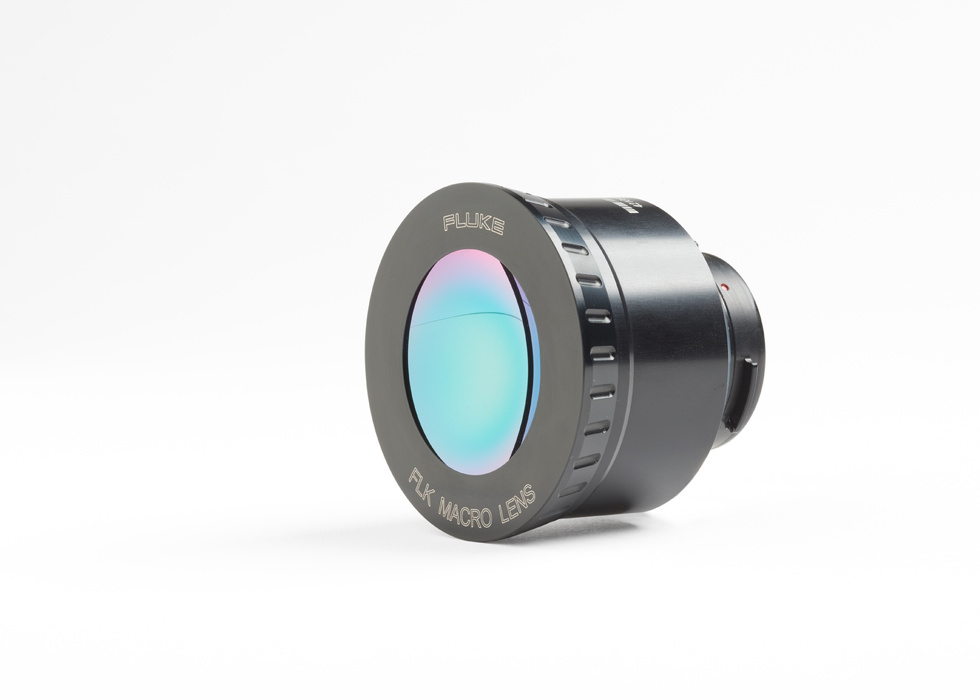

Zorné pole 16° x 12°, 0,89 mRad (RSE300)
Zorné pole 23° x 17°, 0,63 mRad (RSE600)

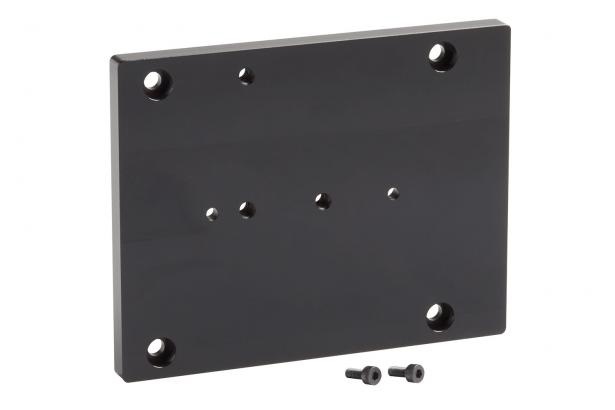

Pre modely RSE300 a RSE600
Popis produktu

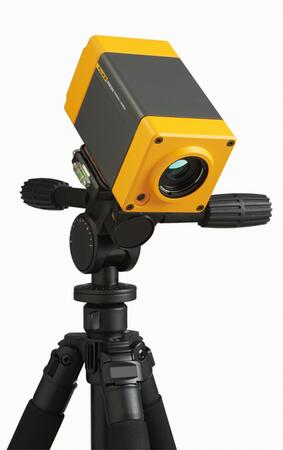

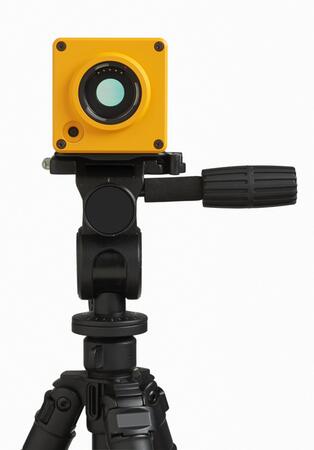

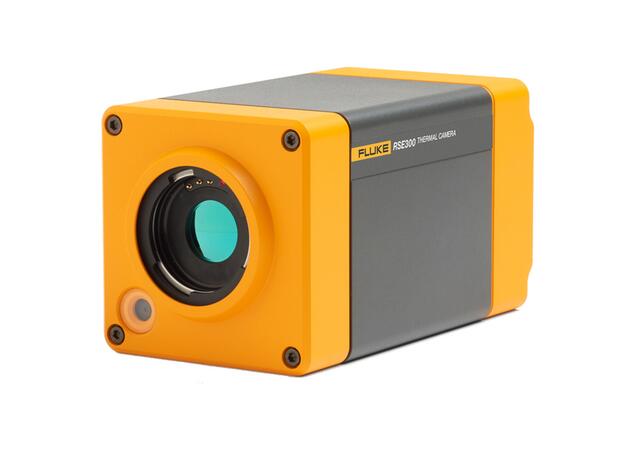

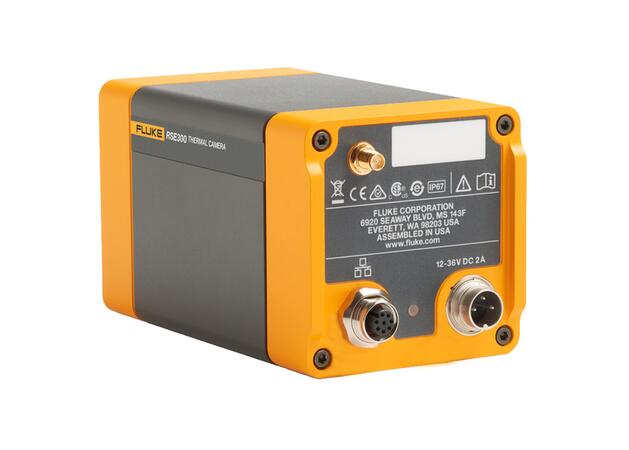

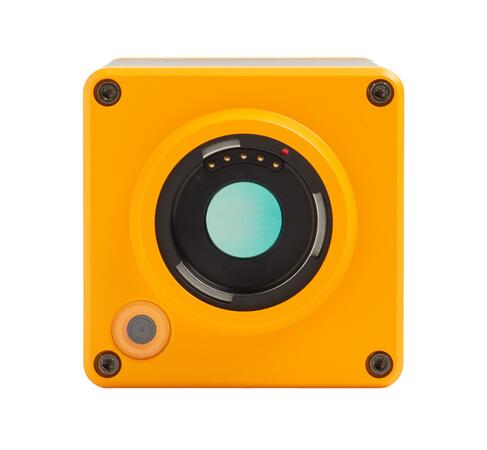

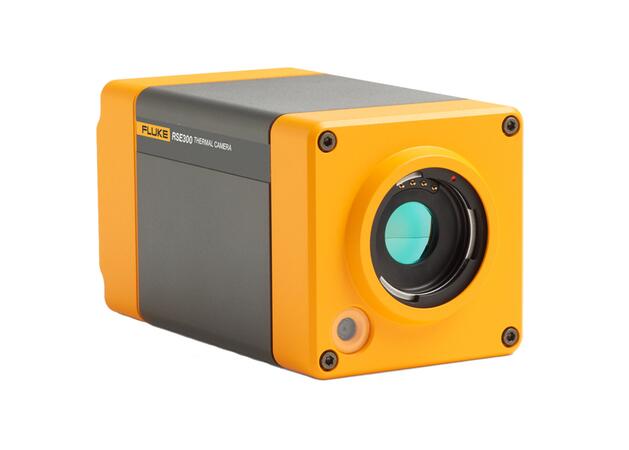

Stacionárna kamera FLUKE RSE300
Špičková kvalita obrazu a funkčná vybavenosť

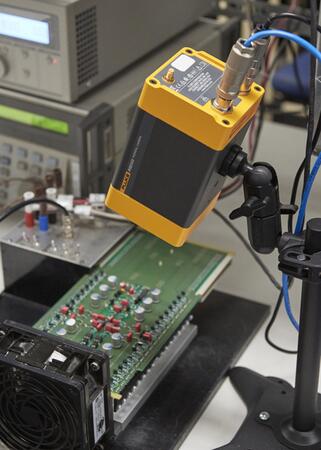

- Stacionárna infračervená kamera na vyhľadávanie závad na výrobných a servisných linkách, vývojové a výskumné pracovištia
- Kompatibilná so softwarom MATLAB® a LabVIEW®
- Systém ostrenia MultiSharpTM Focus zaostrí všetky objekty na blízko aj na diaľku. Vďaka tomu sú objekty v rôznej vzdialenosti od objektívu vždy ostré aj na jednej snímke.
- Meranie v infračervenom aj viditeľnom spektre s možnosťou prelínania vďaka systému systému IR-Fusion®. Režimy:
… plné IR zobrazenie v infračervenom spektre
… plné viditeľné zobrazenie vo viditeľnom spektre
… prelínanie viditeľného a infračerveného spektra AutoBlend™
… prelínanie viditeľného a infračerveného obrazu v obraze (PIP picture in picture)
… prelínanie viditeľného a infračerveného spektra v režime Alarm - Rozlíšenie 320x240 bodov
- Zorné pole 34° x 25,5°
- Priestorové rozlíšenie 1,85 mRad
- Minimálna vzdialenosť ostrenia > 15 cm
- Obnovovacia frekvencia 9 alebo 60 Hz podľa modelu
- Možnosť použitia dodatočných objektívov (voliteľné príslušenstvo)
…širokouhlý objektív 0,75X
…teleobjektív 2x
…teleobjektív 4x
…makroobjektív - Digitálny zoom až 16x
- Rozlíšenie viditeľného spektra 5 megapixelov
- Teplotný rozsah -10 °C až 1200 °C
- Teplotná citlivosť 0,03°C (30 mK)* s možnosťou aplikácie filtra
- Presnosť merania ±2% alebo ±2°C (platí vyššia hodnota)
- Minimálne rozpätie v manuálnom režime 0,1 °C
- Minimálne rozpätie v automatickom režime 1,0 °C
- Spektrálne pásmo 8 až 14 µm
- Štandardné a UltraContrastTM farebné palety (celkom 16)
- Korekcia emisivity, odrazenej teploty pozadia, priestupnosti

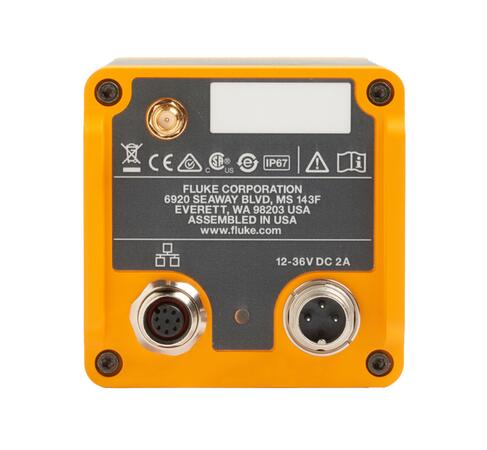

- Profesionálne rozhranie GigE Vision pre prenos dát a snímok. Umožňuje komunikáciu a prenos dát cez Ethernetovú sieť
Software pre ovládanie kamery a spracovanie snímok SmartView® a Fluke Connect® SmartView®
- Ovládanie v českom jazyku

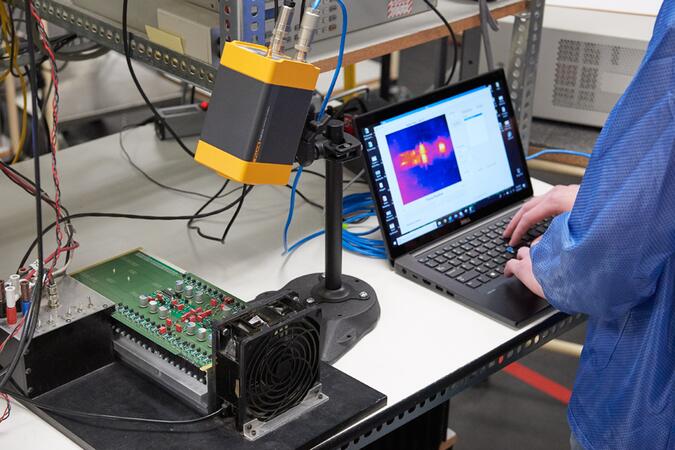

- Ovládanie kamery, nastavenie pomocou CigE Vision rozhrania (Ethernet), možnosť zobrazenia na vzdialenom displeji (PC, TV)
- Vzdialené ovládanie termokamery cezEthernet
- Vstavané Wifi rozhranie pre komunikáciu so softwarom Fluke Connect® SmartView® Ukladanie dát do cloudového úložišťa pre neskoršie spracovanie.
- Ukladanie meraných dát v rádiometrickom (IS2 pre statické snímky a IS3 pre video) alebo nerádiometrickom (BMP, GIF, JPEG, PNG, TIFF pre statické snímky a kódovanie AVI a MPEG pre video)
- Meranie teploty stredového bodu
- Automatické kurzory minimálnej a maximálnej teploty (MIN a MAX)
- Funkcia alarmov – vysoká teplota, nízka teplota, isotermy
- Funkcia automatických záznamov AutoCapture
- Neobmedzený počet užívateľsky definovaných značiek
- Ku každej IR snímke možnosť pripojenia 3 druhov poznámok: textové, ďalšie viditeľné snímky (IR-PhotoNotes™) a hlasový záznam
Mechanické špecifikácie, záruka
- Krytie IP67
- Prevádzková teplota -10 až 50 °C
- Skladovacia teplota -20 až 50°C
- Relatívna vlhkosť 10 až 95% nekondenzujúca
- Rozmery 8,3 x 8,3 x 16,3 cm
- Hmotnosť 1 kg
- Napájanie pomocou adaptéra 110 až 230V, 50/60 Hz
- Záruka na samotný prístroj 24 mesiacov s možnosťou predĺženia (voliteľne)
- Doporučený kalibračný interval 24 mesiacov
* najlepšia možná
Technické parametre
Parametry
Detektor | |
Rozlíšenie detektoru | 320 x 240 |
---|---|
Šírka spektra | 8 - 14 μm |
Zorné pole | 34° x 25,5° |
Vymeniteľný objektív | Ano |
Meranie teploty | |
Priestorové rozlíšenie | 1,85 mrad |
Teplotný rozsah | -10 °C … 1,2 k°C |
Teplotná citlivosť | ≤ 0,03°C |
Presnosť | ±(2 °C + 2 %) |
Nastavenie rozsahu | automatické / manuálne |
Minimálne rozpätie (automaticky / manuálne) | 1°C / 0,1 °C |
Snímky | |
Typ zaostrenia | MultiSharp / manuálny |
IR spektrum | Ano |
Počet paliet pre IR zobrazenie | 16 |
Viditeľné spektrum | Ano |
Min. vzdialenosť zaostrenia | 15 |
Rozlíšenie | 5 Mpixelov |
Prelínanie obrazu - IR-Fusion | Ano |
Funkcia | |
Izotermálna analýza | ÁNO |
Korekcia emisivity | Ano |
Korekcia vlhkosti | Ne |
Korekcia teploty (pozadie) | Ano |
Korekcia vzdialenosti | Ano |
Zaostrenie LaserSharp | Ne |
Korekcia vzdialenosti | ÁNO (automaticky) |
Korekcia priestupnosti | Ano |
Kompenzácia paralaxu | Ano |
Užívateľské značky | ÁNO |
Stredový rámček | MIN/MAX/AVG |
Zobrazenie MIN/MAX | Ano |
Zobrazenie teploty bodu | Ano |
Funkcia ALARM Hi | Ano |
Funkcia ALARM Lo | Ano |
Displej / pamäť / výstup | |
Displej | Pomocou SW |
Pamäť | Pomocou SW |
Formát záznamu | Pomocou SW IS2/BMP/JPG/GIF/TIFF/PNG |
Sekvencia/teplotný triger | Ano |
Záznam videa / stream | AVI,MPEG,IS3 / ÁNO |
Video výstup | Pomocí SW |
Bezdrátový FC systém | Ne |
Bluetooth/Wifi | Ne |
Hlasové poznámky | Ano |
Textové poznámky | Ano |
Foto poznámky | Ano |
Všeobecné údaje | |
Laserový zameriavač | Ne |
LED svietidlo | Ne |
Diaľkové ovládanie | Ano |
Napájanie | AC 110-230V, 50/60 Hz |
Prevádzková teplota | -10 °C … 50 °C |
Prevádzková vlhkosť | 10 % … 95 % |
Skladovacia teplota | -20 °C … 50 °C |
Stupeň krytia | IP67 |
Hmotnosť (vrátane batérie) | 1 kg |
Rozmery | 83 x 83 x 165 mm |
