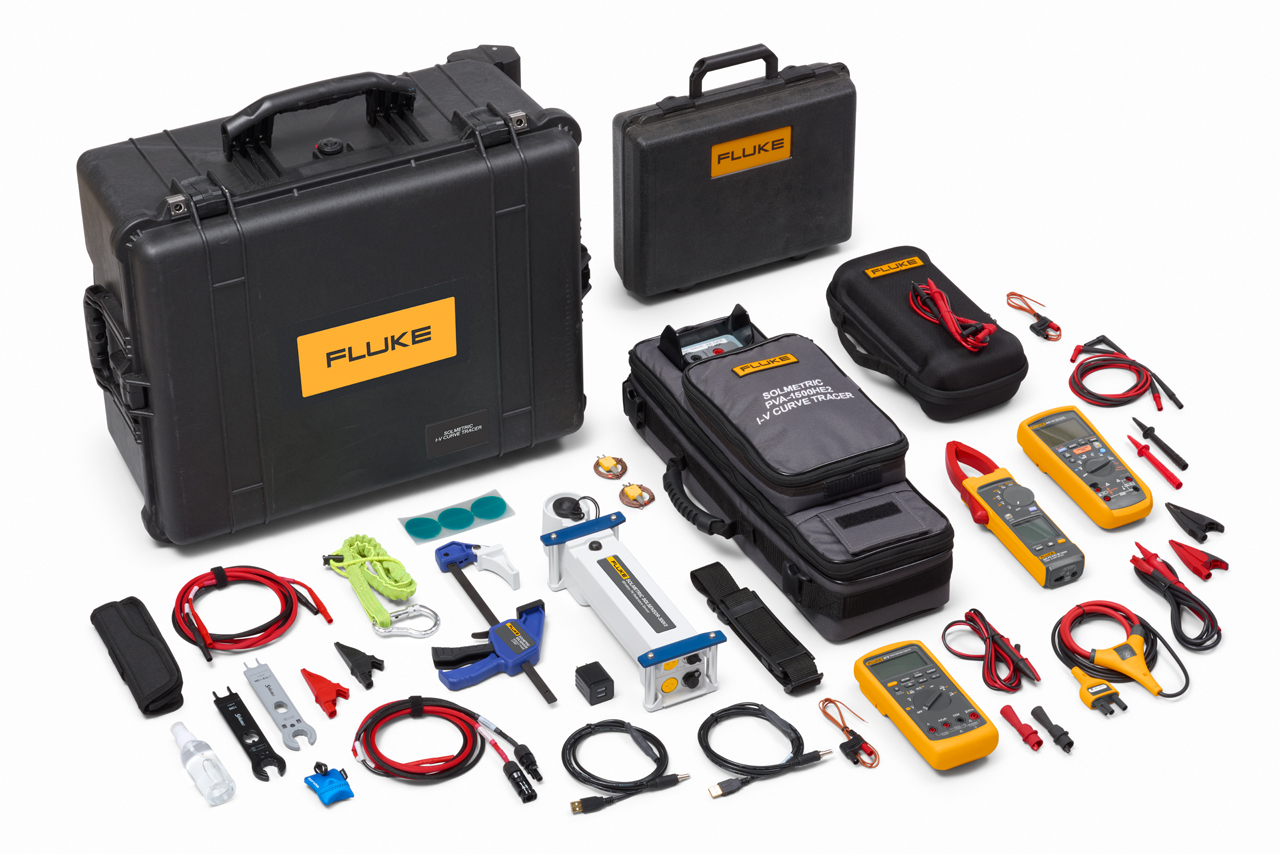

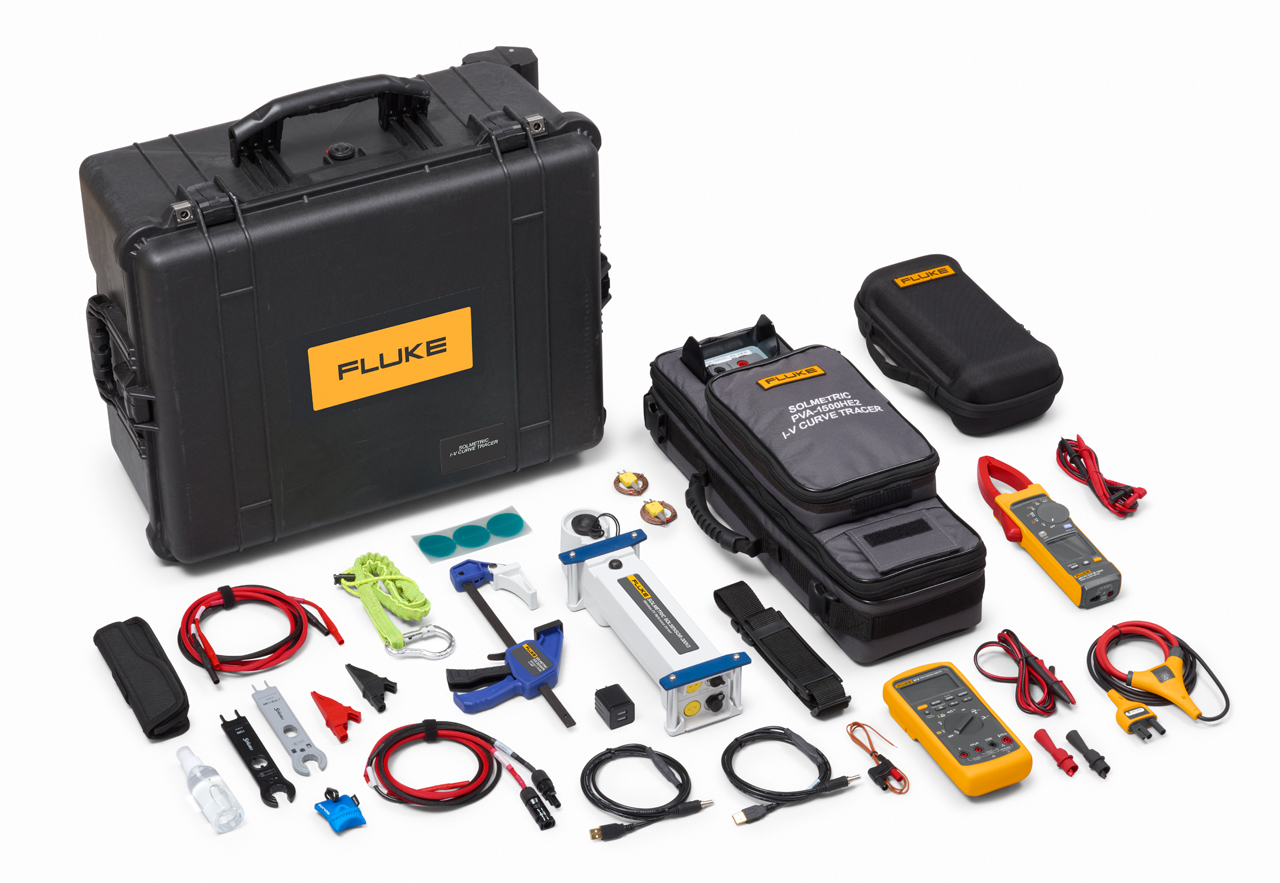

Fluke Solmetric PVA‑1500

Popis produktu

Analyzátor FV panelů a sledovač křivky I‑V řady PVA‑1500

Fluke Solmetric PVA‑1500 je špičková sada sledovače křivky I‑V navržená k měření provozních vlastností FV systémů. S tímto vysoce přesným zkušebním zařízením můžete spolehlivě vyhodnocovat stav a provozní vlastnosti solárních modulů a polí a provádět informovaná rozhodnutí k zvýšení jejich výkonu a životnosti.
PVA kromě toho generuje křivku P‑V (výkon proti napětí), hodnoty Isc, Voc, Imp, Vmp, Pmax, faktor plnění a faktor výkonnosti (poměr naměřeného a očekávaného maximálního výkonu).

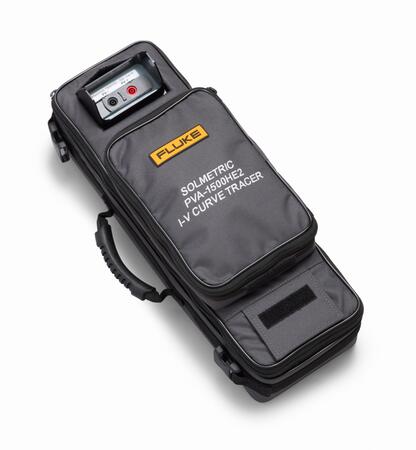

Přístroj PVA‑1500HE2 je specificky navržen k měření všech typů řetězců, včetně těch s moduly s vysokou účinností, až do 30 A.

Přístroj PVA a snímač SolSensor™ komunikují bezdrátově s počítačem přes Wi‑Fi s bezdrátovým dosahem 100m při přímé viditelnosti. To znamená žádné kabely, rychlé nastavení, možnost pohybu při odstraňování problémů s řetězci a flexibilita při měření více slučovačů s jediným nastavením snímače SolSensor™.
Data jsou zpracovány pomocí Aplikace PVA a nástroje Data Analysis Tool (Win10/Win11), které lze stáhnout k bezplatnému použití s jakýmkoliv přístrojem PVA.

Hlavní parametry

• Rozsah napětí 20-1500 V DC
• přesnost měření výkonu ±(1,7 % + 1,0 W) (proud ≥3 A, účinnost modulu
• volitelný počet bodů I‑V křivky (100 nebo 500)
• maximalní proud pro moduly s účiností ≥19 % až 30 A (PVA-1500HE2)
• až 400 měření za hodinu
• Doba trvání voltampérového měření 0,05 až 2 s
• certifikáty: CAT III 1500 V, CE, UKCA, TUV

SolSensor

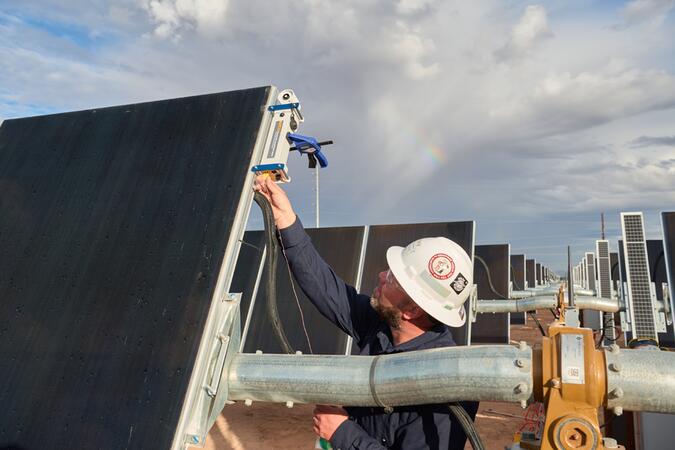

Snímač SolSensor™ poskytuje FV modelu hodnoty hustoty zářivého toku, teploty modulu a sklonu pole. Model tyto informace využívá k odhadu tvaru křivky I‑V v daných provozních podmínkách a k převedení naměřené křivky do standardních testovacích podmínek. Snímač SolSensor™ se připíná k rámu modulu a automaticky orientuje snímač hustoty zářivého toku k rovině pole.

Snímač SolSensor™ má dva vstupy pro externí termočlánek k měření teplot na zadní straně modulu. Efektivní teplotu článku lze také vypočítat přímo z naměřené křivky I‑V podle normy IEC 60904‑5. Volitelná funkce SmartTemp™ přístroje PVA kombinuje tyto dvě metody pro zajištění nejlepší přesnosti.

• Přesné měření zařivého toku ±2 %
• Přesé měření teploty článku ±2 °C
• Přesné měření sklonu
• Interval aktualizace 3,5s
• rozměry: 380x110x70 mm
• hmotnost: 900g

Komunikace

• Komunikace pomocí Wifi
• Software Data AnalysisTool (DAT)
• PVA aplikace

Napájení, provozní podmínky, konstrukce, záruka

• Výdrž baterie < 8 hodin
• Rozměry a váha 1500T2: 432*216x152, 6600 g
• Rozměry a váha 1500HE2: 533*216x152, 7300 g

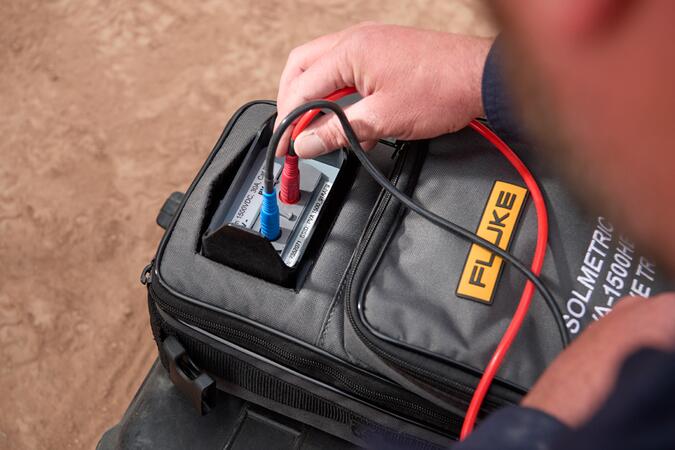

• PV konektor: Staubli MC4-EVO2, banánky (pro 1500HE2)
• Alarmy: překročení napětí,překročení proudu , přehřátí, otočená polarita

Služby k dodávanému přístroji

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje
• Prodejní i poprodejní podpora
• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací
