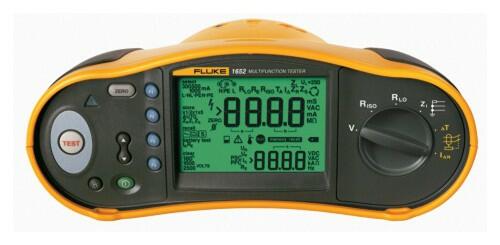

Fluke 1652 - Prístroj na testovanie elektrických inštalácií
Tester elektrických inštalácií podľa EN 61557
Prístroj meria izolačné odpory, impedanciu smyčky, vnútorný odpor siete, napätie, frekvenciu, malé odpory, meranie nabiehajúcim prúdom, analyzuje prúdové chrániče.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Nahradené produktmi
Varianty: 2
Fluke 1662Tester elektrických inštaláciíMeria izolačné odpory, malé odpory a prepojenia, impedanciu slučky, vnútorný odpor siete, analyzuje prúdové chrániče A a AC, napätie, kmitočet. Počítačové rozhranie a pamäť.
Popis produktu
- Meranie izolačného odporu do 1 000 MΩ, skúšobné napätie: 250, 500 a 1 000 V
- Meranie doby vybavenia a vybavovacieho prúdu prúdových chráničov
- Meranie impedancie smyčky
- Meranie impedancie smyčky L-PE a vnútorného odporu siete L-N
- Výpočet skratového (L-PE) prípadne poruchového prúdu (L-N)
- Meranie zemného odporu
- Meranie malých odporov, test prepojenia
- Meranie napätia, prúdu a frekvencie
- Nastaviteľné maximálne dotykové napätie UL
- Kompenzácia vlastného odporu meracích prívodov
Technické parametre
Parametry
| Meranie napätia |  Ano |
|---|---|
| Meranie prúdu |  Ne |
| Meranie frekvencie | Ano |
| Izolačný odpor testovacie napätie | 1000 V |
| Izolačný odpor test. napätie | 50 V … 1 kV |
| Izolačný odpor | 10 kΩ … 1 GΩ |
| Impedancia slučky | Ano |
| Impedancia slučky | 10 mΩ … 2 kΩ |
| Vnútornýá odpor siete | 10 mΩ … 2 kΩ |
| Výpočet skratového prúdu | 0 A … 50 kA |
| Selektívne meranie | Ne |
| Malé odpory | Ano |
| Malé odpory | 10 mΩ … 2 kΩ |
| Test. prúd | 0,2 A |
| Zemné odpory | Ne |
| Meranie pomocou zemných sond | Ne |
| Selektívne meranie s prúdovou sondou | Ne |
| Prúdové chrániče | Ano |
| Typ testovaných prúdových chráničov | AC, AC/S, A, A/S |
| Menovitý vybavovací prúd | 10, 30, 100, 300, 500, 1000mA |
| Nastavenie násobku | 1/2, 1, 5 |
| Meranie doby vybavenia | Ano |
| Meranie vybavovacieho prúdu | Ano |
| Meranie dotykového napätia | Ano |
| Indikácia sledu fáz | Ne |
| Pamäť | Ne |
| Rozhranie | Ne |
| Elektrická bezpečnosť CAT | 3 |
| Stupeň krytia IP | 40 |
| Dobíjacie batérie | Ne |
| Napájanie | 6x 1,5V AA |
| Hmotnosť | 1,3 kg |
| Rozmery | 100 x 250 x 125 |
| Měření izolačních odporů | |||
| Měřicí rozsah | Zkušební napětí | Přesnost | |
|---|---|---|---|
| 100 kΩ...20 MΩ...200 MΩ | 250 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...20 MΩ...200 MΩ...500 MΩ | 500 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...200 MΩ...1000 MΩ | 1000 V | ±(1,5% + 3 dig.) | |
| Měření napětí, kmitočtu | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...500 V/45...66 Hz | 0,1 V | ±(0,8% + 3 dig.) | |
| Měření impedance | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...20 Ω.. 200 Ω...2 kΩ | 0,01...0,1...1 Ω | ±(3% + 10 dig.) | |
| Zkratový/poruchový proud: 0...50 kA | |||
| Měření malých odporů | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...20 Ω.. 200 Ω...2 kΩ | 0,01...0,1...1 Ω | ±(1,5% + 3 dig.) | |
| Měření proudových chráničů | |||
| Nastavitelný jmenovitý vybavovací proud | 10, 30, 100, 300, 500, 1000 mA | ||
| Nastavitelný násobek IaN | 1/2×, 1×, 5× | ||
| Typy testovaných chráničů | typ AC bez zpoždění nebo se zpožděním typ A bez zpoždění nebo se zpožděním |
||
| Testování proudem s fází | 0° i 180° | ||
| Test nabíhajícím proudem | |||
| Proudový rozsah | 50...110% jmenovitého proudu | ||
| Krok navýšení proudu | 10% jmenovitého proudu | ||
| Doba zpoždění | 300 ms/krok (standardní chrániče) 500 ms/krok (chrániče se zpožděním) |
||
| Všeobecná data | |||
| Zobrazení | Velkoplošný podsvětelný LCD 2 × 1999 digitů | ||
| Vnitřní paměť | 500 měření | ||
| Napájení | 6× 1,5 V baterie AA | ||
| Elektrická bezpečnost | ČSN EN 61010 - CAT III/600 V - 2 | ||
| Stupeň krytí | IP 40 | ||
| Hmotnost | cca 1,5 kg | ||
| Rozměry | 100×250×125 mm | ||
