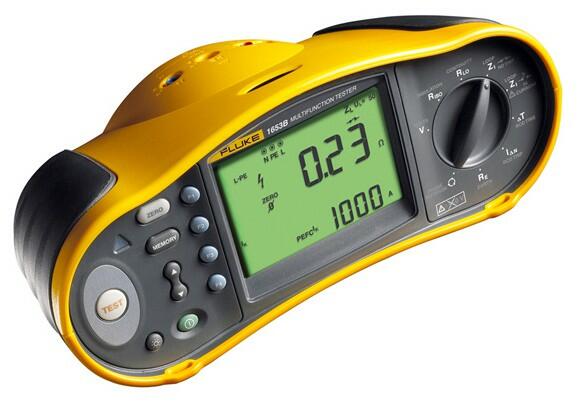

Fluke 1653 - prístroj na testovanie elektrických inštalácií
Tester elektrických inštalácií podľa EN 61557
Prístroj meria izolačné odpory, impedanciu smyčky, vnútorný odpor siete, napätie, frekvenciu, malé odpory, sled fáz. Komplexná analýza prúdových chráničov, meranie nabiehajúcim prúdom, Pamäť na 500 meraní s prenosom do PC.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Ivana Pallová
Technicko-obchodná specialistka testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO a ostatné.
Nahradené produktmi
Varianty: 2
Fluke 1663Tester elektrických inštaláciíMeria izolačné odpory, malé odpory a prepojenia, impedanciu slučky, vnútorný odpor siete, uzemnenie, analyzuje prúdové chrániče A, AC, B a B+, napätie, kmitočet. Počítačové rozhranie a pamäť.
Voliteľné príslušenstvo k Fluke 1653 - prístroj na testovanie elektrických inštalácií
Sada na meranie zemného odporu
ES165XTaška, 3 ks vodiče s krokosvorkou, 2 ks T-sondy
OBJ: FL.2104706
EAN: 0095969245074
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
249 EUR/ks
306,27 EUR s DPH
+-
Softvér
FVF-SC2FlukeView Forms Software + IR USB kábel
OBJ: FL.1576734
EAN: 0095969090483
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
416 EUR/ks
511,68 EUR s DPH
+-
Popis produktu
- Meranie izolačného odporu do 1 000 MΩ, skúšobné napätie: 50, 100, 250, 500 a 1 000 V
- Meranie doby vybavenia a vybavovacieho prúdu prúdových chráničov
- Meranie zemného odporu trojvodičovou metódou 62 %
- Meranie impedancie smyčky
- Meranie impedancie smyčky L-PE a vnútorného odporu siete L-N
- Výpočet skratového (L-PE) prípadne poruchového prúdu (L-N)
- Meranie zemného odporu
- Meranie malých odporov, test prepojenia
- Meranie sledu fáz
- Meranie napätia, prúdu a frekvencie
- Nastaviteľné maximálne dotykové napätie UL
- Kompenzácia vlastného odporu meracích prívodov
- Vnútorná pamäť (500 meraní)
- IR rozhranie pre pripojenie PC
- „Časové razítko“ priradenie dátumu a času k uloženej nameranej hodnote
- Užívateľský SW na zvláštnu objednávku
Technické parametre
Parametry
| Meranie napätia |  Ano |
|---|---|
| Meranie prúdu |  Ne |
| Meranie frekvencie | Ano |
| Izolačný odpor testovacie napätie | 1000 V |
| Izolačný odpor test. napätie | 50 V … 1 kV |
| Izolačný odpor | 10 kΩ … 1 GΩ |
| Impedancia slučky | Ano |
| Impedancia slučky | 10 mΩ … 2 kΩ |
| Vnútornýá odpor siete | 10 mΩ … 2 kΩ |
| Výpočet skratového prúdu | 0 A … 50 kA |
| Selektívne meranie | Ne |
| Malé odpory | Ano |
| Malé odpory | 10 mΩ … 2 kΩ |
| Test. prúd | 0,2 A |
| Zemné odpory | Ano |
| Meranie zemných odporov | 0,1 Ω … 2 kΩ |
| Meranie pomocou zemných sond | Ano |
| Selektívne meranie s prúdovou sondou | Ne |
| Prúdové chrániče | Ano |
| Typ testovaných prúdových chráničov | AC, AC/S, A, A/S |
| Menovitý vybavovací prúd | 10, 30, 100, 300, 500, 1000mA |
| Nastavenie násobku | 1/2, 1, 5 |
| Meranie doby vybavenia | Ano |
| Meranie vybavovacieho prúdu | Ano |
| Meranie dotykového napätia | Ano |
| Indikácia sledu fáz | Ano |
| Pamäť | Ano |
| Interná pamäť | 500 merania |
| Rozhranie | Ano |
| Typ rozhrania | IR RS 232 |
| Elektrická bezpečnosť CAT | 3 |
| Stupeň krytia IP | 40 |
| Dobíjacie batérie | Ne |
| Napájanie | 6x 1,5V AA |
| Hmotnosť | 1,3 kg |
| Rozmery | 100 x 250 x 125 |
| Měření izolačních odporů | |||
| Měřicí rozsah | Zkušební napětí | Přesnost | |
|---|---|---|---|
| 10 kΩ...50 MΩ | 50 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...20 MΩ...100 MΩ | 100 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...20 MΩ...200 MΩ | 250 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...20 MΩ...200 MΩ...500 MΩ | 500 V | ±(1,5% + 3 dig.) | |
| 100 kΩ...200 MΩ...1000 MΩ | 1000 V | ±(1,5% + 3 dig.) | |
| Měření napětí, kmitočtu | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...500 V/50...60 Hz | 0,1 V | ||
| Měření uzemnění | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...200 Ω...2 kΩ | 0,1...1 Ω | ±(2% + 5 dig.) | |
| Měření impedance | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...20 Ω.. 200 Ω...2 kΩ | 0,01...0,1...1 Ω | ±(3% + 10 dig.) | |
| Zkratový/poruchový proud: 0...50 kA | |||
| Měření malých odporů | |||
| Měřicí rozsah | Rozlišení | Přesnost | |
| 0...20 Ω...200 Ω...2 kΩ | 0,01...0,1...1 Ω | ±(1,5% + 3 dig.) | |
| Měření proudových chráničů | |||
| Nastavitelný jmenovitý vybavovací proud | 10, 30, 100, 300, 500, 1000 mA | ||
| Nastavitelný násobek IaN | 1/2×, 1×, 5× | ||
| Typy testovaných chráničů | typ AC bez zpoždění nebo se zpožděním typ A bez zpoždění nebo se zpožděním |
||
| Testování proudem s fází | 0° i 180° | ||
| Test nabíhajícím proudem | |||
| Proudový rozsah | 50...110% jmenovitého proudu | ||
| Krok navýšení proudu | 10% jmenovitého proudu | ||
| Doba zpoždění | 300 ms/krok (standardní chrániče) 500 ms/krok (chrániče se zpožděním) |
||
| Všeobecná data | |||
| Zobrazení | Velkoplošný podsvětelný LCD 2 × 1999 digitů | ||
| Vnitřní paměť | 500 měření | ||
| Napájení | 6× 1,5 V baterie AA | ||
| Elektrická bezpečnost | ČSN EN 61010 - CAT III/600 V - 2 | ||
| Stupeň krytí | IP 40 | ||
| Hmotnost | cca 1,5 kg | ||
| Rozměry | 100×250×125 mm | ||
