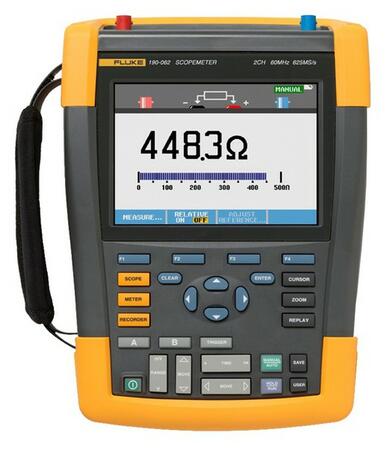

Fluke 190-102 - Digitálny prenosný osciloskop
Prenosný batériový osciloskop Fluke 190 II druhej generácie
Druhá generácia prenosných batériových osciloskopov (scopmetrov) s izolovanou architektúrou a šírkou pásma 100 MHz.
Nahradené produktmi
Přenosný dvoukanálový bateriový osciloskop (scopemetr) s izolovanou architekturou a šířkou pásma 100 MHz s integrovaným multimetrem a záznamníkem. USB a Wifi komunikace.
Voliteľné príslušenstvo k Fluke 190-102 - Digitálny prenosný osciloskop
Kniha na 108 stranách názorně představuje na praktických příkladech možnosti a funkce osciloskopů při diagnostice zařízení.
Při zakoupení osciloskopu obdržíte tuto knihu jako malý dárek ZDARMA.
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
AC rozsah 1 A ... 400 A
Priemer otvoru ø32 mm, pripojenie BNC samec, 600V CAT IV
Zjistit více
AC rozsah 1 A ... 3000 A
Dĺžka prevodníka 61cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
AC rozsah 1 A ... 3000 A
Dĺžka prevodníka 91,5cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
AC rozsah 1 A ... 6000 A
Dĺžka prevodníka 61cm, pripojenie BNC samec, , 600V CAT III
Zjistit více
Popis produktu
- Druhá generácia dvojkanálových osciloskopov
Fluke rady 190 so šírkou pásma 100 MHz - Dva nezávislé izolované kanály až do 1 000 V
- Farebný displej 127 x 88 mm s rozlíšením 320 x 240 bodov
- Vzorkovanie v reálnom čase 1,25 GS/s
- Doba vzostupnej hrany 3,7 ns
- Možnosť voľby filtorv 20 kHz, 20 MHz a plná šírka pásma
- Digitálny dosvit obrazovky ako u analógového osciloskopu (200 cd/m2)
- Rýchla aktualizácia displeja umožňuje sledovať i veľmi rýchlo meniace sa deje
- Režim Connect-and-View™ zaisťuje dokonalú stabilitu aj pri zapnutí prístroja a zmene meracích podmienok (napr. spínanie motorov a riadiacich signálov)
- Automatické zachytenie až 100 obrazoviek
- Frekvenčná spektrálna analýza FFT
- Kurzory, funkcia ZOOM, matematické funkcie
- TRMS multimeter so zobrazením 5 000 číslic
- Meranie AC, DC a AC+DC napätí
- Meranie AC, DC prúdov (pomocou prúdových prevodníkov, viď objednacie údaje)
- Meranie frekvencie, výkonov (W, VA, VAr), teploty (s teplotnou sondou)
- Ďalšie meracie funkcie: Vpeak min, Vpeak max, Vpeak-peak, doba vzostupnej hrany tr, doba zostupnej hrany tf, fáza, PF, šírka pulzu, strieda, dBV, dBm, V/Hz, VPWM AC, VPWM AC+DC
- Špeciálne meracie funkcie: prúd, napätie a výkon za čas určený rozpätím kurzorov (mA*s, V*s, W*s)
- Režimy záznamov:
- Režim Scope (Normal, Fast a Full) umožňuje záznam 10 000 vzoriek na jednu obrazovku
- Režim ScopeRecord Roll so záznamom dát od 6 s do 48 hodín
(5 ms/div až 2 min/div) - TrendPlot™ s rýchlosťou 5 meraní /s a záznamom dát až 22 dní
(5 s/div až 30 min/div) - Akumulátor Li-ion umožňuje prevádzku až 7 hodín
- Dve komunikačné rozhrania USB – jedno na pripojenie externej pamäte a druhé na pripojenie prístroja k PC s použitím SW Fluke View® (voliteľné príslušenstvo)
- Bezpečnostná kategória CAT III/1 000 V a CAT IV/600 V
- Rázuvzdorné a kompaktné púzdro
Technické parametre
Parametry
Typ | Digitální |
---|---|
Zobrazenie | LCD |
Šírka pásma | 100 MHz |
Počet vstupov | 2 |
Izolované vstupy | Ano |
Vzorkovacia rýchlosť | 1,25 GS/s |
Opakované deje | 1,25 GS/s |
Vertikálne rozlíšenie | 8 Bit |
Citlivosť vstupu / dílek | 2 mV … 100 V |
Časová základňa / dielik | 5 ns … 120 s |
Multimeter | Ano |
Analýza zberníc - BUSHealth | Ne |
Rozhranie NFC | Ne |
Chod na batérie | Ano |
El. bezpečnosť CAT | 4 |
Poznámka | Veľkosť pamäte je 10 000 vzoriek na kanál pre režim osciloskopu a 30 000 vzoriek pre režim ScopeRecord |
