Analógové meracie prístroje s vybračným meracím ústrojenstvom, M-séria.
Použitie

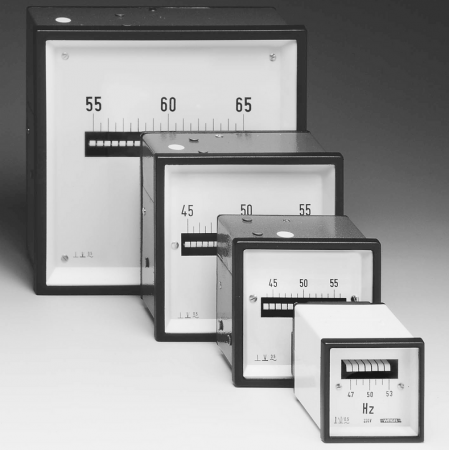

Rozvádzačové meracie prístroje FQ 48/72/96/144 v plechovom púzdre s vibračným meracím ústrojenstvom sa používajú pre meranie kmitočtov sieťového napätia 50 alebo 60 Hz. Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň alebo mozaikových rasterových panelov.
Meracie ústrojenstvo
Vibračné meracie ústrojenstvo s oceľovými jazýčkami.
Elektrické vlastnosti
Meraná veličina |
kmitočet |
Dovolené kolísanie napätia |
± 10% men. hodnoty |
Medz preťažiteľnosti |
(podľa DIN EN 60 051-1) 1,2 násobok |
Stupeň krytia |
IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Kategória merania |
CAT III |
Pracovné napätie |
viď. katalógový list |
Stupeň znečistenia |
2 |
Meracie rozsahy
meracie rozsahy | rozlíšenie | počet jazýčkov |
47...50...53 Hz |
1 Hz |
7 |
(len FQ 48) |
47...50...53 Hz |
½ Hz |
13 |
(ne FQ 48) |
44...50...56 Hz |
1 Hz |
13 |
(ne FQ 48) |
45...50...55 Hz |
½ Hz |
21 |
(ne FQ 48/72) |
57...60...63 Hz |
1 Hz |
7 |
(len FQ 48) |
57...60...63 Hz |
½ Hz |
13 |
(ne FQ 48) |
54...60...66 Hz |
1 Hz |
13 |
(ne FQ 48) |
55...60...65 Hz |
½ Hz |
21 |
(ne FQ 48/72) |
|
menovité napätie | vlastná spotreba cca |
|
100 V |
0,4 VA |
110 V |
0,5 VA |
230 V |
1,0 VA |
400 V |
1,5 VA |
500 V |
< 3 VA |
600 V |
< 3 VA |
Indikácia
Delenie stupnice |
hrubé a jemné |
Usporiadenie jazýčkov |
vodorovné |
Presnosť pri menovitých podmienkach
Trieda presnosti |
0,5 |
Menovité podmienky |
Teplota okolia |
23°C |
Prevádzková poloha |
menovitá ± 1° |
Vstupná veličina |
menovitá hodnota meracieho rozsahu |
Ostatné |
podľa DIN EN 60 051-1 |
Ovplyvňujúce veličiny |
Teplota okolia |
23°C ± 2 K |
Prevádzková poloha |
menovitá ± 5° |
Intenzita cudzích magnetických polí |
0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
Klimatické vlastnosti |
klimatická trieda 2, podľa VDE/VDI 3540 |
Rozsah pracovných teplôt |
-25...+40 °C |
Rozsah skladovacích teplôt |
-25...+65 °C |
Relatívna vlhkosť vzduchu |
≤ 75 % roč. priemer, bez orosenia |
Rázová odolnosť |
15 g, 11 ms |
Vibračná odolnosť |
2,5 g, 5...55 Hz |
Schémy pripojenia

Rozmerový náčrtok

Rozmery [mm] | FQ 48 | FQ 72 | FQ 96 | FQ 144 |
a |
48 |
72 |
96 |
144 |
b |
45 |
66,5 |
90,5 |
137 |
c |
61 |
52 |
58 |
58 |
