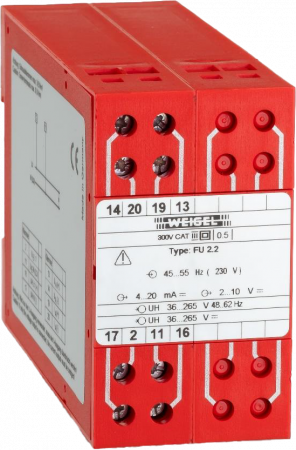

FU 2.2 - Merací prevodník frekvencie
Merací prevodník frekvencie.
Dopyt na produktPorovnať
Popis produktu
Merací prevodník frekvencie.
Rozšírené informácie
Použitie
Prevodníky FU 2.2 sú vyrobené na báze mikroprocesorovej technológie. Merajú kmitočty vstupných signálov a prevádzajú ich na vnútený jednosmerný prúdový a napäťový signál. Tieto výstupné signály môžu byť indikované ukazovacími prístrojmi, ciachovanými v jednotkách meranej veličiny alebo môžu byť použité pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač, počítač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch. Napájacie napätie sa privádza na samostatný vstup pomocného napájania. Vstup, výstup a pomocné napájanie sú vzájomne galvanicky oddelené. Výstupy sú odolné proti skratu a rozpojeniu. Prevodníky sú konštruované podľa najnovjších bezpečnostných predpisov a sú skúšané proti rušeniu. Sú určené pre zabudovanie do elektrických strojov a rozvádzačov. Pritom je potrebné dodržovať príslušné bezpečnostné predpisy a ustanovenia.
Popis funkcie
Vstupné striedavé napätie je prevedené na obdlžníkový signál, ktorý sa privádza do mikroprocesora. Mikroprocesor signál spracuje a vyhodnotí v reálnom čase. Prevodníkom D/A je digitálny signál prevedený na analógový. Po oddelení galvanickým optickým členom je privedený na vstupy koncových stupňov. Koncové stupne signál zosilňujú na unifikovaný jednosmerný prúd a napätie.
Upozornenie
Oba výstupy nesmú byť vzájomne prepojené.
Funkčná schéma
Vstupné veličiny
| Vstupná veličina | striedavé napätie |
|---|---|
| Meraná veličina | kmitočet fE fEmin ≥ 14 Hz fEmax ≤ 500 Hz |
| Hranica preťažiteľnosti | 1,2*UEN trvalo 2*UEN max. po dobu 1 s |
| Meracie rozsahy fEmin...fN...fEmax |
45...50...55 Hz (trieda 0,2) 48...50...52 Hz (trieda 0,3) 55...60...65 Hz (trieda 0,2) 58...60...62 Hz (trieda 0,5) 360...400...440 Hz (trieda 0,2) 380...400...420 Hz (trieda 0,2) |
| Menovité napätie UEN | 100, 110, 115, 120, 230, 240, 380, 400, 415, 440 V |
Výstupné veličiny
| Prúdový výstup | |
| Výstupný prúd IA | vnútený jednosmerný prúd (0...20 mA) * |
|---|---|
| Menovitý prúd IAN | 0...20 mA alebo 4...20 mA |
| Výstupná záťaž RA | 0...10 V / IAN |
| Obmedzenie prúdu | na cca. 120 % koncovej hodnoty na cca. 100...140 % koncovej hodnoty (na vyžiadanie) |
| Napěťový výstup | |
| Výstupní napětí UA | vnútené jednosmerné napätie (0...10 V) * |
| Menovité napätie UAN | 0...10 V alebo 2...10 V |
| Výstupná záťaž RA | ≥ 4 kΩ |
| Chyba záťaže | ≤ 0,1 % pri zmene záťaže o 50 % |
| Zvyškové vlnenie | ≤ 1 %eff |
| Doba ustálenia | Doba ustálenia cca 500 ms |
| Napätie naprázdno | ≤ 15 V |
| Bipolárny výstup | |
| zvláštne prevedenie na vyžiadanie s napájaním H4 a H5 (napr. -20...0...20 mA) | |
Ak bude pripojený iba napäťový výstup, musí sa prúdový výstup skratovať.
Prevodné charakteristiky
Pomocné napájanie
| Kód | Pomocné napájanie | Príkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= alebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= alebo 65...253 V~ | < 4...7 VA |
Presnosť pri menovitých podmienkach
| Presnosť | Δf = fEmax - fEmin |
| Trieda 0,2 | (±0,2 % z Δf) pri fEmin/Δf ≤ 10 |
|---|---|
| Trieda 0,3 | (±0,3 % z Δf) pri 10 < fEmin/Δf ≤ 12 |
| Trieda 0,5 | (±0,5 % z Δf) pri 12 < fEmin/Δf |
| Teplotný drift | ≤ 0,008 %/K (platí pre štandadné prevedenie a max. po dobu 1 roka) |
| Menovité podmienky | |
| Kmitočet | fN |
| Priebeh signálu | sínusový, činiteľ harmonického skreslenia ≤ 0,1 % |
| Napätie | UEN ±1 % |
| Záťaž | 0,5*RA max. ±1 % prúd 2 kΩ ±1 % napätie |
| Pomocné napájanie | UHN ±1 %, 48...62 Hz |
| Teplota okolia | 23 °C ±1 K |
| Doba zahorenia | ≥ 5 min |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | 0...+ 55 °C |
| Rozsah skladovacích teplôt | - 25...+ 65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % ročný priemer, bez orosenia |
Predpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštne prevedenie
| Vstupné veličiny | |
| Vstupný kmitočet fE | iný než štandardný (na vyžiadanie) |
|---|---|
| Men. vstupné napätie UEN | iné než štandardné (na vyžiadanie) |
Schéma pripojenia
Obsadenie svoriek
| Schéma | Svorka | Funkcia |
 |
2 | UE L1 napäťový vstup |
|---|---|---|
| 5 | UE N napäťový vstup | |
| 13 | UA (+) napäťový výstup | |
| 14 | UA (-) napäťový výstup | |
| 16 | UH L1 (+) vstup pomocného napájania | |
| 17 | UH N (-) vstup pomocného napájania | |
| 19 | IA (+) prúdový výstup | |
| 20 | IA (-) prúdový výstup | |
| Čísla svoriek odpovedajú údajom v schémach pripojenia (podľa DIN 43 807) | ||
Rozmerový náčrtok
Rozmery sú uvedené v milimetrochTechnické parametre
| Konštrukčné prevedenie púzdra | púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál púzdra | ABS/PC čierny so zhášacími prísadami, prevedenie podľa normy UL 94 V - 0 |
| Pripojovacie svorky | skrutkové svorky |
| Prierezy pripojovacích vodičov | max. ≤ 4 mm2 |
| Stupeň krytia | IP 40 púzdro, IP 20 svorky |
| Skúšobné napätie | 2210 V všetky obvody proti púzdru 3536 V merací obvod prúdu a pomocné napájanie proti výstupu 1330 V prúdy vzájomne a proti napätiam |
| Pracovné napätie | 300 V (sieťové napätie fáza-nula) |
| Trieda ochrany | II |
| Kategória prepätia | CAT III |
| Stupeň znečistenia | 2 |
| Rozmery š × v × d | 45 mm × 80 mm × 115 mm |
| Hmotnosť | cca. 0,22 kg |
