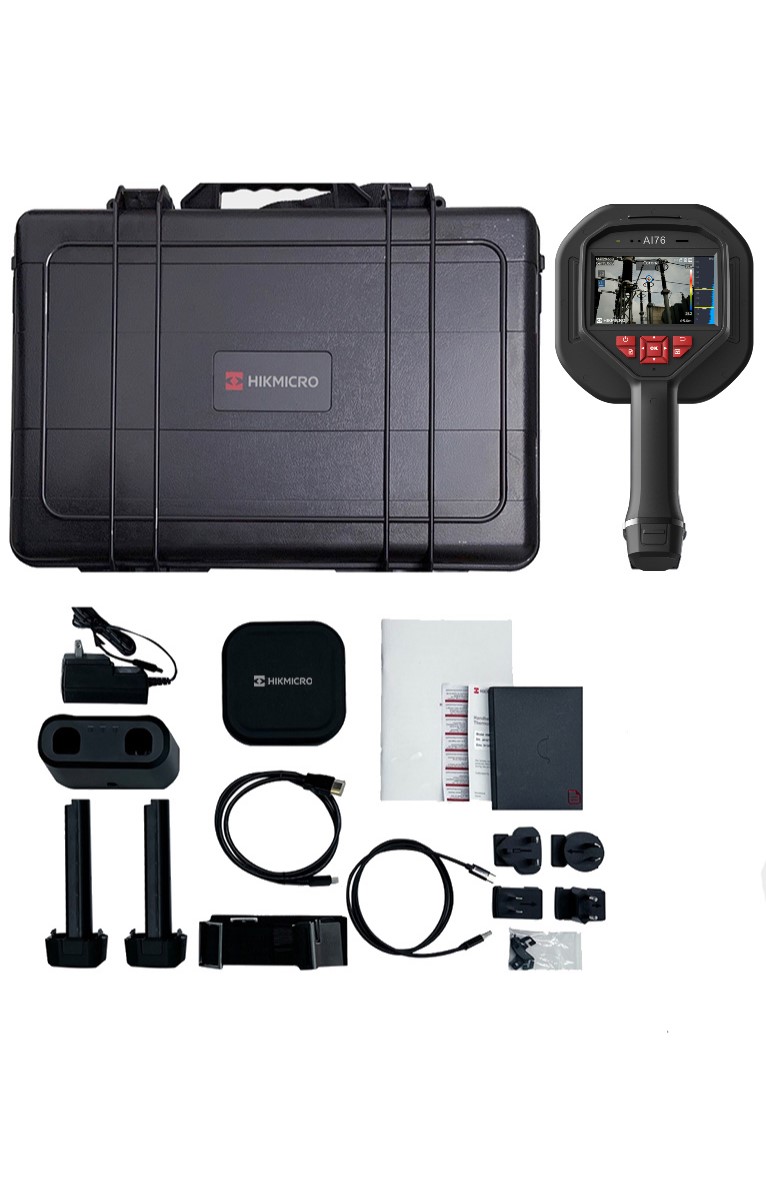

Hikmicro AI76 - Akustická kamera
Ručná priemyslová akustická kamera pre jednoduché a rýchle odhaľovanie únikov tlakového vzduchu a plynov alebo na detekciu korónových výbojov.Pre priemyselnú údržbu s intuitívnym ovládaním a jednoduchou obsluhou.
* Kontaktujte nás, individuálne podmienky *
Šírka pásma 96 kHz
Počet mikrofónov 136
Vzdialenosť 0,3 až 150 m
Zorné pole 50,2 °x 35,4 °
WiFi, Bluetooth, USB-C, Li-ion
Varianty k produktu Hikmicro AI76 - Akustická kamera (1)
Popis produktu
Akustická průmyslová kamera Hikmicro AI76
Ruční akustická průmyslová kamera Hikmicro Ai76, vybavená soustavou 136 nízkošumových MEMS mikrofonů zajišťujících široké zorné pole, umožňuje pracovníkům údržby rychle a přesně zjišťovat místa úniků tlakového vzduchu, plynů a podtlaku v systémech stlačeného vzduchu, a to i v hlučných prostředích.
Šířka pásma 96 kHz umožňuje vedle detekce úniků stlačeného vzduchu také detekci vysokonapěťových korónových a částečných výbojů (partial discharge) v dielektriku.
Zachycené zvukové vlny jsou zpracovány výkonným hardwarem a v reálném čase zobrazeny přes viditelný snímek. Díky možnosti snadné filtrace frekvencí snímaného zvuku nedělají problém ani hlučné výrobní provozy. Obsluha je intuitivní a snadná. Na 4,3" dotykovém displeji LCD se s vizuálním obrazem překrývá obraz zpracovaný elektronikou a rychle tak lze zjistit místo úniku.
Během několika hodin dokáže tým provést kontrolu celého závodu – a to vše během plného provozu. Lze rychle a jednoduše rozhodnout o opravách úniků vzduchu potřebných k zajištění efektivního provozu a snížení nákladů na energie. Snímky je možné ukládat a exportovat pro potřeby vytváření zpráv. Už nikdy nemusí zůstat úniky vzduchu bez povšimnutí.
Hlavní parametry
- Přístroj osazen 136 směrovými MEMS mikrofony pro detekci úniků
- Zpracování zvukových vln v reálném čase a vizualizace tohoto zdroje na viditelném snímku
- Funkce pro okamžitý odhad velikosti úniku, uniklého média a vyčíslení ztrát přímo v kameře
- Možnost vyhledávání částečných výbojů při údržbě vysokonapěťových zařízení
- Režim čítač výbojů nebo odhad velikosti a závažnosti úniků pro získání podrobností o konkrétním úniku nebo částečném výboji
- Frekvenčí rozsah detekce 0 kHz až 96 kHz s možností omezení frekvenčního pásma detektoru
- Vzorkovací frekvence mikrofonů 192 kHz
- Obnovovací frekvence snímků 25 Hz
- Spodní limit detekce <-15dB
- Horní limit detekce <120B
- Velikost úniku >0,0047 l/min při 6 barech ze vzdálenosti 0,5 m
- Velikost úniku >0,0073 l/min při 5 barech ze vzdálenosti 1 m
- Detekce výbojů 50/60 Hz
- Minimální pracovní vzdálenost 0,3 m
- Maximální pracovní vzdálenost 150 m
- Zorné pole 50,2° x 35,4°
- Možnost nastavení 8 uživatelských palet
- Objektiv s pevným ohniskem
- Digitální zoom 1,0x - 16,0x
- Funkce hlasové poznámky umožňuje uložení až 60 s hlasových poznámek ke každému snímku. Nahrávat a přehrávat je lze pomocí vestavěného mikrofonu nebo Bluetooth handsfree sady
- Funkce textových poznámek umožňuje přiřadit k snímku libovolné textové řetězce pro bližší specifikaci měření (255 znaků)
- Intuitivní uživatelské rozhranní
Komunikace, rozhraní a ukládání dat
|
|
|
|
|
|
|
Další funkce a parametry
- Displej 800 x 480, 4,3" LCD dotyková obrazovka
- Provoz na výměnný Li-Ion akumulátor
- Dobou provozu ≥ 2 hodin
- Funkce automatického vypnutí s volbou časové prodlevy a možností deaktivace
- Zachycování obrazu, kontrola a možnosti ukládání jednou rukou
- Montáž na stativ UNC ¼”-20
- Robustní konstrukce, ergonomický design
- Vysoký stupeň krytí IP54
- Mechanická odolnost na pád z 1,2 m
- Provozní teplota -20 až 50 °C
- Skladovací teplota -20 až 60 °C
- Rozměry: 31 cm × 16,5 cm × 11,7 cm
- Hmotnost: 1200 g
- Záruka na hlavní přístroj: 24 měsíců
Služby nabízené k námi dodaným kamerám
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
Software pro přístroj
|
Technické parametre
Parametry
Počet mikrofónov | 136 |
---|---|
Frekvenčný rozsah | 0 Hz … 96 kHz |
