B1L - Kompaktná termokamera
Kompaktná termovízna kamera
Infra spektrum frekvencií 25 Hz
Rozlíšenie 160 x 120 bodov
Rozsah -20 °C až 550 °C
Zorné pole 32,9 °x 44,4 °
Presnosť ± 2 °C alebo ± 2 %
WiFi, USB, Li-ion akumulátor
Nahradené produktmi
Infra aj viditeľné spektrum 25 Hz
Rozlíšenie 192 x 144 bodov
Superrozlíšenie 320 x 240 bodov
Rozsah -20 °C až 550 °C
Zorné pole 27,8 °x 37,2 °
WiFi, USB, Li-ion akumulátor
Varianty k produktu B1L - Kompaktná termokamera (1)
Voliteľné príslušenstvo k B1L - Kompaktná termokamera
Pro sérii B a E
HM-B201-MACRO
Pre sériu B
-20 ... 150 °C (± °C / ±3 % pre -20 ~ 150 °C)
0.12X, vzdialenosť: 30 mm, min. spot 100 um, min. na meranie 500 um
Pro sérii E, B a POCKET
Popis produktu

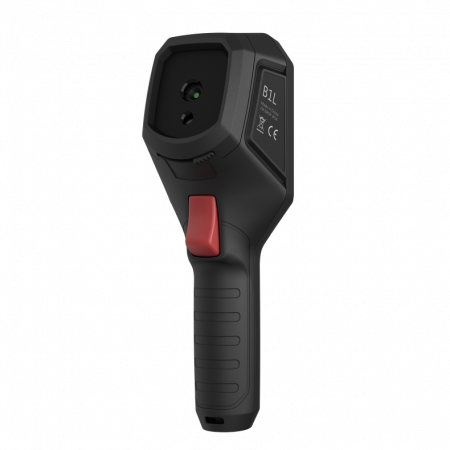

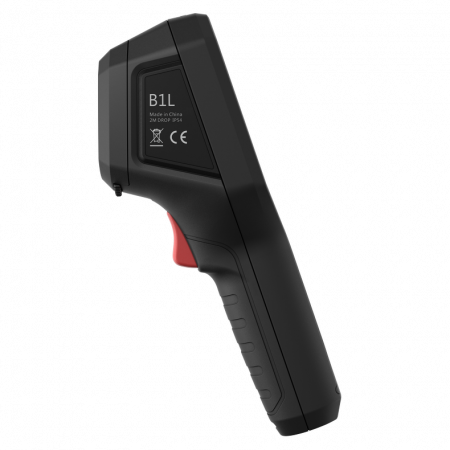

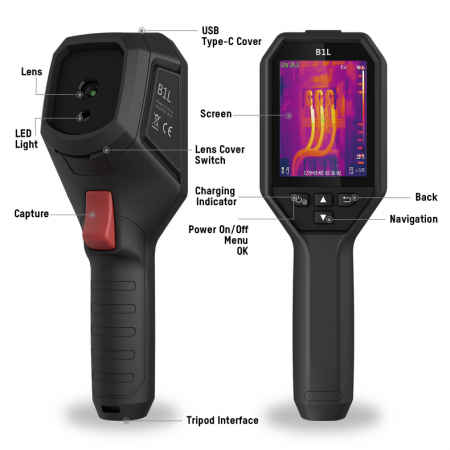

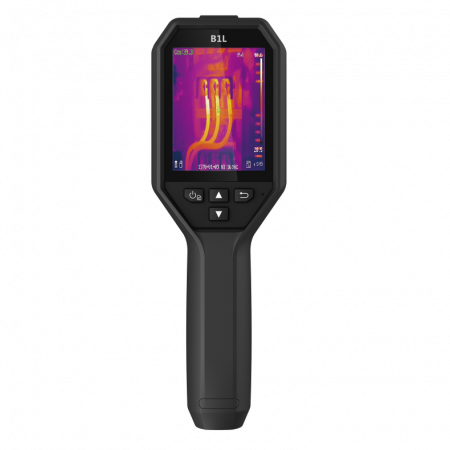

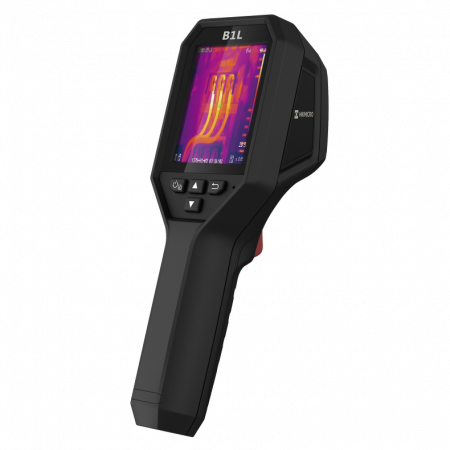

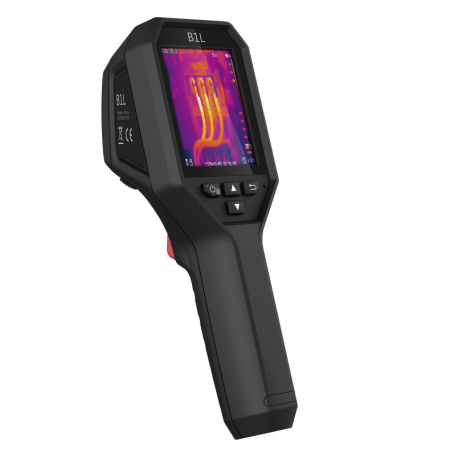

Kompaktná termokamera B1L
Kompaktná a odolná, ľahko prenosná termokamera s 3,2 palcovým LCD displejom veľkosti 320 x 240 bodov. Vhodná na priemyslové kontroly, umožňuje rýchle skenovanie elektrického vybavenia, strojov a ďalšieho majetku. Disponuje technológiou automatického vyhodnotenia najteplejšieho a najchladnejšieho bodu, užívateľského bodu alebo zvukového alarmu. Integrovaný akumulátor Li-ion pre až 8 h prevádzky.
Hlavné parametre
- Rozlíšenie detektora 160x120 (19 200 pixelov) s veľkosťou pixela 17 μm
- Meranie v infračervenom spektre
- Obnovovacia frekvencia 25 Hz
- Teplotný rozsah -20 °C až 550 °C s presnosťou ±2 °C alebo 2 %
- Automatický aj manuálne nastaviteľný rozsah
- Teplotná citlivosť 40 mK
- Spektrálne pásmo 8 až 14 μm
- Štandardné farebné spektrum s možnosťou nastavenia až 4 paliet
- Korekcia emisivity a vzdialenosti na obrazovke
- Funkcia zvukového alarmu pri prekročení teploty
- Meranie centrálny bod, najteplejší bod, najchladnejší bod a užívateľsky definovaný bod
- Vstavané LED svietidlo
Objektívy a ich parametre
- ŠTANDARDNÉ
- Zorné pole 32,9°x 44,4°
- Minimálnía vzdialenosť ostrenia 30 cm s pevným ohniskom
- Priestorové rozlíšenie 4,85 mRad a pomer vzdialenosti k miestu merania 200:1
- Zorné pole 36°x 28°
- Vzdialenosť ostrenia 30 mm
- Detekcia objektov 100 x 100 μm
- Meranie teploty objektov 500 x 500 μm
- Priestorové rozlíšenie 2,55 mRad
- Merací rozsah -20 °C až 150 °C
- Priblíženie 0,12 x
Komunikácia a ukladanie dát
- Podpora bezdrátového pripojenia
- Vstavané WiFi rozhranie 802.11 b/g/n (2,4 GHz)
- UVC Cast Screen
- Rozhranie mini USB-C na prenos dát do počítača a na nabíjanie
- Software aj firmware kamery v českom jazyku
- Interná pamäť 4 GB EMMC
- Pamäť pre až 30 000 rádiometrických snímok (BMP s obsiahnutými dátami)
- Prehliadanie snímok z pamäte na obrazovke
Ďalšie funkcie a paramete
- Prevádzka na Li-Ion akumulátor 3,7V
- Doba prevádzky ≥ 8 hodín
- Funkcia automatického vypnutia s voľbou časového oneskorenia a možnosťou deaktivácie
- Zachytávanie obrazu, kontrola a možnosť ukladania jednou rukou
- Montáž na statív UNC ¼”-20
- Robustná konštrukcia, ergonomický design
- Vysoký stupeň krytia IP54
- Mechanická odolnosť na pád z 2 m
- Prevádzková teplota -10 až 50 °C
- Skladovacia teplota -20 až 60 °C
- Rozmery: 22,1 cm × 12,4 cm × 7,4 cm
- Hmotnosť: 0,36 kg
- Záruka na hlavný prístroj: 36 mesiacov (10 rokov na čip, 2 roky na akumulátor)
Služby ponúkané k nami dodaným kamerám
- Konzultácie vhodnosti jednotlivých typov s odporúčaním
- Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
- Predajná aj popredajná podpora
- Zaistenie záručného aj pozáručného servisu
- Zaistenie pravidelných kalibrácií
SOFTWARE PRE PRÍSTROJ
|
||
|
Technické parametre
Parametry
Detektor | |
Rozlíšenie detektoru | 160 x 120 |
---|---|
Šírka spektra | 8 - 14 μm |
Zorné pole | 32,9° x 44,4° |
Vymeniteľný objektív | Ne |
Meranie teploty | |
Priestorové rozlíšenie | 4,85 mrad |
Teplotný rozsah | -20 °C … 550 °C |
Teplotná citlivosť | ≤ 0,04°C |
Presnosť | ±(2 °C + 2 %) |
Nastavenie rozsahu | automatické / manuálne |
Minimálne rozpätie (automaticky / manuálne) | 5°C / 0,1°C |
Snímky | |
Typ zaostrenia | bez manuálného otrenia |
IR spektrum | Ano |
Počet paliet pre IR zobrazenie | 4 |
Viditeľné spektrum | Ne |
Min. vzdialenosť zaostrenia | 30 cm |
Rozlíšenie | - |
Prelínanie obrazu - IR-Fusion | Ne |
Funkcia PIP (obraz v obraze) | Nie |
Funkcia | |
Izotermálna analýza | Áno (manuálna) |
Korekcia emisivity | Ano |
Korekcia vlhkosti | Ne |
Korekcia teploty (pozadie) | Ano |
Korekcia vzdialenosti | Ano |
Zaostrenie LaserSharp | Ne |
Korekcia vzdialenosti | Áno |
Korekcia priestupnosti | Ne |
Kompenzácia paralaxu | Ne |
Užívateľské značky | Áno |
Stredový rámček | Nie |
Zobrazenie MIN/MAX | Ano |
Zobrazenie teploty bodu | Ano |
Funkcia ALARM Hi | Ano |
Funkcia ALARM Lo | Ne |
Displej / pamäť / výstup | |
Displej | 3,2" |
Pamäť | 4 GB EMMC |
Formát záznamu | BMP s hodnotami teplôt |
Sekvencia/teplotný triger | Ne |
Bezdrátový FC systém | Ne |
Bluetooth/Wifi | Ano |
Hlasové poznámky | Ne |
Textové poznámky | Ne |
Foto poznámky | Ne |
Všeobecné údaje | |
Laserový zameriavač | Ne |
LED svietidlo | Ano |
Diaľkové ovládanie | Ne |
Napájanie | nabíjací akumulátor Li-Ion |
Doba prevádzky | 8 hod (nepretržitá) |
Prevádzková teplota | -10 °C … 50 °C |
Skladovacia teplota | -20 °C … 60 °C |
Stupeň krytia | IP54 |
Hmotnosť (vrátane batérie) | 360 g |
Rozmery | 222 x 124 x 74 mm |
