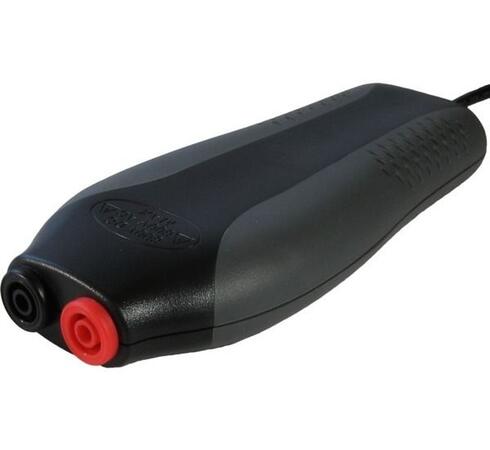

HP3-20 - Virtuálny USB osciloskop s diferenciálnym vstupom

Virtuálny USB osciloskop s diferenciálnym vstupom

Virtuálny osciloskop s diferenciálnym vstupem na meranie až 800 V
Počet kanálov: 1
Pripojenie: USB
Šírka pásma: 10 MHz / 20 MS/s
Pamäť: až 1 MS
Diferenciálny vstup
Cena 156 EUR
187,20 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu HP3-20 - Virtuálny USB osciloskop s diferenciálnym vstupom (1)

HP3-20 Osciloskop virtuálny USB
Osciloskop virtuálny USB
HP3-20
USB osciloskop HP3-20, softvér a návod k obsluhe
OBJ: TP.HP3-20
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
156 EUR/ks
187,20 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k HP3-20 - Virtuálny USB osciloskop s diferenciálnym vstupom

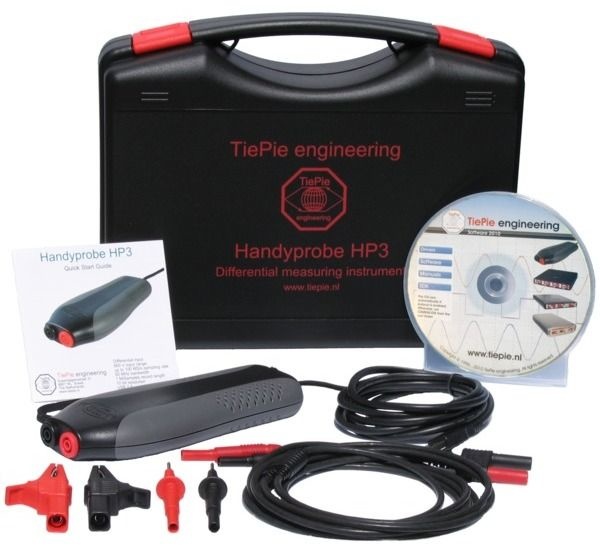

HP3 - Virtuálny USB osciloskop s príslušenstvom
Rozšírenie
HP3 option PS
1 ks merací vodič, 1 sada meracích hrotov červená a čierna , 1 sada krokosvorek červená a čierna, 1 ks kufrík
OBJ: TP.HP3-OP-PS
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
54 EUR/ks
64,80 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
HP3 option XM
Rozšíření: paměť zvětšená na 1 MS
OBJ: TP.HP3-OP-XM
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
20 EUR/ks
24 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
HP3-020 option W5
Rozšíření: záruka 5 let
OBJ: TP.HP3-020-OP-W5
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
7 EUR/ks
8,40 EUR s DPH
Porovnání
+-
Košík

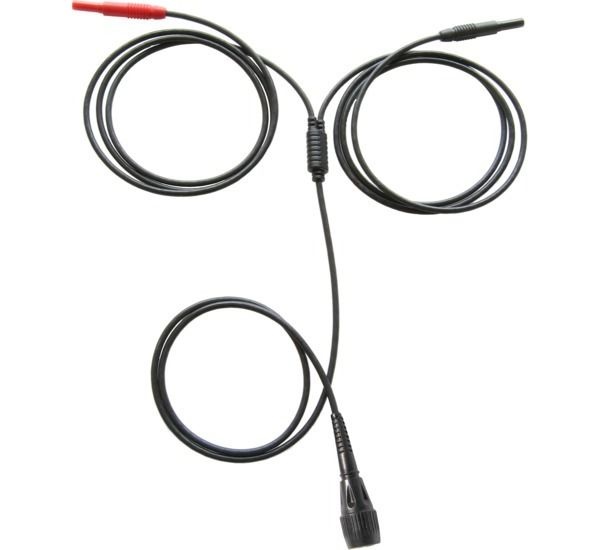

Príslušenstvo TiePie - TP-C812B - Merací vodič
Merací vodič
TP-C812B
200cm, černá, banánik 4mm - BNC samec
1000V CAT III
OBJ: TP.TP-C812B
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
28,10 EUR/ks
33,72 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - čierna
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, černá
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-21
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, červená
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-22
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000V, 2A, červená
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-22
EAN: 2050000366420
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík

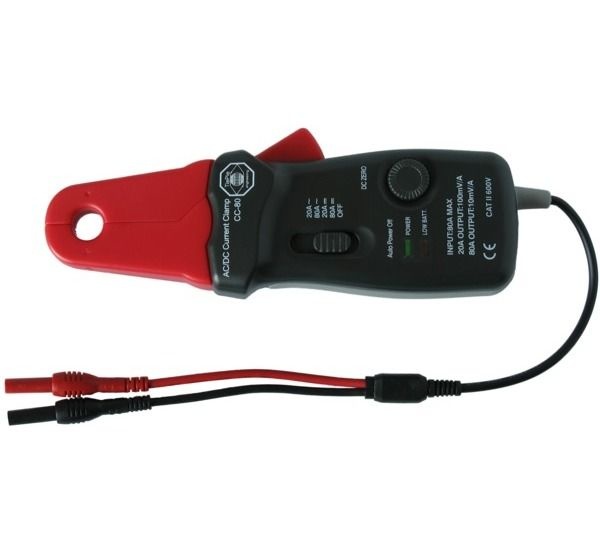

Príslušenstvo TiePie - CC80 - Kliešťový prevodník
Prevodník kliešťový
CC80
Rozsah merania 10 mA...80 A AC/DC
Šírka pásma DC ... 20 kHz
Výstup 10 mV / A, 100 mV / A
Priemer 12,5 mm, vodič s konetormi Ø4 mm samice
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC80
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
108,90 EUR/ks
130,68 EUR s DPH
Porovnání
+-
Košík

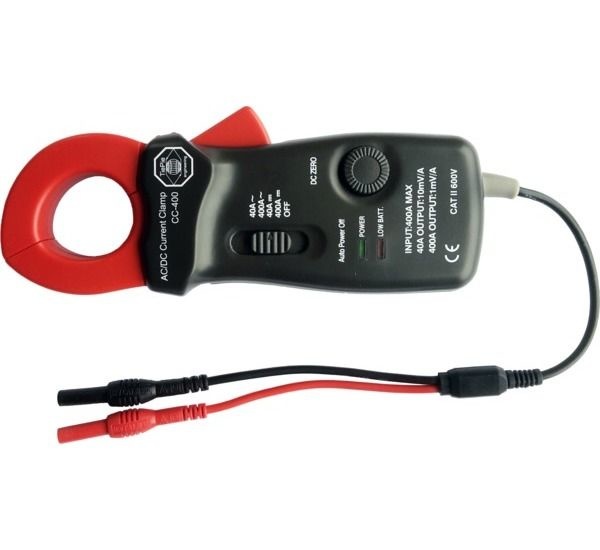

Príslušenstvo TiePie - CC400 - Kliešťový prevodník
Prevodník kliešťový
CC400
Rozsah merania 1 A...400 A AC/DC
Šírka pásma DC ... 20 kHz
Výstup 1 mV / A, 10 mV / A
Priemer 20 mm, vodič s konetormi Ø4 mm samice
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC400
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
106,60 EUR/ks
127,92 EUR s DPH
Porovnání
+-
Košík

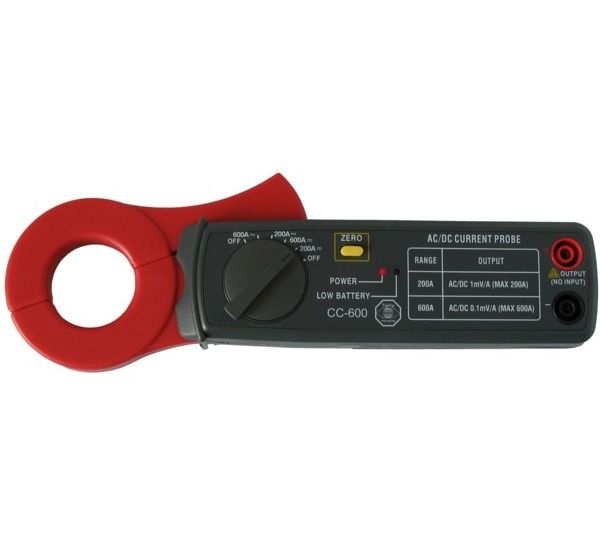

Príslušenstvo TiePie - CC600 - Kliešťový prevodník
Prevodník kliešťový
CC600
Rozsah merania 0,6 mA...600 A AC/DC
Šírka pásma DC ... 400 Hz
Výstup 0,1 mV / A, 1 mV / A
Priemer 30 mm, zdierky Ø4 mm
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC600
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
95,80 EUR/ks
114,96 EUR s DPH
Porovnání
+-
Košík

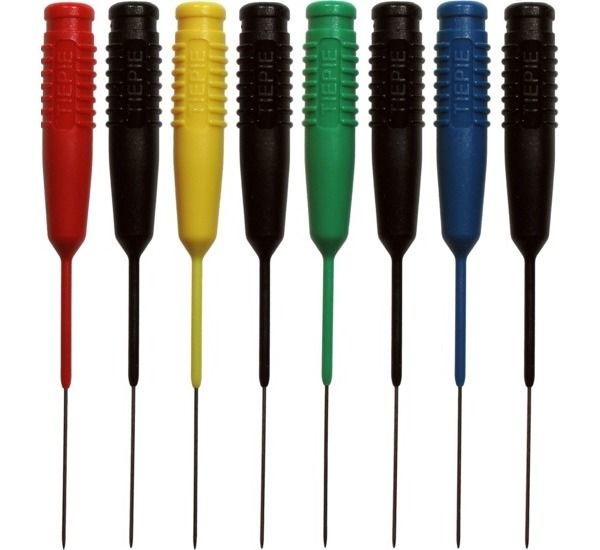

Príslušenstvo TiePie - TP-BP85 - Sada hrotov
Sada meracích hrotov
TP-BP85 Set
Tenké hroty pre priame pripojenie do konektorov
4ks čierna, 1ks červená, 1ks zelená, 1ks modrá, 1ks žltá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,50 EUR/ks
59,40 EUR s DPH
Porovnání
+-
Košík

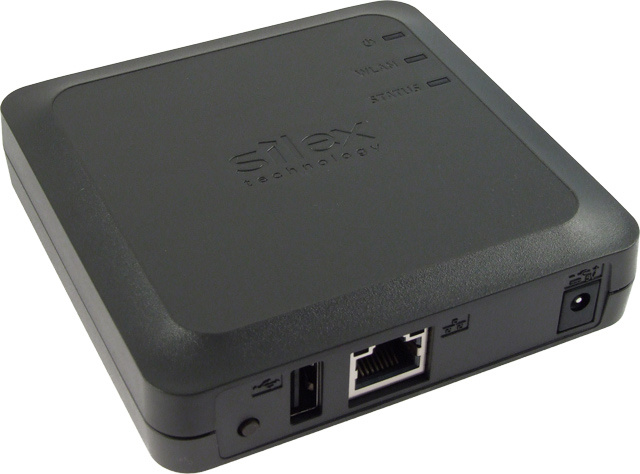

Príslušenstvo Silex - SX-DS-520AN
Prevodník USB2.0 - Ethernet/Wifi
SX-DS-520AN: Prodloužení 1x USB 2.0 přes WiFi nebo Ethernet
Připojení USB zařízení přes počítačovou síť
WiFi: IEEE 802.11a/b/g/n Dual-Band, (2T2R), dvě interní antény
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1 x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-520AN
EAN: 4944406005411
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

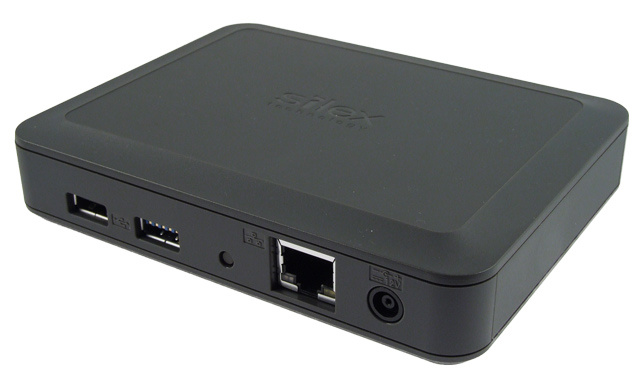

Príslušenstvo Silex - SX-DS-600
Prevodník USB3.0, USB2.0 - Ethernet
SX-DS-600: Prodloužení 1x USB 3.0 a 1x USB 2.0 přes Ethernet
Připojení USB zařízení přes počítačovou síť
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1x USB 3.0 a 1x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-600
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
3283 Spojka BNC
Spojka BNC
3283
30VAC, 60VDC, 50 Ohm
samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1928789
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9 EUR/ks
10,80 EUR s DPH
Porovnání
+-
Košík
3284 Spojka T BNC
Spojka T BNC
3284
30VAC, 60VDC, 50 Ohm
samice - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528786
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26 EUR/ks
31,20 EUR s DPH
Porovnání
+-
Košík
3285 Spojka T BNC
Spojka T BNC
3285
30VAC, 60VDC, 50 Ohm
samice - samec - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
13 EUR/ks
15,60 EUR s DPH
Porovnání
+-
Košík
3533 Spojka BNC
Spojka BNC
3533
30VAC, 60VDC, 50 Ohm
samec - samec, pozlacené kontakty
Zjistit více
OBJ: PO.1929241
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
6 EUR/ks
7,20 EUR s DPH
Porovnání
+-
Košík
3534 Spojka BNC
Spojka BNC
3534
30VAC, 60VDC, 50 Ohm
samec - samec, zahnutí 90°, pozlacené kontakty
Zjistit více
OBJ: PO.1929265
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
4896 Spojka T BNC
Spojka T BNC
4896
30VAC, 60VDC, 50 Ohm
samec - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1914846
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26 EUR/ks
31,20 EUR s DPH
Porovnání
+-
Košík
6700 Spojka T BNC
Spojka T BNC
6700
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line, pozlacené kontakty
Zjistit více
OBJ: PO.2066999
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
34 EUR/ks
40,80 EUR s DPH
Porovnání
+-
Košík
6701 Spojka T BNC
Spojka T BNC
6701
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line 90°, pozlacené kontakty
Zjistit více
OBJ: PO.2067002
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
34 EUR/ks
40,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Virtuálny USB osciloskop s diferenciálnym vstupom

  • Priemyslový USB osciloskop s 1 kanálom
  • Diferenciálne vstupy na meranie až 800 V špička-špička
  • Šírka pásma 10 MHz
  • Rozlíšenie 10 bitov
  • Spektrálny analyzátor

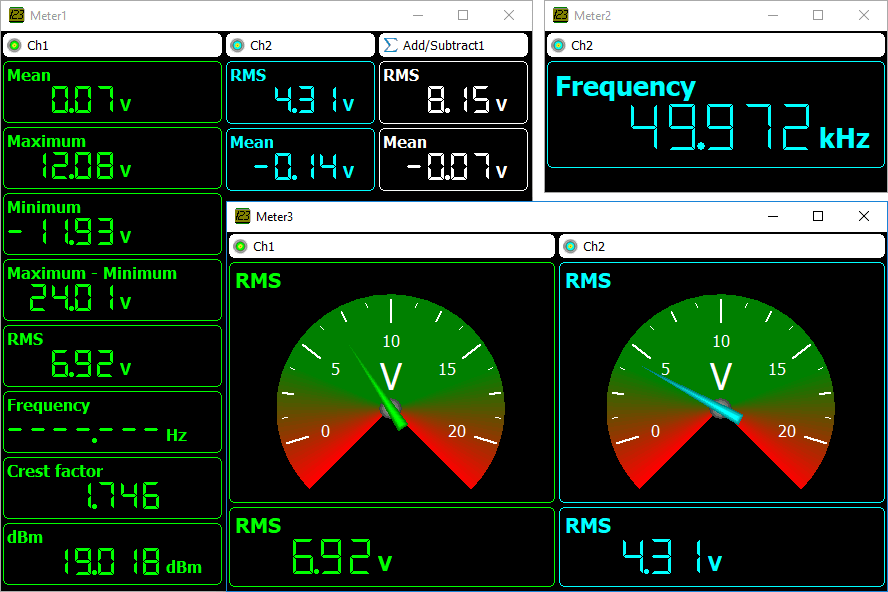

  • Výkonný digitálny voltmeter
  • Záznamník Y-t

Handyprobe HP3 je prenosný USB osciloskop s izolovanými vstupmi schopný merať 800 Všpička-špička so vzorkovaciou frekvenciou 20 MSa/s s možnosťou záznamu do internej pamäti o veľkosti až 1 MSa (rozšírenie).

Príslušenstvo SW TiePie - 12


Izolované vstupy prístroja dovoľujú merať až 800 Všpička-špička, vďaka čomu sa výborne hodia na meranie v priemyslovom prostredí. Handyprobe HP3 je možné pripojiť do obvodov bez nutnosti použitia utlmovacích článkov (atenuátorov). Izolované vstupy zabraňujú vzniku zemných spojení cez uzemnenie sond. To zaisťuje vyššiu bezpečnosť meraní.

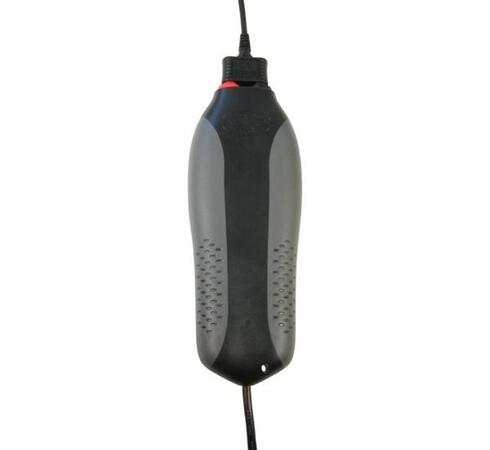

Handyprobe HP3 je navrhnutý tak, aby čo najlepšie sedel do ruky, Na tele prístroja sú oblasti dotyku pokryté mäkkou gumou. To zaisťuje bezpečnú a pohodlnú manipuláciu a držanie. K prístroju je možné pripojiť pútko na ruku. Napájanie prístroja je zaistené priamo z USB rozhrania a nie je tak potreba pripojovať nepraktický externý zdroj.

Príslušenstvo SW TiePie - 13


Nízkošumové vodiče boli špeciálne navrhnuté na meranie s Handyprobe HP3. Vstup prístroja je izolovaný, čo znamená, že obidva póly vstupu majú vysokú impedanciu. Vstupy nie sú spojené so zemou ako pri bežných osciloskopoch s neizolovanou architektúrou.

Vodiče sú veľmi odolné voči vonkajším rušivým vplyvom. Obidva konce je možné zapojiť až 2 m od seba bez toho aby došlo k ovplyvneniu merania nežiadúcim rušením.Vďaka tomu môže byť jeden bod merania vzdialený od druhého až 2 m. S bežným osciloskopom toto nie je možné. Pri bežných osciloskopoch je vzdialenosť medzi meracím bodom a zemou limitovaná na 20 cm. Pri 20 cm je rušenie veľmi malé. Vodiče sú vyrobené z odolnej silikónovej izolácie a na koncoch opatrené bezpečnostnými banánikmi.

Príslušenstvo SW TiePie - 14

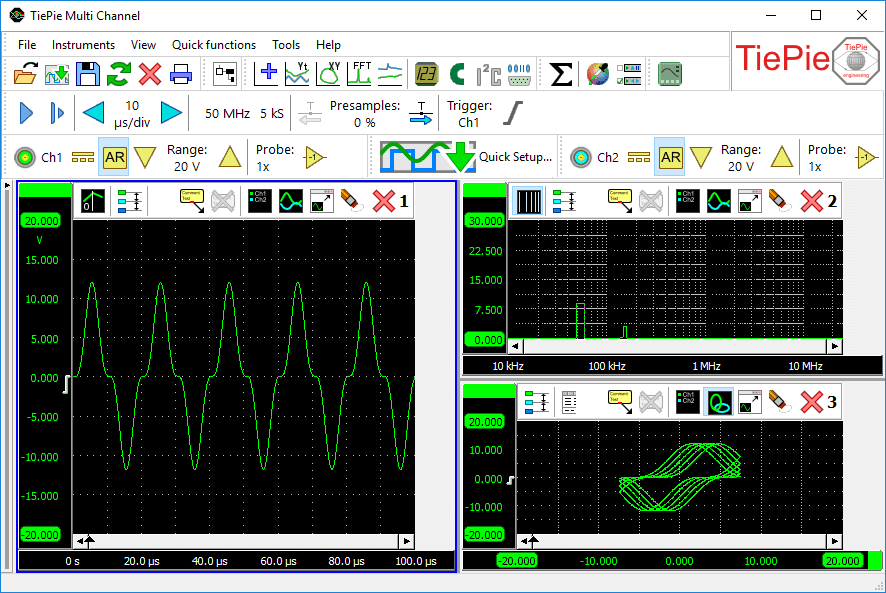

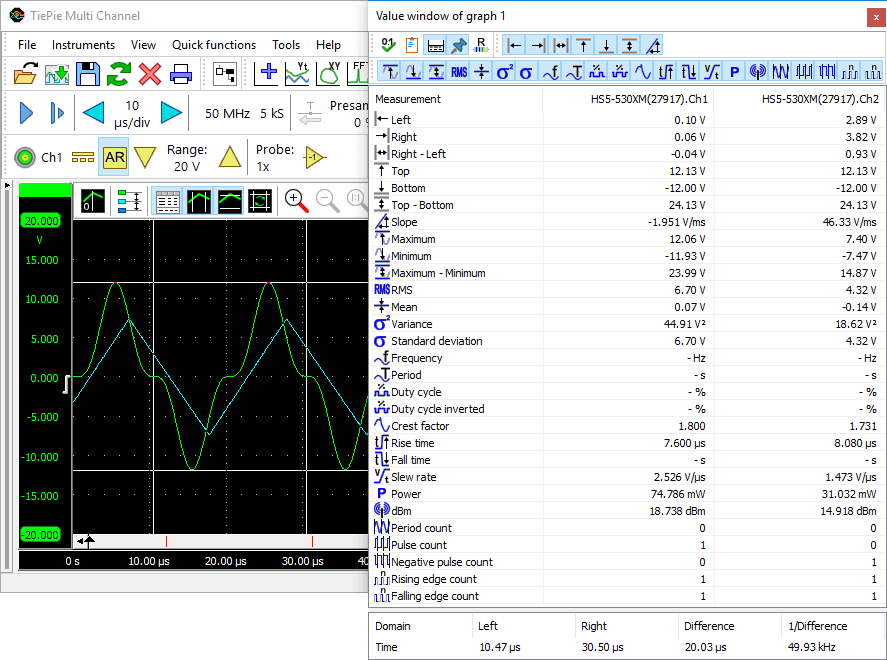

Handyprobe HP3 sa dodáva s univerzálnym softwarom pre všetky prístroje výrobcu. Multi CHannel software umožňuje rýchle a pohodlné meranie s jednoduchým nastavením a širokou škálaou funkcií. Software umožňuje prístroju pracovať ako osciloskop, spektrálny analyzátor alebo Y-t záznamník.


Zaznamenané dáta je potom možné rôzne zobrazovať ako jeden graf alebo viac grafov s rôznymi režimami zobrazenia. Spektrálny analyzátor umožňuje vidieť frekvenčné spektrum signálu vedľa klasického zorazenia. Na výber sú rôokná pre matimatické spracovanie signálov a ďalšie nástroje.

Príslušenstvo SW TiePie - 15

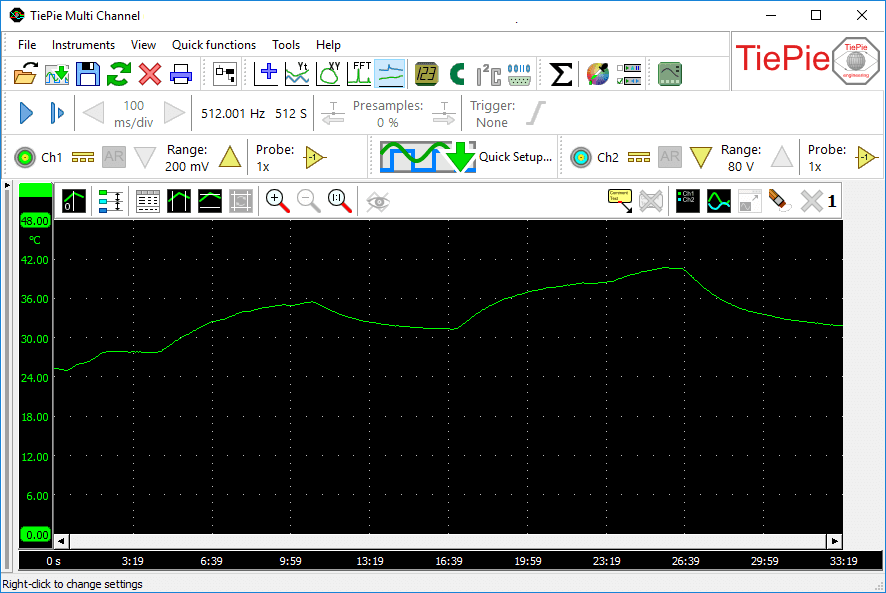

Pokiaľ ani rozšírený záznam 1MSa nestačí, je možné použiť PC ako záznamník. Prenos dát v reálnom čase do PC ponúka neprerušený a teoreticky neobmedzený záznam dát vo vysokej vzorkovacej frekvencii. Limitom je iba veľkosť pevného disku. Dáta na disku je možné kedykoľvek analyzovať v plnej dĺžke. Samozrejmosťou je použitie matematických operácií priamo počas záznamu.

Technické parametre

Parametry

Šírka pásma10 MHz
Počet vstupov1
Izolované vstupyano Ano
Vzorkovacia rýchlosť20 MS/s
Prevodník10 Bit
Hĺbka pamäte126 kB
Integrovaný generátorbe Ne
Integrovaný multimeterbe Ne
Prepojenie pre viackanálové meranieano Ano
Spektrálny analyzátorano Ano
Analýza zbernícbe Ne
