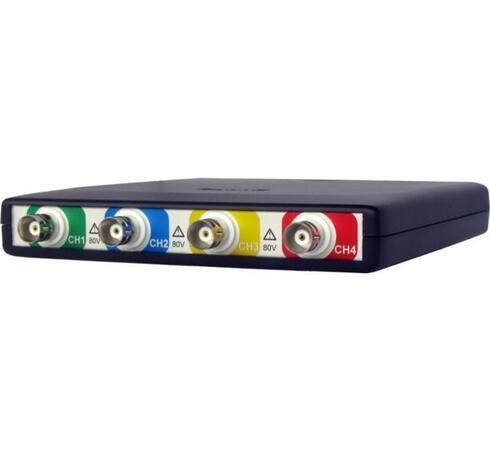

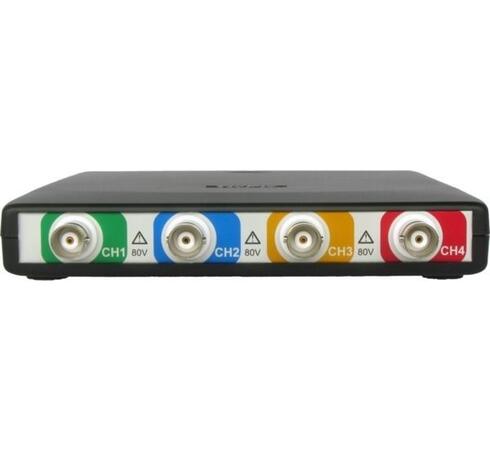

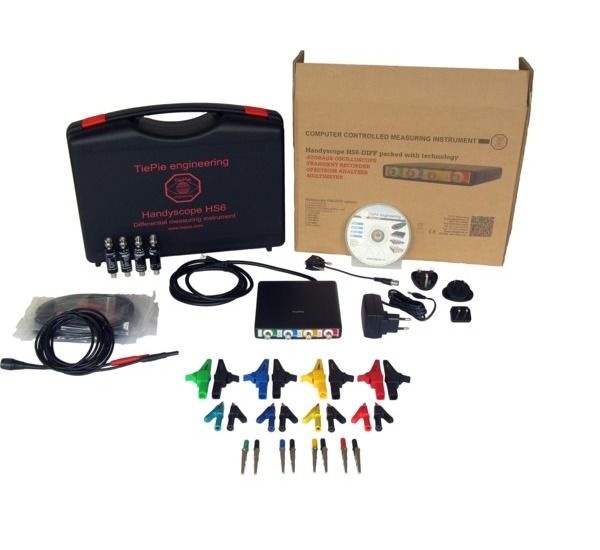

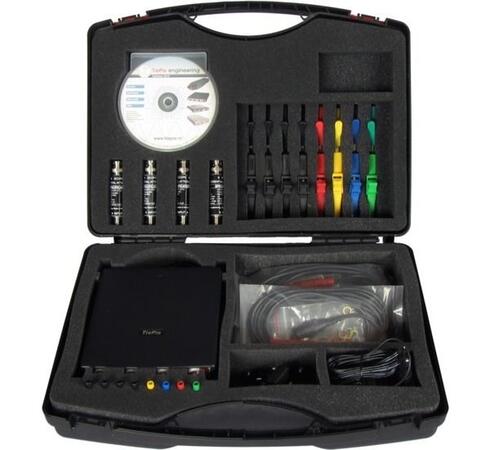

HS6-DIFF-200 - Virtuálny USB osciloskop s izolovanou architektúrou

Popis produktu

Virtuálny USB osciloskop s vysokým rozlíšením

• 14 a 16 bitové rozlíšenie ponúka 256x viac napäťových úrovní ako u 8 bitového osciloskopu
• Spektrálny analyzátor
• Výkonný digitálny multimeter(DMM)
• Analyzátor sériových zberníc
• Záznamník s až 200 MS/s prenosom do PC
• USB osciloskop s najnižším šumom na trhu
• DC presnosť až 0,25 % a 0,1 % typicky
• Diferenciálne vstupy. Každý vstup možno prepnúť do režimu jednopólového  merania s ochrannou funkciou SafeGround (volitelne)
• Funkcia SureConnect na každom kanále zaisťuje vždy správne pripojenie k meranému objektu (volitelne)

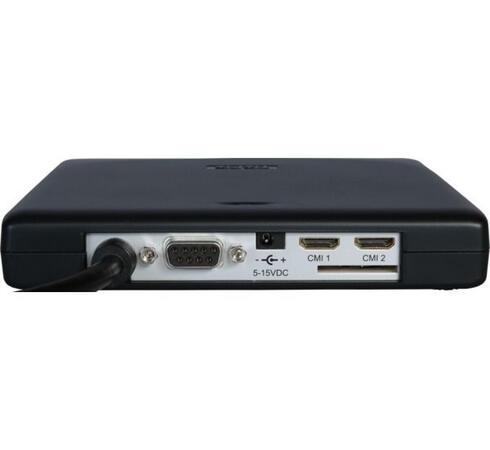

• CMI rozhranie umožňuje prepojenie viacerých prístrojov do jedného v plne synchrónnom režime
• Šírka pásma 250 MHz
• Hardwarové obmedzenie šírky pásma s prepínaním medzi150 MHz , 100 MHz a 50 MHz
• Vysoko presná 1 ppm časová základňa
• Funkcia SuperZoom s hĺbkou pamäte až 256 MS
• Spektrálny analyzátor s 64 milionmi zložiek
• Vysoko presný digitálny multimeter  (DMM)
• Super rýchly prenos dát do PC v reálnom čase
• Analyzátor sériových zberníc
• Funkcia QuickSetup pre rýchle a intuitívne nastavenie ľubovoľnej funkcie
• I/O moduly pre vytváranie vlastných meracích systémov
• API a SDK pre návrh vlastných programov
• SuperSpeed rozhranie USB 3.0
• Upgrady software a firmware zdarma
• 3 roky záruka, rozšíriteľná na 5 rokov

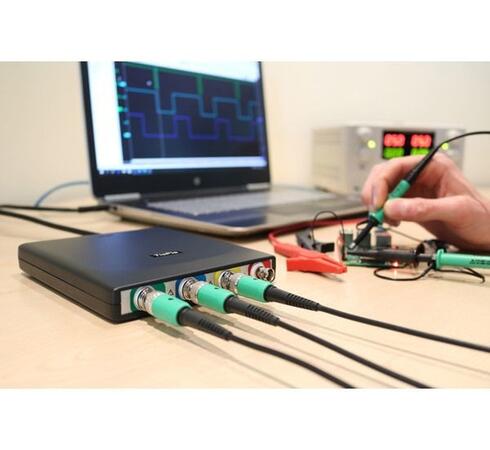

Vďaka integrácii piatich prístrojov do jedného púzdra je Handyscope HS6 DIFF tým najvýkonnejším kompaktným prístrojom do priemyslu. Pre užívateľov, ktorí merajú na rôznych miestach alebo potrebujú viac miesta na pracovnom stole je Handyscope HS6 DIFF ideálnym nástrojom. Vďaka svojej konštrukcii je ľahko prenosný, ale zároveň robustný a perfektný v kombinácii s prenosným PC.

Diferenciálne / jednopólové prepínateľné vstupy s ochrannou funkciou SafeGround

SafeGround, funkcia, ktorá umožňuje diferenciálne použitie vstupných obvodov alebo použitie ako jednopólové vstupy. Pokiaľ je funkcia SafeGround aktivovaná a pri meraní užívateľ spôsobí zemné spojenie, tak funkcia SafeGround automaticky odpojí zem od sondy a vďaka tomu nedôjde k poškodeniu osciloskopu alebo PC skratovým prúdom. Vďaka tejto funkcii je taktiež možné prepínať medzi diferenciálnymi a jednopólovými vstupmi bez obáv pred poškodením zariadenia skratovým prúdom*. Osciloskopy HS6 DIFF sú jedinými osciloskopmi, ktoré ponúkajú bezpečnostnú funkciu SafeGround. Chybu pri meraní možno urobiť veľmi ľahko a s radou HS6 DIFF máte istotu, že zariadenia sú v bezpečí a nehrozia finančné straty spôsobené skratom

Meranie odporu na každom kanále

Veľa senzorov je založených na zmene odporu snímacieho prvku. Osciloskop Handyscope HS6 DIFF je možné použiť ako ohmmeter. Nie je potrebný ďalší prístroj. Hodnotu odporu je možné zobraziť ako samostatné číslo alebo ako graf odporu v čase. Ohmskop používa rovnaké vstupy ako osciloskop. Nie je preto nutné meniť zapojenie a prehadzovať meracie vodiče. Pokročilá vstupná ochrana zaisťuje odolnosť voči vysokým napätiam na vstupe. Typickým použitím je meranie odporu rezistorov typu NTC a PTC v čase. Jeden kanál môže merať odpor a druhý teplotu. Graf XY potom zreteľne ukáže závislosť odporu na teplote.

Veľmi vysoké rozlíšenie 14 a 16 bitov, 256 x viac ako pri štandardných osciloskopoch

Bežné stolné osciloskopy ponúkajú relatívne nízke rozlíšenie 8 alebo 9 bitov. V kombinácii s limitovanou veľkosťou obrazovky zobrazujú signály v ich maximálnom rozlíšení a funkcia zoom u nich neprináša viac detailov pre užívateľa. Handyscope HS6 DIFF má rozlíšenie 14 alebo 16 bitov a vďaka tomu sa jedná o osciloskop s naozaj vysokým rozlíšením. Pomocou tak vysokého rozlíšenia je signál vzorkovaný ďaleko presnejšie a kvantizačná chyba je vďaka tomu ďaleko menšia. Zobrazenie signálu na 24" monitore prinesie veľmi vysokú mieru detailov zobrazeného signálu. Aj tie najmenšie zmeny tvaru signálu je možné odhaliť vďaka funkcii zoom, ktorá vďaka vysokému rozlíšeniu prinesie dodatočné informácie o skúmanom detaile.

Prvý priemyslový osciloskop s 1 ppm

Časová základňa osciloskopu Handyscope HS6 DIFF je 25 až 100 x stabilnejšia než zrovnateľné prístroje na trhu. Vďaka vysokej stabilite 1ppm je možné veľmi presne merať frekvenciu a časové parametre signálov. Spojenie niekoľkých prístrojov dohromady, ktoré sa používa pre vytvorenie viackanálového osciloskopu, nemá vplyv na presnoť časovej základne. Rozdiel je 0ppm.

Spojenie viacerých prístrojov pre viackanálové merania s plnou synchronizáciou prístrojov

Handyscope HS6 DIFF je vybavený sofistikovanou synchronizačnou zbernicou, ktorá umožňuje jednoduché prepojenie viacerých prístrojov do jedného celku. Jeden z prístrojov slúži ako riadiaci master a ostatné sú ním riadené slave zariadenia. Všetky prepojené zariadenia potom merajú s rovnakou vzorkovacou frekvenciou ako jeden viackanálový prístroj (odchýlka 0 ppm!)  Vedľa synchronizačnej zbernice obsahuje rozhranie taktiež zbernicu spúšťania a detekčný systém. O vzájomné prepojenie sa stará prepojovací káble. Celkový počet prístrojov je limitovaný iba množstvom USB portov v počítači. Po spustení obslužného SW Multi Channer sú všetky prepojené zariadenia identifikované (každé má svoje vlastné identifikačné číslo) a automaticky spojené do jedného väčšieho celku. Obe zbernice, synchronizačná aj spúšťacia, sú na oboch koncoch zakončené právnou hodnotou impedanice. Nie je preto potrebné, aby užívateľ propojoval tieto dodatočné impedancie sám. Spojenie prístrojov je plne automatické. Možnosť prepojovanie prístrojov a vytvárania napr. osmikanálového osciloskopu, ktorý sa tvári ako jeden prístroj, neponúka žiadny iný USB osciloskop.

SureConnect - test správneho pripojenia a merania odporov

Funkcia SureConnect je použiteľná vždy po pripojení sondy, hrotu alebo krokodíla k meranému objektu. Prístroj automaticky otestuje či je kontakt v poriadku. Táto funkcia bráni chybným indikáciám neprítomnosti signálu (možno rozlíšiť kedy signál nie je prítomny a kedy ide o nesprávne pripojenie).To je užitočné tam, kde je povrch zoxidovaný alebo zle dostupný. Funkica SureConnect je dostupná pre modely Handyscope HS6 DIFF ako voliteľné rozšírenie.Na každom kanáli je možné merať odpor až do 2 MΩ a hodnota môže byť zobrazená na displeji softwarového multimetra. Samozrejme sa dá hodnota odporu zaznamenávať v čase do grafu.

Vysoko výkonný USB digitálny multimeter

Vďaka vysokému rozlíšeniu 16 bitov je Handyscope HS6 DIFF použiteľný ako veľmi vyspelý digitálny multimeter s veľmi dobrými vlastnosťami (ako RMS, Špička-Špička, MAX, MIN, Mean, Frekvencie, Strieda, Nábežná a Zostupná hrana, dBm,...). Hodnoty je možné zobraziť ako číslo alebo ako analógový budíkový ukázateľ. Veľmi presná a stabilná časová základňa Handyscope HS6 (1ppm) umožňuje veľmi presné merania frekvencie a časových veličín. Vďaka tomu sa externé multimetre a fekvenčné čitače staávajú nadbytočnými. Aj vďaka tomu je prístroj Handyscope HS6 úplne unikátny vo svojej triede.

Spektrálny analyzátor - riešenie problémov vo frekvenčnej oblasti

Handyscope HS6 DIFF prináša na pole spektrálnych analyzátorov myšlienku cenovo dostupného, ľahko ovládateľného a prehľadného prístroja. Vysoká flexibilita tohoto spektrálneho analyzátora ho predurčuje aj k iným meraniam ako k vyhodnoteniu vysokofrekvenčných signálov z prijímačov a vysielačov. Na ose X je zobrazená frekvencia a na ose Y úroveň signálu.Tomuto zobrazeniu sa hovorí zobrazenie vo frekvenčnej oblasti. Pri hľadaní porúch sa často používa osciloskop, teda meranie v časovej oblasti. Pokiaľ je ale signál ručený signálmi s malou ampitúdou a obsahue väčšie množstvo frekvenčných zložiek, tak sú tieto rušenia na osciloskope ledva patrné. Väčšinou sa javia iba ako šum na meranom signále. Po zobrazení vo frekvenčnej oblasti sú tieto rušenia ďaleko lepšie viditeľné. Možno tak stanoviť veľkosť rušivých zložiek a ich frekvenciu.

Analyzátor zberníc

Prístroj Handyscope HS6 umožňuje dekódovanie sériových zberníc. Dáta zobrazuje formou grafu a dekódovacej tabuľky a je tak jednoduché odhaľovať chybné dátové pakety. Pre vývojárov je to vítané rozšírenie funkcií osciloskopov. Dekódovať možno pakety z CAN zbernice, I2C zbernice a ďalších sériových zberníc.

Extrémne veľká pamäť 256 MSa na kanál

Pri meraní s vysokou vzorkovacou frekvenciou je dôležité mať dostatočne hlbokú pamäť, aby sa zaznamenal celý meraný signál. Oproti konkurenčným výrobkom, ktoré majú bežne 2 až 100 kSa, ponúka Handyscope HS6 neuveriteľných 256 MSa na každý kanál. To dává užívateľovi až 100000 krát väčšiu pamäť na uloženie priebehu. Takto hlboká pamäť umožňuje zaznamenať dlhé úseky signálu (napríklad celý blok komunikácie CAN zbernice) s možnosťou neskoršieho priblíženia kratších úsekov bez straty vysokého rozlíšenia. Pri využití funkcie USB spektrálneho analyzátora dáva hlboká pamäť možnosť využitia prístroja o veľmi veľkom dynamickom rozsahu, pokiaľ sa pohybujeme vo frekvenčnej oblasti. Funkcia SuperZoom v prístroji Handyscope HS6 DIFF umožňuje priblížiť ľubovolnú vzorku signálu bez ohľadu na zvolenú dĺžku záznamu.

Záznamník s veľmi rýchlym záznamom

Pokuiaľ vyžadujete neobmedzenú veľkosť záznamu, tak prístroje Handyscope HS6 ponúkajú priamy prenos dát na disk počítača. Prístroj umožňuje prenášať rýchlosťou až 10 MSa/s so 14 bitovým rozlíšením. Vďaka tomu je ľahké analyzovať aj dlhé sekvencie záznamu so zachovaním veľmi podrobných informácií.
