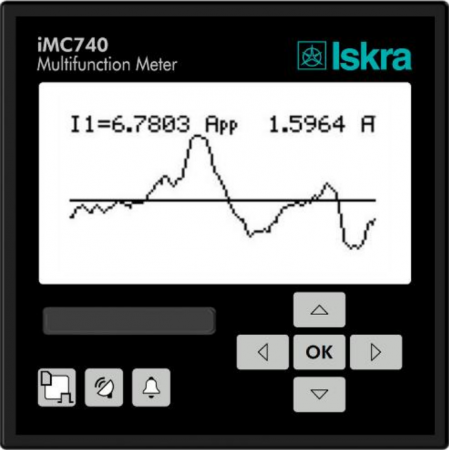

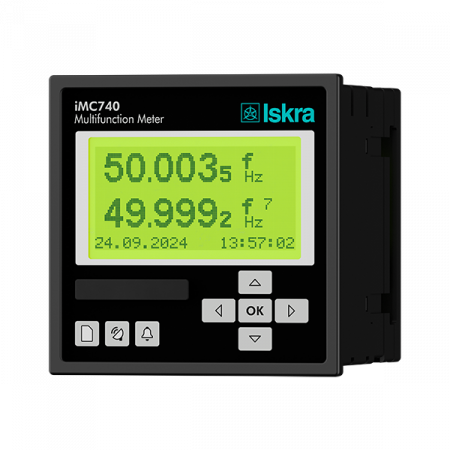

iMC740 - multimeter
meranie viac ako 140 hodnôt rôznych veličín, trieda presnosti merania S podľa normy EN 61000-4-30, rozsah meracej frekvencie 16 – 400 Hz, podpora synchronizácie NTP, až 4 vstupy/výstupy
Dopyt na produktPorovnať
Varianty k produktu iMC740 - multimeter (2)
S - frekvence 50/60 Hz
E - pomocné napájení 230 V AC
E - komunikace Ethernet & USB
T - modul 1/2 - 2x tarifní vstup 230 V
M - modul 3/4 - 2x výstup relé (alarm)
C - záloha přes superkondenzátor
C - připojení proudových vstupů přes svorkovnice (nelze použít celoplošný kryt)
S - frekvence 50/60 Hz
U - pomocné napájení 20 - 300 VDC // 48 - 276 VAC
E - komunikace Ethernet & USB
T - modul 1/2 - 2x tarifní vstup 230 V
M - modul 3/4 - 2x výstup relé (alarm)
C - záloha přes superkondenzátor
C - připojení proudových vstupů přes svorkovnice (nelze použít celoplošný kryt)
Popis produktu
Multifunkčný merací prístroj iMC740 je zariadenie určené na nepretržité monitorovanie, meranie a analýzu jednofázovej alebo trojfázovej elektrickej siete.
Multimeter meria efektívnu hodnotu (TRMS) na princípe rýchleho vzorkovania signálov napätia a prúdu. Vstavaný mikroprocesor vypočítava merané veličiny (napätie, prúd, frekvencia, energia, výkon, účinník, fázové uhly, harmonické skreslenie atď.) z nameraných signálov.
iMC740 vykonáva merania v súlade s normou EN 61557-12.
Pomocou komunikácie RS232/RS485 alebo Ethernet/USB je možné z multimetra čítať hodnoty alebo ho nastavovať.
Meranie
Merané hodnoty sú v reálnom čase k dispozícii na vstavanom displeji alebo online prostredníctvom aplikácie MiQen. Prístroj vzorkuje podľa nastavenia, obnovovacia frekvencia online aplikácie je jedna sekunda.
Pamäťová karta
Súčasťou zariadenia iMC740 je slot na pamäťovú SD kartu s maximálnou veľkosťou 2 GB. Slot slúži na nahratie súboru s nastaveniami a na aktualizáciu firmvéru zariadenia.
Komunikácia
Zariadenie je štandardne vybavené jedným komunikačným portom na pozícii COM1. Pozíciu COM2 je možné osadiť namiesto jedného I/O modulu. Vďaka dvom komunikačným modulom môžu zo zariadenia čítať údaje 2 používatelia nezávisle od seba.
Varianty komunikačných modulov:
| Konfigurácia | COM1 | COM2 |
|---|---|---|
| 1 | RS232/485 | / |
| 2 | RS232/485 | RS232 alebo RS485 |
| 3 | Ethernet & USB | / |
| 4 | Ethernet & USB | RS232 alebo RS485 |
iMC740 podporuje štandardné komunikačné protokoly MODBUS RTU, TCP a DNP3 L1.
Synchronizácia v reálnom čase (RTP)
Zariadenie iMC740 je vybavené meraním RTP (real time synchronisation) na zabezpečenie požadovanej presnosti. Vzhľadom na teplotné zmeny v mieste inštalácie však nie je vždy možné udržať RTP v prijateľných medziach.
Zariadenie iMC740 preto podporuje synchronizáciu NTP (network time protocol), ktorá však vyžaduje pripojenie k serveru NTP. Presnosť NTP sa štandardne pohybuje v rádovo milisekundách, môže ju však ovplyvniť nastavenie siete.
Technické parametre
Splňované normy:
| Norma EN | Popis normy |
|---|---|
| 61010-1 | Bezpečnostné požiadavky na elektrické meracie, riadiace a laboratórne zariadenia. Časť 1: Všeobecné požiadavky. |
| 61557-12 | Elektrická bezpečnosť v nízkonapäťových rozvodných sieťach s napätím do 1 000 V AC a 1 500 V DC – Zariadenia na skúšanie, meranie alebo monitorovanie ochranných opatrení – Časť 12: Zariadenia na meranie a monitorovanie elektrickej energie. |
| 61000-4-7:2002 + A1 | Elektromagnetická kompatibilita (EMC); Všeobecná smernica pre meranie harmonických a medziharmonických zložiek a meracích prístrojov pre rozvodné siete a zariadenia k nim pripojené. |
| 50160 | Charakteristiky napätia elektrickej energie dodávanej z verejnej distribučnej siete. |
| 62053-22 | Zariadenia na meranie elektrickej energie (AC) – Osobitné požiadavky – Časť 22: Statické elektromery činnej energie (triedy 0,2 S a 0,5 S). |
| 62053-24 | Zariadenia na meranie elektrickej energie (AC) – Osobitné požiadavky – Časť 24: Statické elektromery jalovej energie pri základnej frekvencii (triedy 0,5 S, 1 S a 1). |
| 62053-23 | Zariadenia na meranie elektrickej energie (AC) – Osobitné požiadavky – Časť 23: Statické elektromery jalovej energie (triedy 2 a 3). |
| 61326-1 | Elektrické meracie, riadiace a laboratórne zariadenia – Požiadavky na EMC – Časť 1: Všeobecné požiadavky. |
| 60529:1997/A1 | Stupne ochrany krytom (IP kód). |
| 60068-2-1 / -2 / -6 / -27 / -30 | Skúšanie vplyvov prostredia (-1 chlad; -2 suché teplo; -30 vlhké teplo; -6 vibrácie; -27 náraz). |
| UL 94 | Klasifikácia horľavosti plastov podľa UL 94. |
Přesnosti jednotlivých veličin dle norem:
| Meraná veličina | Trieda presnosti | Podľa normy |
|---|---|---|
| Napätie L-N, L-L | 0,2 | EN 61557-12 |
| Prúd | 0,2 | EN 61557-12 |
| Činný výkon (IN = 5 A) | 0,2 | EN 61557-12 |
| Činný výkon (IN = 1 A) | 0,5 | EN 61557-12 |
| Činná energia | 0,5S | EN 62053-22 |
| Jalová energia | 1 | EN 62053-24 |
| Frekvencia | 0,2 trieda A | EN 61557-12 |
| Účinník | 0,5 | EN 61557-12 |
| Celkové harmonické skreslenie (U) | 0,3 trieda A/I | EN 61557-12 |
| Celkové harmonické skreslenie (I) | 0,3 | EN 61557-12 |
| Presný čas (RTC) | < ±1 s/deň | IEC 61000-4-30 |
