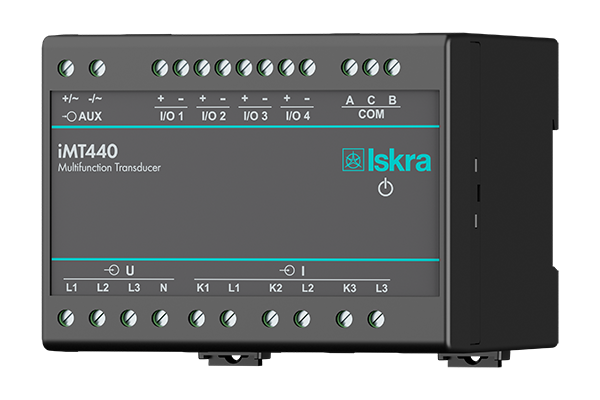

iMT440 - Multifunkčný merací prevodník

Popis produktu

iMT440 je multifunkčný merací prevodník pre presné meranie a monitoring jednofázových aj trojfázových elektrických sietí. Využíva rýchle vzorkovanie napätia a prúdu a meria skutočnú efektívnu hodnotu (TRMS), takže spoľahlivo zachytí aj prechodové javy a skreslené priebehy. Vstavaný mikroprocesor z nameraných signálov počíta viac ako 50 veličín - napätie, prúdy, činný, jalový a zdanlivý výkon, energiu, účinník, frekvenciu, harmonické, THD a ďalšie.

Hlavné prínosy

• Spoľahlivé TRMS meranie aj pri deformovaných priebehoch a prechodových javoch vďaka rýchlemu vzorkovaniu napätia a prúdu.
• Viac ako 50 meraných veličín vrátane napätia, prúdov, výkonov, energií, účinníka, frekvencie, harmonických a skreslení (THD).
• Automatický rozsah napätia a prúdu až do 600 V L–N a 12,5 A uľahčuje dimenzovanie a zvyšuje univerzálnosť použitia.
• Presné meranie energie vo všetkých 4 kvadrantoch so 4 konfigurovateľnými čítačmi umožňuje využitie ako sekundárny elektromer.
• Až štyri voliteľné I/O moduly (analógové, rýchle analógové, reléové, pulzné a digitálne výstupy) pre jednoduchú integráciu do nadradených systémov.
• Široký rozsah pomocného napájania 24–300 V DC / 40–276 V AC zjednodušuje nasadenie v rôznych napäťových sústavách.
• Štandardná komunikácia RS232 alebo RS485 s protokolom Modbus RTU a rýchlosťou až 115 200 Bd pre priame pripojenie k PLC, systémom riadenia alebo SCADA.
• Pohodlné nastavenie cez USB a softvér MiQen aj bez pripojeného pomocného napájania.
• Prevedenie pre montáž na DIN lištu a voliteľné prevedenie s lodnou certifikáciou pre náročné priemyselné a „marine“ aplikácie.

Typické aplikácie:

iMT440 je určený na meranie a dohľad v rozvádzačoch nízkeho napätia, v priemyselných inštaláciách, energetickom monitoringu budov aj v energetike a námorných aplikáciách. Široká ponuka vstupných rozsahov a I/O modulov z neho robí vhodné riešenie pre výrobcov rozvádzačov, systémových integrátorov i prevádzkovateľov, ktorí potrebujú detailný prehľad o stave siete a spotrebe energie.
