IR123 - Sledovač izolačného stavu pre mobilné generátory

Strážič izolačných stavov mobilných generátorov AC 0...300 V

Strážič izolačného stavu izolovaných striedavých IT sietí do 300 V, ktoré sú napájané z mobilného generátora.

Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IR123 - Sledovač izolačného stavu pre mobilné generátory (1)

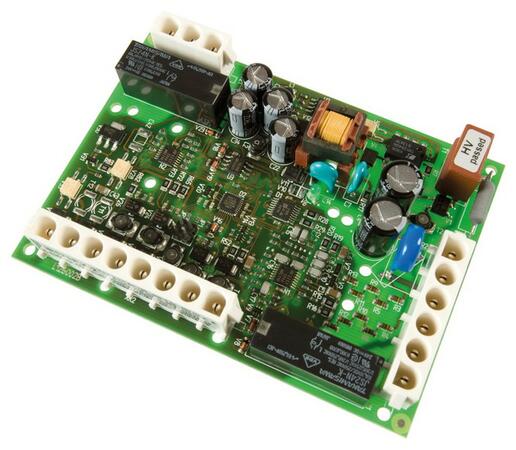

IR123P-4-2 Sledovač izolačného stavu
Sledovač izolačného stavu
IR123P-4-2
Un AC 100...300V, 22...460Hz
Us = Un
R 46k/23kOhm (80k/40kOhm)
OBJ: B91016308
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Monitorovanie izolačných stavov v striedavých neuzemnených sietiach (AC IT sietiach) 100...300 V
  • Automatická adaptácia meracieho signálu na zvodovú kapacitu siete
  • Meranie je optimalizované pre nízkofrekvenčné aplikácie
  • Primárna hodnota prahovej reakcie alarm / predalarm 23/46 kΩ
  • Sekundárna hodnota prahovej reakcie alarm / predalarm 40/80 kΩ
  • Elektricky izolovaný PWM výstup s nameranou hodnotou izolačného odporu
  • Elektricky izolovaný výstup pre signalizáciu stavu OK / ALARM
  • Automatický test funkčnosti
  • Ochranný povlak DPS

Technické parametre

Parametry

Aplikáciemobilní generátory
průmysl
Rozsah pracovných teplôt-25 °C … 60 °C
Riadiace obvodybe Ne
Pomocné obvodybe Ne
Hlavné obvodyano Ano
Monitorovaná sieť 3(N)ACano Ano
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCbe Ne
Monitorovaná sieť DCbe Ne
Menovité napätie Un AC100 V … 300 V
Rozptylová kapacita siete Ce µF0 F … 5 µF
Hodnota reakcie Ran kΩ1 kΩ … 200 kΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne


Izolácia podľa IEC 60664-1
Menovité izolačné napätie AC 250 V
Menovité pulzné skúšobné napätie 2,5 kV
Ochranné oddelenie (zvýšená izolácia) medzi (A1/L1,A2/L2,E,KE,T/R,M+,M-/OK-,OK+)
- (11, 12, 14) - (21, 22, 24)
Test dielektrika podľa IEC61010-1 2 210 V
Napájacie napätie
Napájacie napätie US = Un
Vlastná spotreba max. ≤ 3,0 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un AC 100...300 V
Menovitý kmitočet fn 22...460 Hz
Hodnoty reakcie
Menovitá hodnota reakcie Ran1 (ALARM 1) 23 kΩ
Menovitá hodnota reakcie Ran2 (ALARM 2) 46 kΩ
Sekundárna hodnota reakcie,
nastaviteľná cez jumper JP1
80/40 kΩ
Presnosť ±15 %
Hysterézia +25 %
Špecifické časy
Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF ≤ 1 s
Merací obvod
Meracie napätie Um ±12 V
Merací prúd Im (pri RF=0 Ω) ≤ 200 µA
Interný DC odpor Ri ≥ 62 kΩ
Interná impedancia Zi pri 50 Hz ≥ 60 kΩ
Prípustné externé jednosmerné napätie Ufg ≤ DC 300 V
Zvodová kapacita siete Ce ≤ 5 µF
Pamäť
Pamäť poruchy, ALARM relé On / Off (od výrobcu nastavené on)
Výstupy
Optočlen alarm, nameraná hodnota
Spínacie obvody
Spínacie prvky dve relé s 1 prepínacím kontaktom
Všeobecné dáta
Typ pripojenia vodičov konektory Universal MATE-N-LOK
Pracovná teplota okolia -25...60 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia bez krytia
Rýchla montáž na DIN lištu nie
Hmotnosť ≤ 150 g
