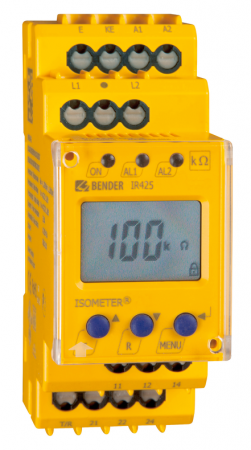

IR425-D4 - Sledovač izolačného stavu

Strážič izolačného stavu pre striedavé a jednosmerné jednofázové siete

Monitor izolačného stavu v striedavých a jednosmerných jednofázových sieťach do 300 V.

Cena 517 EUR
620,40 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IR425-D4 - Sledovač izolačného stavu (10)

Filtrace
Na sklade
Aplikácie
IR425-D4-1 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D4-1
Un AC/DC 0...300V, 15...460Hz
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
OBJ: B91036403
Záruka: 60 m.
Skladom v GHV
skladom 9 ks
517 EUR/ks
620,40 EUR s DPH
Porovnání
+-
Košík
IR425-D4-2 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D4-2
Un AC/DC 0...300V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
R 1k...200kOhm / 1k...200kOhm
OBJ: B91036402
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
517 EUR/ks
620,40 EUR s DPH
Porovnání
+-
Košík
IR425-D4-1 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D4-1
Un AC/DC 0...300V, 15...460Hz
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
OBJ: B71036403
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
517 EUR/ks
620,40 EUR s DPH
Porovnání
+-
Košík
IR425-D4-2 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D4-2
Un AC/DC 0...300V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
OBJ: B71036402
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
517 EUR/ks
620,40 EUR s DPH
Porovnání
+-
Košík
IR425-D472-1 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D472-1
Un AC/DC 0...300V, 15...460Hz
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 1k...500kOhm / 1k...500kOhm
OBJ: B91036414
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
IR425-D472-2 Sledovač izolačného stavu
Sledovač izolačného stavu
IR425-D472-2
Un AC/DC 0...300V, 15...460Hz
Us AC/DC 70...300V
R 1k...500kOhm / 1k...500kOhm
OBJ: B91036415
Záruka: 60 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Sledovač izolačného stavu
IR425-D4M-1
Un AC/DC 0...300V, 15...460Hz
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
OBJ: B71036416
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Sledovač izolačného stavu
IR425-D4M-2
Un AC/DC 0...300V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
OBJ: B71036410
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Sledovač izolačného stavu
IR425-D4M1C-1
Un AC/DC 0...300V, 15...460Hz
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Analogový výstup 0(4)...20mA bez galvanického oddělaní + přepínací kontakt
OBJ: B91036411
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Sledovač izolačného stavu
IR425-D4M1C-2
Un AC/DC 0...300V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
R 1k...200kOhm / 1k...200kOhm
Analogový výstup 0(4)...20mA bez galvanického oddělaní + přepínací kontakt
OBJ: B91036412
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k IR425-D4 - Sledovač izolačného stavu

Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM420 - Montážny rám
Montážny rám pre inštaláciu do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
62 EUR/ks
74,40 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - IR425-D4-2
OBJ: S91036402
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Napäťový rozsah 0...300 V
  • Dve samostatne nastaviteľné hodnoty reakcie
  • Funkcia prednastavenia (prednastavenie základných parametrov od výrobcu)
  • Monitorovanie stavu pripojenia siete a vodičov uzemnenia
  • LED indikácia POWER ON a ALARM (AL1/AL2)
  • Identifikácia miesta poruchy L+ nebo L-
  • Interné a externé tlačítko TEST/RESET
  • Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
  • Nastaviteľný režim N/O alebo N/C
  • Nastaviteľná pamäť poruchových stavov
  • Trvalé monitorovanie funkčnosti prístroja so signalizáciou ALALRM
  • Multifunkčný LC displej
  • Nastaviteľné oneskorenie reakcie
  • Puzdro 2-modulárne (šírka 36 mm)

Rozšírené informácie

Prístroj IR425 A-ISOMETR® je určený na monitorovanie izolačného odporu jednofázových AC / DC IT sietí 0...300 V. Jednosmerné zložky v AC / DC sieti neovplyvňujú dobu odozvy. Oddelený zdroj napájacieho napätia umožňuje rovnako monitorovať odpojenú sústavu.

Aplikácie

  • AC / DC priemyslové regulačné obvody, elektrické obvody v strojárenstve, elektrárňach, výťahoch a v automatizovaných prevádzkach
  • AC / DC regulačné a pomocné obvody podľa DIN EN 60204-1:1998-11 (Elektrické časti strojných zariadení). IEC 60204-1:1997, EN 60204-1:1997
  • AC / DC pomocné obvody podľa DIN VDE 0100-725:1991-11
  • Malé AC / DC IT siete (napr. elektrické obvody osvetľovacích systémov)

Funkcia

Na LC displeji je zobrazená aktuálne nameraná hodnota izolačného odporu, čo umožňuje jednoduché sledovanie zmien v monitorovanej sieti ako napr. pripojenie (rozšírenie) ďalšieho obvodu siete. Ak meraná veličina klesne pod hodnotu reakcie, je aktivované oneskorenie ton. Po skončení doby oneskorenia ton sa aktivuje vybrané ALARM relé K1 / K2 a rozsvietia sa ALARM LED AL1 / AL2.Ako náhle izolačný odpor opäť vzrastie nad spínaciu úroveň relé, (tj. hodnotu reakcie + hysteréziu), relé sa prepnú do pôvodného stavu. Ak však bol pred tým aktivovaná pamäť poruchových stavov, zostávajú ALALRM relé v stave ALARM až do tej doby, kým nedôjde k stlačeniu tlačítka RESET alebo kým nedôjde k odpojeniu napájacieho napätia.Tlačítko TEST sa používa na kontrolu funkcie prístroja. Parametre prístroja je možné nastaviť pomocou funkčných tlačítok na čelnom paneli a displeja.

Pripojenie prístroja

Pripojenie prístroja k monitorovanej IT sieti (svorky L1 / L2) a k ochrannému vodiču PE (svorky E/ KE )  je jednak kontrolované automaticky každých 24 hodín a jednak pri každom stlačení tlačítka TEST, pokiaľ je prístroj pripojený na napájacie napätie. V prípade prerušenia pripojovacích vodičov, sa aktivuje ALALRM relé K1 / K2 a LED diódy ON / AL1 / AL2 začnú blikať. NA displeji sa objaví výstražné hlásenie:

  • "E.01" Porucha pripojenia prístroja k ochrannému PE vodiču
  • "E.02" Porucha pripojenia monitorovanej siete
  • "E.03...E.xx" Interná porucha prístroje (kontaktujte dodávateľa)

Po odstránení poruchy sa ALLARM relé vráti do pôvodnej pozície a to buď automaticky, alebo stlačením tlačítka RESET.

Princíp merania

A-ISOMETR® IR425 pracuje na AMP meracom princípe.

Normy

A-ISOMETR® IR425 vyhovuje požiadavkám noriem:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN 61557-8
  • IEC 61557-8
  • ASTM F 1669M-96

Rozmery púzdra XM420

Rozmery puzdra XM420

Technické parametre

Parametry

Aplikácieprůmysl
železnice
Rozsah pracovných teplôt-25 °C … 55 °C
Riadiace obvodyano Ano
Pomocné obvodyano Ano
Hlavné obvodybe Ne
Monitorovaná sieť 3(N)ACbe Ne
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Monitorovaná sieť DCano Ano
Menovité napätie Un AC0 V … 250 V
Menovité napätie Un DC0 V … 250 V
Tolerancia napätia Un20%
Rozptylová kapacita siete Ce µF0 F … 0,02 mF
Hodnota reakcie Ran kΩ1 kΩ … 200 kΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne


Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4 kV
Ochranné oddelenie (zvýšená izolácia) medzi (A1, A2) - (L1, L2, E, KE, T/R) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podľa IEC61010-1 2,2 kV
Parametre napájania
Menovité napájacie napätie US viď údaje pre objednanie
Menovitá frekvencia napájacieho napätia fs DC, 30...460 Hz
Vlastná spotreba ≤ 3,0 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un AC/DC 0...300 V
Menovitá frekvencia fn DC, 15...460 Hz
Hodnoty reakcie
Menovitá hodnota reakcie Ran1 (ALARM 1) 1...200 kΩ
Menovitá hodnota reakcie Ran2 (ALARM 2) 1...200 kΩ
Prednastavenie
- pre Un ≤ 72 V Ran1 (ALARM 1) = 20 kΩ, Ran2 (ALARM 2) = 10 kΩ
- pre Un > 72 V Ran1 (ALARM 1) = 46 kΩ, Ran2 (ALARM 2) = 23 kΩ
Presnosť (1...5 kΩ) / (5...200 kΩ) ±0,5 kΩ / ±15 %
Hysterézia (1...5 kΩ) / (5...200 kΩ) +1 kΩ / +25 %
Špecifické časy
Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF ≤ 1 s
Oneskorenie spustenia t 0...10 s (od výrobcu nastavené 0 s)
Oneskorenie reakcie ton 0...99 s (od výrobcu nastavené 0 s)
Merací obvod
Merací princíp AMP
Rozsah merania 1 kΩ...1 MΩ
Meracie napätie Um ±12 V
Merací prúd Im (pri RF=0 Ω) ≤ 200 µA
Interný DC odpor Ri ≥ 62 kΩ
Interná impedancia Zi pri 50 Hz ≥ 60 kΩ
Prípustné externé jednosmerné napätie Ufg ≤ DC 300 V
Zvodová kapacita siete Ce ≤ 20 µF
Zobrazenie, pamäť
Zobrazenie multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia 1 kΩ...1 MΩ
Heslo Off / 0...999 (od výrobcu nastavené Off)
Pamäť poruchy, ALARM relé On / Off (od výrobcu nastavené Off)
Vstupy/výstupy
Tlačítko TEST/RESET interné/externé
Spínacie obvody
Spínacie prvky 2 × relé s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O (od výrobcu nastavené N/O)
Minimálna záťaž kontaktu 1 mA pri AC/DC ≥ 10 V
Všeobecné údaje
Typ pripojenia vodičov skrutkové svorky / pružinové svorky
Pracovná teplota okolia -25...55 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 30
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Materiál puzdra polykarbonát
Klasifikácia horľavosti UL94 V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou šraub 2×M4 s montážnou svorkou
Hmotnosť ≤ 150 g
Púzdro XM420
