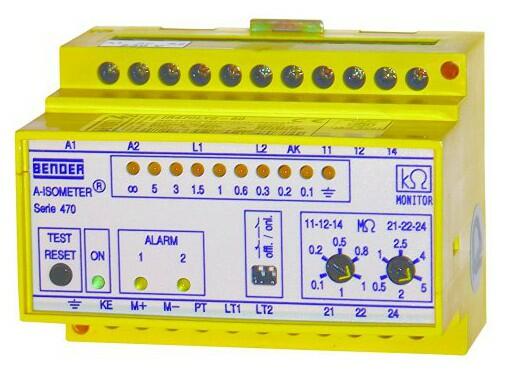

IR470LY2-60 - Sledovač izolačného stavu
Strážič izolačného stavu pre striedavé jednofázové a trojfázové IT siete
Dopyt na produktPorovnať
Nahradené produktmi
Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných popr. kombinovaných IT sieťach. Obsahuje prednastavené profily podľa použitia zariadenia.
Sledovač izolačného stavu pre IT siete AC, 3(N)AC a DC 0…1000 V s meraním podpätia a prepätia. Pripojenie k monitorovanej sieti pomocou väzobného člena AGH422. Prevedenie s rozhraním RS485 alebo s galvanicky oddeleným analogovým výstupom.
Strážič izolačného stavu pre monitorovanie izolačného odporu v neuzemnených 3(N)AC, AC a DC sietiach (IT sietiach) v koľajových aplikáciách do 400 V.
Voliteľné príslušenstvo k IR470LY2-60 - Sledovač izolačného stavu

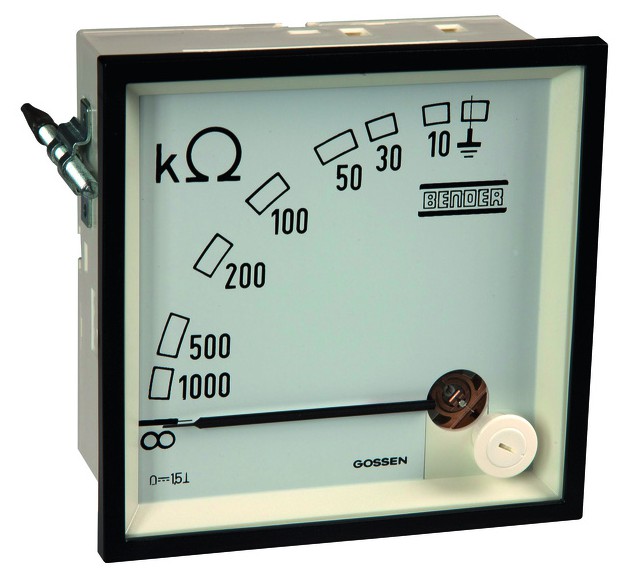

Rozměr 72x72 mm
Popis produktu
- Napäťový rozsah 0...793 V
- Frekvenčný rozsah 40...460 Hz
- Pomocou väzbových členov možno prístroj aplikovať i na systémy s vyšším napätím
- Dve nastaviteľné hodnoty reakcie v rozsahu 100 kΩ...1 MΩ ALARM1 a 500 kΩ...5 MΩ ALARM2 (predalarm)
- Trvalé monitorovanie stavu pripojenia
- LED indikácia POWER ON, ALARM1, ALARM2
- Indikácia ALARM 1(2) signalizuje aj poruchu pripojenia a vlastnú internú chybu prístroja
- LED bargraf na indikáciu veľkosti izolačného odporu
- DIP prepínač umožňuje zvoliť praconý režim ALARM relé (N/C alebo N/O) a zmeniť režim OFF-LINE/ON-LINE
- Dve prepínacie ALARM relé (nastaviteľné na N/O, N/C)
- Kombinované tlačítko TEST/RESET
- Možnosť pripojenia externého spínania TEST a RESET
- Analógový výstup 0...400 µA na pripojenia k externému kΩ metru
- Prehľadný čelný kryt, ktorý umožňuje zapečatenie nastavenia
Rozšírené informácie
ISOMETER® IR470LY2-60... monitoruje izolačný odpor v jednoduchých jednofázových a trojfázových striedavých IT sietiach do 793 V, ktoré neobsahujú ani meniče ani jednosmerné obvody a majú vysokú hodnotu izolačného odporu. Vďaka dvom nezávislým nastaviteľným hodnotám reakcie je možné indikovať prekročenie izolačného odporu siete v dvoch úrovniach (pred alarm a hlavný alarm). Prístroj môže pracovať aj v režime OFF-LINE (sieť je bez napätia). S použitím väzobných členov je možné monitorovať aj IT siete s vyšším menovitým napätím až do 7,2 kV (viď príslušenstvo).
Aplikácie v on-line sietiach
- Striedavé jedno a trojfázové systémy bez jednosmerných obvodov
- Budiace obvody motorov bez měničov
- Elektrické inštalácie v budovách
- Jednoduché elektrické systémy strojov
- Generátorové soupravy a mobilné generátory
- Verejné energetické rozvody
- Osvetľovacie systémy
- Chladiace a klimatizačné systémy
Aplikácie v off-line sietiach
- Automatické požiarne pumpy
- Pohony záchranných zariadení
- Lodné žeriavy
- Pohony ventilov v rozvodných zariadeniach (voda, plyn, ropa,...)
- Motorové pohony v inštaláciách
- Potápačské pumpy
- Pohony pre kotvy, výťahy atď.
Funkcia
ISOMETER® IR470LY2-60... trvale meria a vyhodnocuje izolačný odpor monitorovanej siete. Meraná hodnota je indikovaná na LED bargrafe alebo na pripojenom externom kΩ metri. Sieť je možné kontinuálne monitorovať aj v prípade akýchkoľvek zmien, napr. pripojení dalšej vetvy k sieti. Ak izolačný odpor medzi vodičmi siete a zemou klesne pod nastavenú hodnotu reakcie, zopne relé najprv ALARM1 následne môže aj ALARM2 a rozsvieti sa LED ALARM1 alebo LED ALARM2. V prípade prerušenia spojenia monitorovanej siete a zeme rovnako začnú obe LED ALARM blikať. LED ALARM zostáva svietiť aj po odstránení poruchy a jej zhasnutie (vynulovanie pamäte) je možné iba stlačením tlačítka RESET. V prípade automatického RESET LED ALARM zhasne ihneď po odstránení poruchy. Stlačením tlačítka TEST simulujeme funkciu poruchy a testujeme funkčnosť prístroja.
Princíp merania
ISOMETER® IR470LY2-60... pracuje na meracom princípe superpozície jednosmerného napätia.
Normy
ISOMETER® IR470LY2-60... odpovedajú požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1134-94
Rozmery púzdra X470
Technické parametre
Parametry
| Aplikácie | priemisel |
|---|---|
| Rozsah pracovných teplôt | 55 °C |
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 630 V |
|---|---|
| Menovité pulzné skúšobné napätie | 6,0 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | viď údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | 50...460 Hz |
| Rozsah pracovného napätia | 0,85...1,15 % z Us |
| Vlastná spotreba max. | ≤ 3 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC, 3(N)AC 0...793 V |
|---|---|
| Menovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 100 kΩ...1 MΩ |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 500 kΩ...5 MΩ |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
|---|---|
| Merací obvod | |
| Merací princíp | DC |
|---|---|
| Meracie napätie Um | ≤ 40V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 33 µA |
| Interný DC odpor Ri | ≥ 1,2 MΩ |
| Interná impedancia Zi pri 50 Hz | ≥ 1,0 MΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 800 V |
| Zvodová kapacita siete Ce | ≤ 10 µF |
| Zobrazenie, pamäť | |
| Zobrazenie | LED bargraf, 10 segmentov |
|---|---|
| Pamäť chýb, ALARM relé | On |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Výstupný prúd pre panelový prístroj | 0...400 µA |
| Max. záťaž | ≤ 25 kΩ |
| Spínacie obvody | |
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 2 mA pri DC 24 V |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové svorky |
|---|---|
| Pracovná teplota okolia | -10...55 °C |
| Skladovacia teplota | -40...70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Samozhášavosť | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek |  Áno |
| Hmotnosť | ≤ 360 g |
| Púzdro | X470 |
