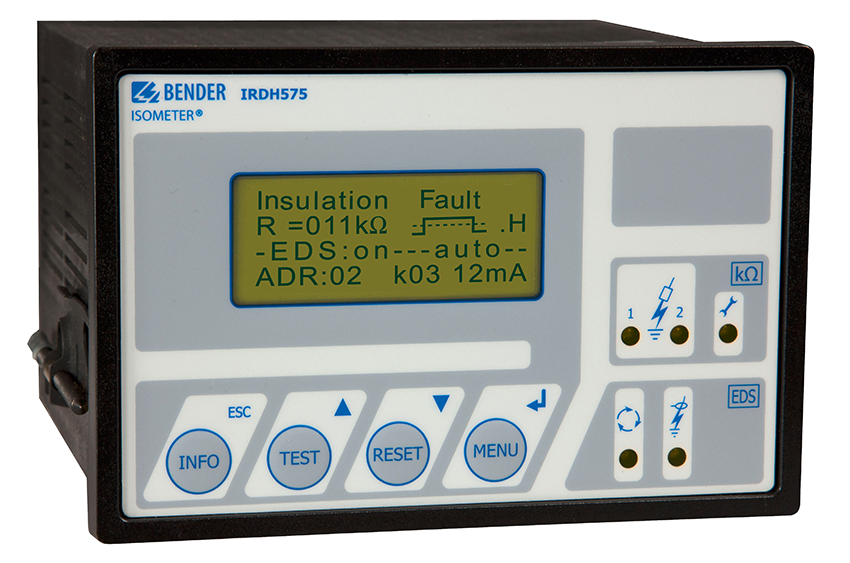

IRDH575 - Sledovač izolačného stavu s integrovaným generátorom pulzov
Univerzálne zariadenie pre jedno a trojfázové, jednosmerné a striedavé kombinované IT siete.
Monitor izolačného odporu v striedavých, jednosmerných príp. kombinovaných IT sieťach s vysokou rozptylovou kapacitou, ktoré obsahujú meniče a jednosmerné obvody. S vyhodnocovacím zariadením a meracími transformátormi môže slúžiť i k vyhľadávaniu porúch.
Dopyt na produktPorovnať
Nahradené produktmi
Monitor izolačného odporu v striedavých, jednosmerných popr. kombinovaných IT sieťach s vysokou rozptylovou kapacitou, ktoré obsahujú meniče popr. jednosmerné obvody. S vyhodnocovacím zariadením a meracími transformátormi môže slúžiť aj k vyhľadávaniu porúch.
Monitor izolačného odporu v striedavých, jednosmerných popr. kombinovaných IT sieťach s vysokou rozptylovou kapacitou, ktoré obsahujú meniče popr. jednosmerné obvody. S vyhodnocovacím zariadením a meracími transformátormi môže slúžiť aj k vyhľadávaniu porúch. Verzia s ovládacím panelom pre panelovú montáž.
Voliteľné príslušenstvo k IRDH575 - Sledovač izolačného stavu s integrovaným generátorom pulzov
Popis produktu
- Menovité napätie siete Un 20...575 V alebo 340...760 V
- Frekvenčný rozsah DC, 50...460 Hz
- Dve nastaviteľné hodnoty reakcie v rozsahu 1 kΩ...10 MΩ ALARM1 a ALARM2 (predalarm)
- Patentovaný merací princíp AMPPLUS automaticky prispôsobuje meracie napätie podmienkam meraného systému až do rozptylovej kapacity 500 µF
- Dve prepínacie ALARM relé (nastaviteľné na N/O, N/C) z ktroých prvé signalizuje ALARM1 a druhé ALARM2
- Samostatné relé na indikáciu poruchy systému a systému EDS (N/C), LED indikácia ALARM1, ALARM2 signalizuje poruchu izolácie
- Samostatné LED signalizujú indikáciu zahájenia vyhľadávania poruchy, vlastné nájdenie poruchy a poruchu pripojenia príp. vlastnú internú chybu prístroja
- Tlačítko INFO na zobrazenia doplnkových informácií napr. parametrov prístroja a rozptylovej kapacity
- Štvorriadkový LCD displej (4×16 znakov) zobrazuje meranú veličinu a ďalšie informácie o meranom systéme
- Trvalé monitorovanie stavu pripojenia
- Interné a externé tlačítko TEST/RESET
- Analógový výstup 0/4...20 mA
- Rozhranie RS 485 s BMS
- Zdroj testovacieho signálu na vyhľadávanie porúch izlolácie
- Režim STANDBY umožňuje vzájomné pripojenie/odpojenie monitorov rady IRDH v prepojených IT sieťach
- História udalostí (pamäť na 99 hlásení spoločne s uvedením času a dátumu)
- Zasúvacie pripojovacie svorkovnice
Súvisiace produkty
Prístroj je určený na lokalizáciu porúch izolačných stavov v izolovaných napájacích sústavách (IT). S použitím meracích transformátorov prúdu vyhodnocuje testovací prúd generovaný prístrojom IRDH575 alebo PGH. Obsahuje jeden ALARM kontakt (N/O) pre každý merací kanál.
