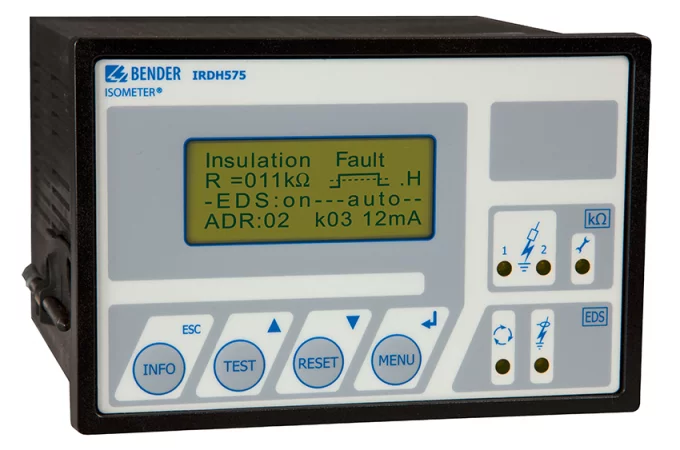

IRDH 575 - strážič izolačného stavu s integrovaným zariadením pre lokalizáciu porúch
Výrobca: BENDER
Zariadenie pre kontinuálne monitorovanie izolačného stavu izolovaných napájacích sietí (IT), ktoré obsahujú jednosmernú a striedavú zložku. Priama schopnosť komunikácie s modulom EDS. Pomocou tohto spojenia a špeciálnych meracích transformátorov prúdu môže tento prístroj slúžiť aj ako zariadenie pre lokalizáciu porúch v jednotlivých obvodoch IT siete.
Sledovače pracujú na princípe AMPPLUS, tj. princípu superpozície meracieho napätia na napätie monitorovaného obvodu. Optimalizáciu veľkosti meracieho napätia zaisťuje zabudovaný mikroprocesor. Tento princíp je chránený európskym patentom firmy BENDER a umožňuje, aby prístroje dosahovali špičkových parametrov.
Zariadenie je určené pre zvyšovanie prevádzkovej spoľahlivosti a bezpečnosti komplikovaných priemyslových IT sietí a ľahkú lokalizáciu porúch.
Parametre prístroja:
- Napäťový rozsah AC = 20 ... 760 V, DC = 20 ... 575 V
- Frekvenčný rozsah DC, 50 ... 400 Hz
- Zvodová kapacita až 500 mF
- Dve nastaviteľné hodnoty ALARM v rozsahu 1 kΩ ... 10 MΩ
- Rozhranie RS 485, výstup 0 / 4 ... 20 mA, vnútorná pamäť pre záznam až 99 hlásení a možnosť automatického odpojovania / pripojenie ďalších sledovačov v IT sieti
- Veľký štvorriadkový displej
Parametre prístroja:
- Napäťový rozsah AC = 20 ... 760 V, DC = 20 ... 575 V
- Frekvenčný rozsah DC, 50 ... 400 Hz
- Zvodová kapacita až 500 mF
- Dve nastaviteľné hodnoty ALARM v rozsahu 1 kΩ ... 10 MΩ
- Rozhranie RS 485, výstup 0 / 4 ... 20 mA, vnútorná pamäť pre záznam až 99 hlásení a možnosť automatického odpojovania / pripojenie ďalších sledovačov v IT sieti
- Veľký štvorriadkový displej
