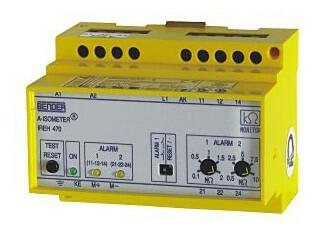

IREH470Y2-6.. - Sledovač izolačného stavu
Strážič izolačného stavu odpojených spotrebičov v jednosmerných alebo striedavých TT, TN a IT sieťach s meracím napätím 20 V
Monitor izolačného stavu odpojených zariadení a spotrebičov v jednosmerných alebo striedavých TT, TN a IT sieťach s meracím napätím 20 V.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Nahradené produktmi
Varianty: 13
IR420-D6Sledovač izolačného stavuMonitor izolačného stavu odpojených spotrebičov v jednosmerných alebo striedavých TT, TN a IT sieťach.
Voliteľné príslušenstvo k IREH470Y2-6.. - Sledovač izolačného stavu
OBJ: B914013
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
970 EUR/ks
1 193,10 EUR s DPH
+-
OBJ: B913033
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 177 EUR/ks
1 447,71 EUR s DPH
+-
Analógový merací prístroj
7204S-1421Analógový merací prístroj
9604S-1421
Montážny rám
XM470Popis produktu
- Univerzálny pre jednosmerné a striedavé jedno a trojfázové siete do 690 V
- Pomocou vazbových člennov možno prístroj aplikovať i na systémy s vyšším napätím
- Dve nastaviteľné hodnoty reakcie 0,1...2 MΩ / 0,5...10 MΩ
- LED indikace stavu ON a ALARM
- Princíp aktívneho merania pomocou superpozície DC napätia
- Kombinované tlačítko TEST a RESET
- Dvě oddělená ALARM relé s jedním přepínacím kontaktem
- Možnost dálkového zrušení indikace poruchy
- Přehledný čelný kryt, který umožňuje zapečetění nastavení
Rozšírené informácie
V mnohých priemyselných odvetviach sú motory popr. systémy s motormi zapínané len vo "vážnych prípadoch". Práve v týchto vážnych prípadoch môže nečakane dôjsť k skratu alebo vyhoreniu motora, alebo vplyvom vlhkosti popr. iných činiteľov často dochádza k zhoršeniu stavu izolácie, bez toho aby zariadenia boli v prevádzke. Ak izolačný stav týchto zariadení nie je monitorovaný nepretržite môže porucha izolácie práve v dôležitých situáciách spôsobiť ekonomicky významné výpadky prevádzky, vážne škody alebo dokonca môže mať za následok ohrozenie životov.
ISOMETER® IREH 470Y2-6 je určený práve pre nepretržité monitorovanie izolačných odporov u vyššie uvedených zariadení v režime off-line v TN, TT alebo IT sietiach. Napäťový rozsah tohoto zariadenia môže byť rozšírený pomocou väzobného členu.
Aplikácie
- Automatické požiarne pumpy
- Pohony záchranných zariadení
- Lodné žeriavy
- Pohony ventilov v rozvodných zariadeniach (voda, plyn, ropa ...)
- Motorové pohony v inštaláciách
- Potápačské pumpy
- Pohony pre kotvy, výťahy atď.
- Pohotovostné generátory atď.
Rozmery púzdra X470
Technické parametre
Parametry
| Aplikácie | průmysl železnice |
|---|---|
| Rozsah pracovných teplôt | 62 °C |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 630 V |
|---|---|
| Menovité pulzné skúšobné napätie | 6 kV |
| Parametre napájania | |
| Napájacie napätie Us | viď. údaje pre objednávku |
|---|---|
| Menovitý kmitočtový nap. napätia fs | 50...460 Hz |
| Vlastná spotreba | ≤ 3 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | DC, AC, 3(N)AC 0...793 V |
|---|---|
| Menovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 100 kΩ...2 MΩ |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 500 kΩ...10 MΩ |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
|---|---|
| Merací obvod | |
| Meracie napätie Um (špičková hodnota) |
≤ 20 V |
|---|---|
| Merací prúd Im (pri RF=0 Ω) | ≤ 17 µA |
| Interný DC odpor Ri | ≥ 1,2 MΩ |
| Vnútorná impedancia Zi pri 50 Hz | ≥ 1 MΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 800 V |
| Zvodová kapacita siete Ce | ≤ 10 µF |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Výstupný prúd pre panelový prístroj | 0...400 μA |
| Spínacie obvody | |
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
|---|---|
| Princíp | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 2 mA pri DC 24 V (50 mW) |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové svorky |
|---|---|
| Pracovná teplota okolia | -10...55 °C |
| Skladovacia teplota | -40...70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytí, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Samozhášateľnosť | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
| Hmotnosť | 360 g |
| Púzdro | X470 |
