isoBAT425 - Sledovač izolačného stavu
Sledovač izolačného stavu na monitorovanie izolačného odporu batérií do 500 V
Sledovač izolačného stavu na monitorovanie izolačného odporu a napätia batérií počas ich montáže zo samostatných batériových článkov. Napätie monitorovanej siete do 500 v DC. Súčasťou prístroja je väzobný impedančný ZE420 pre pripojenie reťazcov batériových článkov v priebehu výroby. Komunikácia po rozhraní RS485 protokolom Modbus RTU.
Dopyt na produktPorovnať
Varianty k produktu isoBAT425 - Sledovač izolačného stavu (2)
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
Ce < 1 mikroF
Rozhraní RS-485
Un = 0...400 V DC
Us = 100...240 V AC, 47...63 Hz, 24...240 V DC
R = 11 k...5 MOhm / 10 k...4,9 MOhm
Ce < 1 mikroF
Rozhraní RS-485
Popis produktu

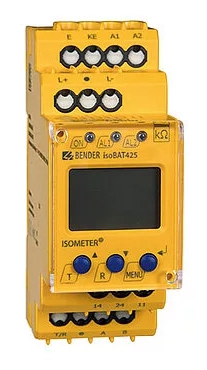

Prístroj ISOMETER® isoBAT425 je určený na monitorovanie izolačného odporu a napätia betérií počas ich montáže zo samostatných batériových článkov. ISOMETER® monitoruje izolačný odpor batérií s menovitým napätím DC 0…400 V DC. Maximálna povolná rozptylová kapacita siete Ce je 1 μF. Namerané hodnoty umožňujú určiť typ a miesto vzniku poruchy izolácie.
- Monitorovanie izolačného odporu RF voči zemi
- Monitorovanie napätia batérie Un medzi svorkami L+ a L-
- Meranie napätia UL+e a UL-e na svorkách L+ a L- voči zemi
- Určenie miesta poruchy (v %) - detekcia rozloženia izolačného odporu RF medzi svorkami L+ a L-
- Monitorovanie a automatické prispôsobenie merania zvodovej kapacite siete do hodnoty 1 μF
- Trvalé monitorovanie pripojenia ku svorkám L+, L- a E
- Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia
- Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 10 kΩ …5 MΩ (Alarm 1, Alarm 2)
- Konfigurovateľná frekvencia merania na prispôsobenie fyzickým charakteristkám batérie
- Signalizácia alarmov pomocou LED (AL1, AL2), displeja a alarmových relé (K1, K2)
- Automatický test prístroja
- Nastaviteľné prevádzkové režimy relé N/C alebo N/O
- Zobrazenie meraných hodnôt na multifunkčnom LCD displeji
- Možnosč aktivácie pamäte poruchy
- Široký rozsah napájania prístroja
- Galvanicky oddelené rozhranie RS-485 s protokolmi BMS, Modbus RTU a IsoData
- Možnosť ochrany nastavenia prístrjoa heslom
Rozšírené informácie
Prístroj ISOMETER® isoBAT425 je určený na monitorovanie izolačného odporu a napätia batérií počas ich montáže zo samostatných batériových článkov. ISOMETER® isoBAT425 meria hodnotu izolačného odporu RF a rozptylovej kapacity Ce batérie voči zemi. Súčasne prístroj udáva hodnotu menovitého napätia Un medzi svorkami batérie L+ a L- a taktisto hodnoty napätia UL+e medzi svorkou UL+ a zemou a UL-e medzi svorkou UL- a zemou.
Výroba batérií pozostáva z dvoch krokov. Prvý spočíva v zostavení článkov batérie dvoch paralelných reťazcov (plus a mínus), ktoré nie sú navzájom prepojené. Počas druhého kroku dôjde na prepojenie oboch reťazcov a vytvoí sa tak kompletná batéria. Výsledné namerané hodnoty umožňujú diagnostikovať typ a miesto poruchy izolácie. Na LC displeji je namiesto poruchy indikované znamienko “+” alebo “-” pred hodnotou izolačného odporu RF.
Prístroj umožňuje výberom v menu priradiť detekovanú poruchu alarmovému relé. Ak hodnoty RF alebo Un prekročia hodnotu reakcie nastavenú v menu “AL”, alarmové LED AL1/AL2 a relé K1 a K2 signalizujú alarm v súlade s nastavením v menu “out”. V tomto menu je možné ďalej nastaviť režim alarmových relé (n.c./n.o.) alebo aktivovať pamäť poruchy.
Ak hodnoty RF alebo Un prekročia hodnotu pre uvoľnenie (tzn. podkročia hodnotu reakcie + hysteréziu) počas celej doby trvania nastaveného oneskorenia uvoľnenia toff , alarmové relé sa prepnú do ich východiskovej pozície a alarmové LED AL1/AL2 zhasnú. Ak je aktivovaná pamäť poruchy, alarmové relé neprepnú späť a LED nezhasnú, a to až do okamihu stlačenia tlačidla reset alebo prerušenia napájania.
Funkčnosť prístroja možno testovať pomocou testovacieho tlačidla T. Parametre je možné nastaviť pomocou LCD displeja a funkčných tlačidiel na prednom paneli, túto funkciu možno chrániť heslom. Nastavenie parametrov prístroja je ďalej možné prostrednícvom zbernice RS-485/Modbus RTU.
Aplikácia
- Batérie do 500 V DC
Väzobný impedančný člen ZE420

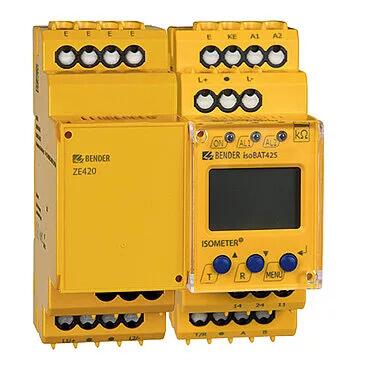

V prípade, kedy sú oba reťazce batériových článkov otvorené, väzobný impedančný člen ZE420 poskytuje nízkoimpedančné pripojenie (10 kΩ) medzi svorkami batérie L+ a L-. Toto pripojenie je nevhnutné na správnu funkciu prístroja isoBAT425. V prípade už uzavretých reťazcov batériových článkov sa väzobný člen používa v závislosti na hodnote vnútornej impedanice batérie.
Okrem nízkoimpedančného pripojenia prístroja ďalej voliteľne zaisťuje prúdové obmedzenie na hodnotu 1,5 mA. Začíná sa uplatňovať pri menovitom napätí Un väčšom ako 25 V a zvyšuje vnútorný odpor väzobného člena. V prípade skratu svoriek batérie môže isoBAT425 signalizovať chybu pripojenia na monitorovanú sieť. Súčasne dôjde ku zvýšeniu citlivosti detekcie skratu na svorkách batérie.
Väzobný impedančný člen ďalej obsahuje dva kondenzátor pre dosiahnutie potrebnej minimálnej zvodovej kapacity systému voči zemi.
Normy
ISOMETER® isoBAT425 odpovedá štandardom:
- STN EN 61557-8, STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8): 2015-12/Ber1: 2016-12
- IEC 61557-8: 2014/COR1: 2016V1.0
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily průmysl |
|---|---|
| Rozsah pracovných teplôt | -25 °C … 55 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody | Ne |
| Monitorovaná sieť 3(N)AC | Ne |
| Monitorovaná sieť AC | Ne |
| Monitorovaná sieť AC/DC | Ne |
| Monitorovaná sieť DC |  Ano |
| Menovité napätie Un DC | 0 V … 400 V |
| Tolerancia napätia Un | +25% |
| Rozptylová kapacita siete Ce µF | 0 F … 1 µF |
| Hodnota reakcie Ran kΩ | 11 kΩ … 5 MΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| CAN | Ne |
