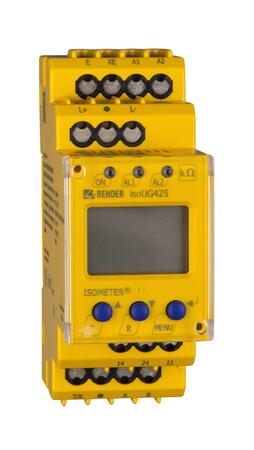

isoUG425 - Monitor asymetrických porúch izolácie
Monitor asymetrických porúch izolácie v neuzemnených DC sieťach do 120 V
Monitor asymetrických porúch izolácie v neuzemnených DC sieťach hlavných obvodov s napätím DC 12...120 V s hodnotou rozptylovej kapacity do 50 μF.
Varianty k produktu isoUG425 - Monitor asymetrických porúch izolácie (1)
Us: AC 100…240 V/DC 24…240 V
Un: DC 12…120 V
2 x alarmové relé
RS-485/BMS, Modbus RTU
Popis produktu
- Monitor asymetrických porúch izolácie v neuzemnených DC sieťach
- Meranie napätia siete (r.m.s. a DC) s detekcou prepätia a podpätia
- Meranie sieťových DC napätí voči zemi (L+/PE a L-/PE)
- Nastaviteľné prispôsobenie rozptylovej kapacity siete do 50 μF
- Nastaviteľné opozdenie po spustení, opozdení odozvy a opozdení uvoľnenia
- Dve nezávislo nastaviteľné hodnoty odozvy v rozsahu 1…100 kΩ (Alarm 1, Alarm 2
- LED signalizácia alarmových stavov (AL1, AL2), hlásenie na displeji a na výstupoch alarmových relé (K1 a K2)
- Indikácia meraných hodnôt na multifunkčnom LCD
- Nastaviteľný N/O alebo N/C režim a pamäť porúch
- Možnosť ochrany nastavení prístroja pomocou hesla
- Galvanicky oddelené rozhranie RS-485 s protokolmi BMS, Modbus RTU a IsoData
Rozšírené informácie
Prístroj isoUG425 monitoruje asymetrické poruchy izolácie v neuzemnených DC sieťach hlavných obvodov s napätím DC 12…120 V. Maximálna povolená hodnota rozptylovej kapacity siete Ce je 50 μF. Prístroj meria asymetrický izolačný odpor RF medzi monitorovanou sieťou (L+, L-) a zemou (PE). Zaznamenáva r.m.s. hodnotu, DC napätie siete Un medzi L+ a L-, medzi L+ a zemou (UL+e) a medzi L- a zemou (UL-e). Nastavenie parametrov je možné aj po BMS, napríklad cez bránu BMS/Ethernet (COM460IP), alebo Modbus RTU.
Aplikácie
- Jednoduché batériové systémy
- Vhodne rozsiahle DC systémy regulácie napätia
- DC obvody lámp
Normy
Prístroj isoUG425 nieje monitorom izolačného stavu v súlade s normou IEC 61557-8/EN 61557-8/ČSN 61557-8/STN 61557-8. Zaznamenává hodnoty izolačného stavu, ktoré spôsobujú asymetriu PE vodiča v IT sieti. Symetrické poruchy izolácie prístroj nezaznamenáva.
Technické parametre
pružinové svorky alebo skrutkové svorky
Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
Menovité napätie izolácie (A1, A2) - (11, 14, 24) | 250 V |
---|---|
Menovité impulzné výdržné napätie | 4 kV |
Menovité napätie izolácie (L+, L-, E, KE, T/R, A, B) | 400 V |
Menovité impulzné výdržné napätie | 6 kV |
Kategória prepätia/stupeň znečištenia | III/3 |
Ochranné oddelenie (zosilená izolácia) medzi | (A1, A2) - (L+, L-, E, KE, T/R, A, B) - (11, 14, 24) |
Test dielektrika podľa IEC 61010-1 | 2,2 kV |
Parametre napájania | |
Napájacie napätie US | AC 100...240 V/DC 24...240 V |
---|---|
Tolerancia US | -30...+15 % |
Rozsah kmitočtu US | 47...63 Hz |
Vlastná spotreba | ≤ 3 W, ≤ 9 VA |
Monitorovaná sieť | |
Menovité napätie siete UN |
DC 12...120 V |
---|---|
Tolerancia UN | +20 % |
Merací obvod | |
Vnútorný odpor Ri | ≥ 115 kΩ |
---|---|
Rozptylová kapacita siete Ce | ≤ 50 μF |
Hodnoty reakcie | |
Hodnota reakcie Ran1 | 2...100 kΩ |
---|---|
Hodnota reakcie Ran2 | 1...95 kΩ |
Relatívna neistota Ran | ±15%, aspoň ±2 kΩ |
Rozsah zobrazenia hodnoty napätia siete UN | 0...150 V |
Neistota merania UDC | ±5%, aspoň ±0,5 V |
Neistota merania URMS |
±5%, aspoň ±1,5 V |
Heslo | off/0...999 |
Pamäť poruchy, ALARM relé | on/off |
Špecifické časy | |
Doba odozvy tan pri RF = 0,5 x Ran a Ce = 1 μF podľa IEC 61557-8 | ≤ 1 s |
---|---|
Opozdenie pri spustení t | 0...10 s |
Opozdenie reakcie ton | 0...99 s |
Opozdenie uvoľnenia toff | 0...99 s |
Zobrazenie, pamäť | |
Displej | LC displej, multifunkčný, nepodsvietený |
---|---|
Rozsah zobrazenia izolačného odporu RF | 1 kΩ...1 MΩ |
Neistota merania | ±5%, aspoň ±2 kΩ |
Rozsah zobrazenia hodnoty napätia siete UN |
0...150 V |
Neistota merania UDC | ±5%, aspoň ±0,5 V |
Neistota merania URMS | ±5%, aspoň ±1,5 V |
Heslo | off/0...999 |
Pamäť poruchy, ALARM relé | on/off |
Rozhranie | |
Rozhranie/protokol | RS-485/BMS, Modbus RTU, isoData |
---|---|
Prenosová rýchlosť | BMS (9,6 kbit/s), Modbus RTU (nastaviteľná), isoData (115,2 kbit/s) |
Dĺžka kábla (9,6 kbit/s) | ≤ 1200 m |
Kábel: Krútený pár, jedna strana tienenia pripojená k PE | doporučený: J-Y(St)Y min. 2x0,8 |
Zakončovací odpor | 120 Ω (0,25 W), DIP prepínač |
Adresa zariadenia, BMS zbernica, Modbus RTU | 3...90 |
Spínacie obvody | |
Spínacie prvky | 2 x 1 N/O kontakt, spoločná svorka 11 |
---|---|
Pracovný režim | N/C alebo N/O režim |
Doba elektrickej životnosti, počet cyklov | 10 000 |
Spínacie parametre podľa IEC 60947-5-1: | |
Kategórie užitia | AC-12 AC-14 DC-12 DC-12 DC-12 |
Menovité spínacie napätie | 230 V 230 V 24 V 110 V 220 V |
Menovitý spínací prúd | 5 A 2 A 1 A 0.2 A 0.1 A |
Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
Mechanické vlastnosti, klimatické podmienky, EMC | |
EMC | IEC 61326-2-4 |
---|---|
Teplota okolia: | |
- pri prevádzke | -40…+70 °C |
- pri transporte | -40…+80 °C |
- pri skladovaní | -40…+70 °C |
Klimatická trieda podľa IEC 60721 (všetko bez orosenia a inovate): | |
Statické použitie (IEC 60721-3-3) | 3K7 |
Preprava (IEC 60721-3-2) | 2K4 |
Dlhodobé skladovanie (IEC 60721-3-1) | 1K5 |
Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
Statické použitie (IEC 60721-3-3) | 3M4 |
Preprava (IEC 60721-3-2) | 2M2 |
Skladovanie (IEC 60721-3-1) | 1M3 |
Připojenie | |
Typ pripojenia | skrutkové alebo pružinové svorky |
---|---|
Menovitý prúd | ≤ 10 A |
Veľkosť vodiča | AWG 24-14 |
Dĺžka odizolovania vodiča | 10 mm |
Typ pripojenia: | |
- jednoduchý vodič/splietané lanko | 0,2…2,5 mm² |
- splietané lanko s dutinkou s izoláciou/bez izolácie | 0,25…2,5 mm² |
- viacžilový vodič, splietané lanko s twin dutinkou s izoláciou | 0,5…1,5 mm² |
Otváracia síla pre svorky | 50 N |
Priemer otvoru pre svorky | 2,1 mm |
Všeobecné dáta | |
Pracovný režim | trvalá prevádzka |
---|---|
Montáž | chladiace otvory musia byť orientované vertikálne |
Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP 30 |
Stupeň krytia, svorky (DIN EN 60529) | IP 20 |
Materiál puzdra | polykarbonát |
Samohasivosť | UL94V-0 |
Rýchla montáž na DIN lištu | IEC 60715 |
Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
Hmotnosť | ≤ 150 g |
