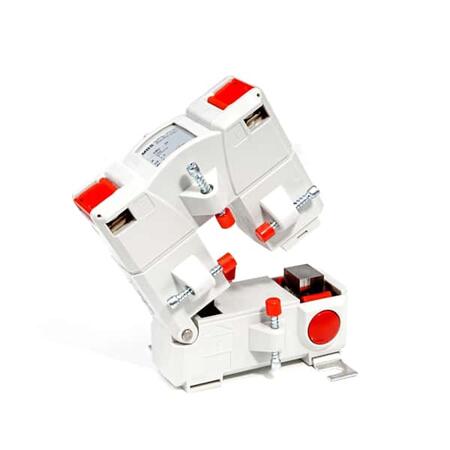

KSKBU 23 - Merací transformátor prúdu s rozoberateľným jadrom, na kabel i pasovinu s výstupom 0,333 mV

Popis produktu

Násuvný merací transformátor s rozoberateľným jadrom pre primárne menovité prúdy od 100 do 400 A, sekundárne napätie 0,333 mV.

K dispozícii v triedach presnosti 0,5, 1 a 3.

Transformátor KBU 23 nájde hlavné využitie pri dodatočnej montáži na kábel alebo pás, keď nie je potrebné jeho prerušenie. Uchytenie transformátora sa vykonáva buď pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky, alebo pomocou fixačných skrutiek priamo na primárny vodič alebo pás.

Meracie transformátory prúdu KBU majú sekundárny výstup riešený svorkami.

Ďalšie výstupné signály, ako napr. 22,5 mV, 150 mV, 225 mV, sú k dispozícii na vyžiadanie pri objednaní určitého množstva.

Triedy presnosti 0,5, 0,5S, 0,2, 0,2S sú k dispozícii na vyžiadanie pri objednaní určitého množstva.

Všeobecné vlastnosti

• Men. trvalý tepelný prúd Icth: 1,2 x IN
• Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
• Nadprúdové číslo: FS5
• Men. dynamický prúd Idyn: 2,5 x Ith
• Max. prevádzkové napätie Um: 0,72 kV
• Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
• Menovitá frekvencia: 50 Hz
• Trieda izolácie: E
• Stupeň krytia: IP 20
• Rozsah pracovných teplôt: -5 °C až +50 °C
• Rozsah skladovacích teplôt: -25 °C až +70 °C
