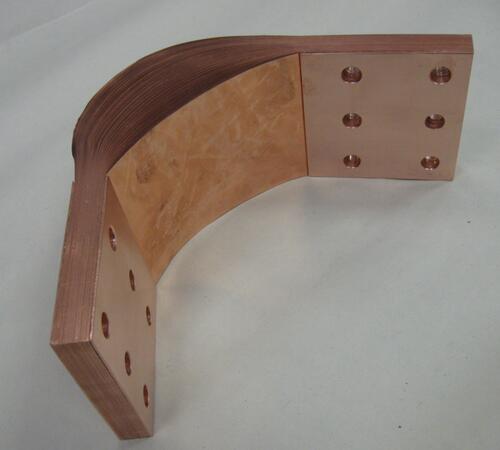

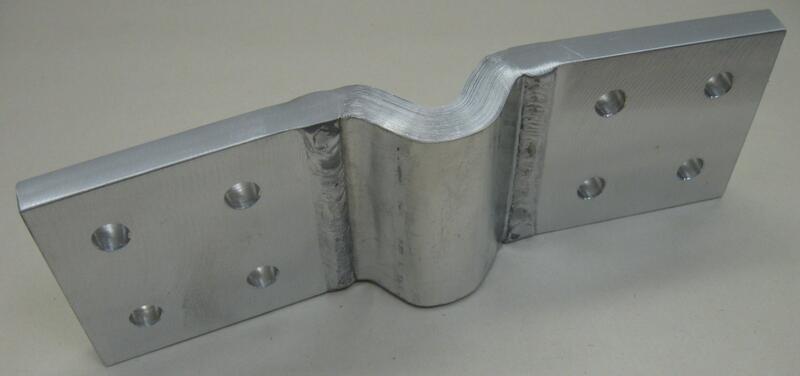

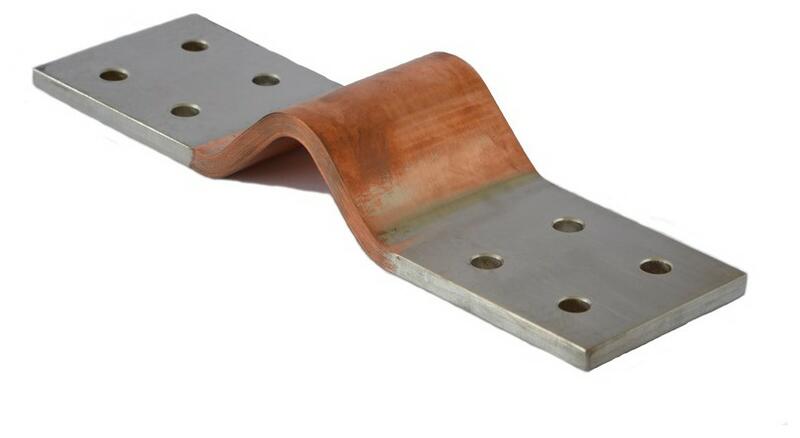

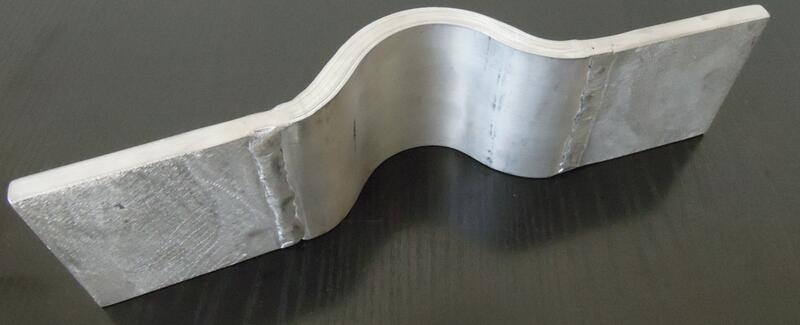

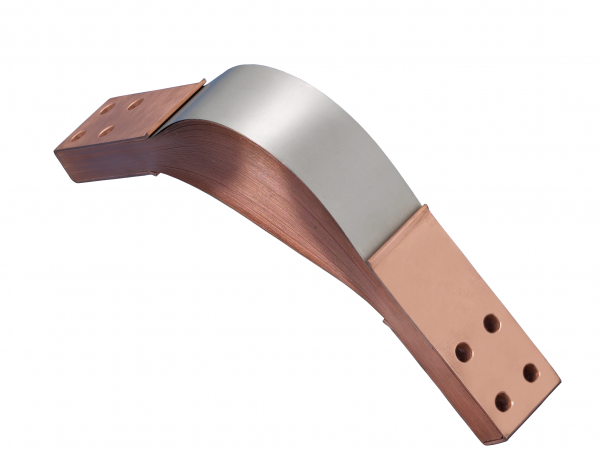

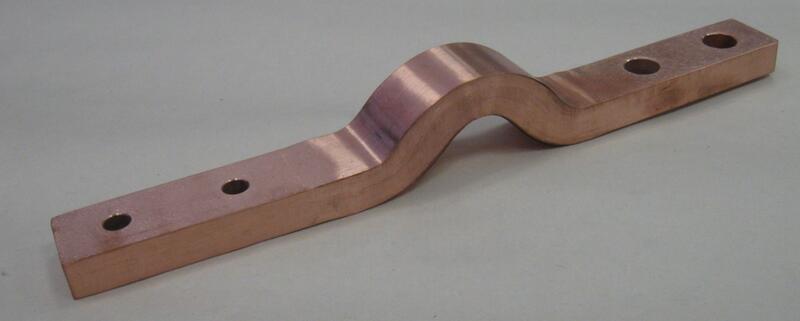

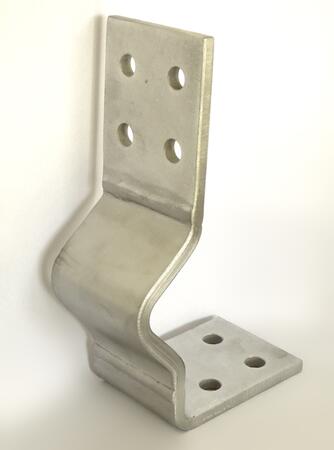

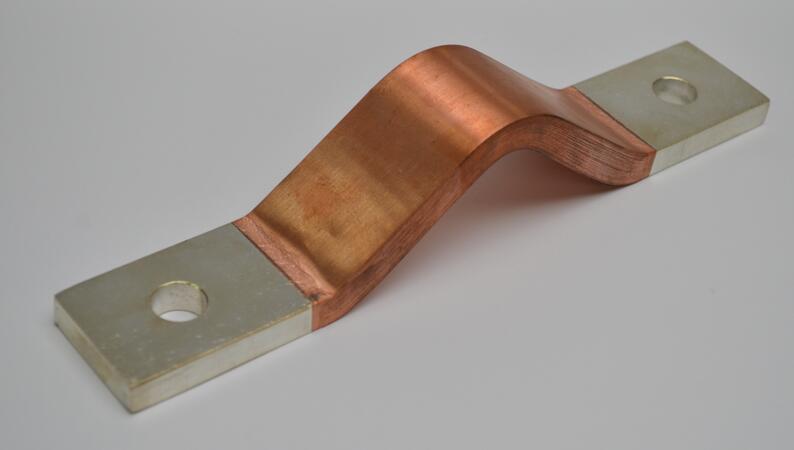

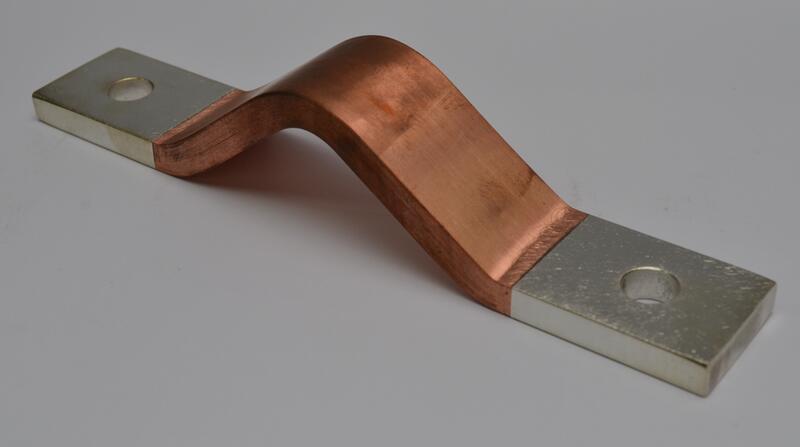

Lamelové pružné spojky zvarované

Prúdové spojky zložené z medených alebo hliníkových lamiel sa zváranými alebo nitovanými koncovkami. Kontaktnej plochy môžu byť na požiadanie pocínované alebo postriebrené.

Povedzte nám Vaše požiadavky a ideálne nám poskytnite výkres. Radi ponúkneme riešenie na mieru.



Dostupnosť: Na požiadanie
Zvoľte variantu (30)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu Lamelové pružné spojky zvarované (30)

Lamelová spojka PWA  400/230/40 - hliníková
Lamelová spojka PWA 400/230/40 - hliníková
Průřez: 400mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 10mm; Délka (celková): 230mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA400/230/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA  500/250/50 - hliníková
Lamelová spojka PWA 500/250/50 - hliníková
Průřez: 500mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 10mm; Délka (celková): 250mm;
Výška ohybu: 50mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA500/250/50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA  600/300/60 - hliníková
Lamelová spojka PWA 600/300/60 - hliníková
Průřez: 600mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: xxA AC;
OBJ: PWA600/300/60
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA  640/300/80 - hliníková
Lamelová spojka PWA 640/300/80 - hliníková
Průřez: 640mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: xxA AC;
OBJ: PWA640/300/80
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA  800/300/80 - hliníková
Lamelová spojka PWA 800/300/80 - hliníková
Průřez: 800mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: cca 640A AC;
OBJ: PWA800/300/80
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA 1000/350/100 - hliníková
Lamelová spojka PWA 1000/350/100 - hliníková
Průřez: 1000mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 10mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: xxA AC;
OBJ: PWA1000/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA 1200/350/100 - měděná, svařovaná
Lamelová spojka PWA 1200/350/100 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 12mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: cca 1200A AC;
OBJ: PWA1200/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA 200/180/40 - hliníková
Lamelová spojka PWA 200/180/40 - hliníková
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 180mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA200/180/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA 250/250/50 - hliníková
Lamelová spojka PWA 250/250/50 - hliníková
Průřez: 250mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 5mm; Délka (celková): 250mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA250/250/50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Lamelová spojka PWA 800/350/100 - hliníková
Lamelová spojka PWA 800/350/100 - hliníková
Průřez: 800mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 8mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: cca 800A AC;
OBJ: PWA800/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

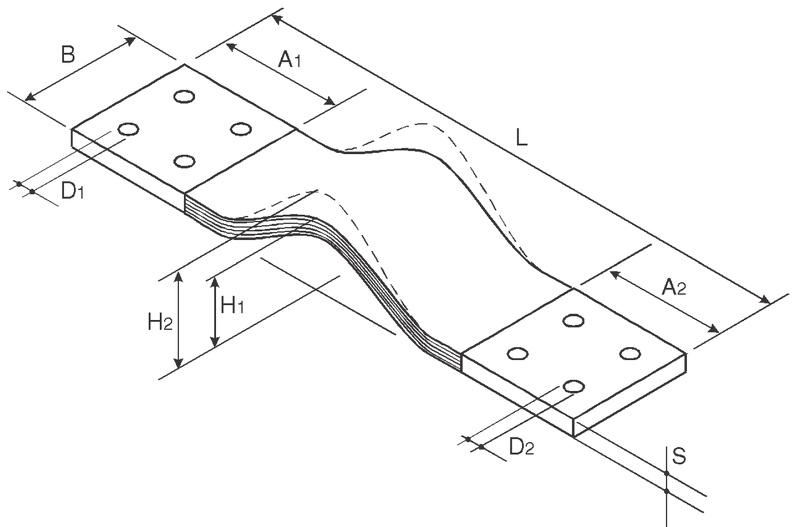

Rozmerové schema PWR
Lamelová spojka PWR 200/180/40 - měděná, svařovaná
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 180mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 600A AC;
OBJ: PWR200/180/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 250/250/50 - měděná, svařovaná
Průřez: 250mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 5mm; Délka (celková): 250mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 700A AC;
OBJ: PWR250/250/50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 320/230/40 - měděná, svařovaná
Průřez: 320mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 8mm; Délka (celková): 230mm;
Výška ohybu: 43mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 800A AC;
OBJ: PWR320/230/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 400/230/40 - měděná, svařovaná
Průřez: 400mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 10mm; Délka (celková): 230mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 900A AC;
OBJ: PWR400/230/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 400/250/50 - měděná, svařovaná
Průřez: 400mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 8mm; Délka (celková): 250mm;
Výška ohybu: 48mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 950A AC;
OBJ: PWR400/250/50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 480/300/60 - měděná, svařovaná
Průřez: 480mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: 1100A AC;
OBJ: PWR480/300/60
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 500/250/50 - měděná, svařovaná
Průřez: 500mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 10mm; Délka (celková): 250mm;
Výška ohybu: 50mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 1100A AC;
OBJ: PWR500/250/50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 640/300/80 - měděná, svařovaná
Průřez: 640mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1350A AC;
OBJ: PWR640/300/80
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 800/350/100 - měděná, svařovaná
Průřez: 800mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 8mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1550A AC;
OBJ: PWR800/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 960/300/80 - měděná, svařovaná
Průřez: 960mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 12mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1700A AC;
OBJ: PWR960/300/80
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 1000/350/100 - měděná, svařovaná
Průřez: 1000mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 10mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1800A AC;
OBJ: PWR1000/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 1200/350/100 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 12mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1900A AC;
OBJ: PWR1200/350/100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 1200/400/120 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 10mm; Délka (celková): 400mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W7; Jmenovitý proud: 2000A AC;
OBJ: PWR1200/400/120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 1500/400/120 - měděná, svařovaná
Průřez: 1500mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 12,5mm; Délka (celková): 400mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W7; Jmenovitý proud: 2300A AC;
OBJ: PWR1500/400/120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 1800/450/120 - měděná, svařovaná
Průřez: 1800mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 15mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2500A AC;
OBJ: PWR1800/450/120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 200/230/40 - měděná, svařovaná
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 230mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 600A AC;
OBJ: PWR200/230/40
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 2000/450/120 - měděná, svařovaná
Průřez: 2000mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 16,8mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2750A AC;
OBJ: PWR2000/450/120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 2400/450/120 - měděná, svařovaná
Průřez: 2400mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 20mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2900A AC;
OBJ: PWR2400/450/120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 600/300/60 - měděná, svařovaná
Průřez: 600mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: 1200A AC;
OBJ: PWR600/300/60
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Rozmerové schema PWR
Lamelová spojka PWR 800/300/80 - měděná, svařovaná
Průřez: 800mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1500A AC;
OBJ: PWR800/300/80
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Vhodné pre pružné a zároveň dostatočne pevné vodivé prepojenia, napr. transformátorov, flexibilné spojenie prípojníc.
  • Materiál: medené pásiky Cu-HTP (CW021A) s hrúbkou 0,3mm
  • Koncovky: zlisované a zvarené.
  • Kontaktná plocha spojok: štandardne holá meď. Na vyžiadanie je možné dodať pocínované alebo postriebrené.
  • Vysoká odolnosť voči vibráciám.
  • Veľká prúdová zaťažiteľnosť až do 2900 A.
  • Odpovedajúce norme DIN 46276.
  • Je možné dodať podľa výkresu zákazníka.
  • K dispozícii tiež spojky z hliníka (obj. Kód: PWA, max. prúdové zaťaženie AC [A] = cca 1 A na 1 mm2 prierezu) - normálna hodnota bez spresnenie podmienok prevádzky

Rozšírené informácie

Zvarované lamelové spojky sa vyrábajú iba z holých medených lamiel. Koncovky sú za veľkého tlaku stlačené a zvarené elektrickým prúdom. Kontaktný odpor medzi jednotlivými lamelami je takmer nulový.

Schéma - lamelová pružná spojka svařovaná
Typ Prierez
[mm2]
A
[mm]
B
[mm]
S
[mm]
L
[mm]
H
[mm]
D
[mm]
Typ
vrtání
Menovitý
prúd
[A AC]
PWR 200/180/40 200 50 40 5 180 40 13 W1 600
PWR 200/230/40 200 50 40 5 230 40 13 W1 600
PWR 320/230/40 320 50 40 8 230 43 13 W1 800
PWR 400/230/40 400 50 40 10 230 45 13 W1 900
PWR 250/250/50 250 60 50 5 250 45 13 W1 700
PWR 400/250/50 400 60 50 8 250 48 13 W1 950
PWR 500/250/50 500 60 50 10 250 50 13 W1 1100
PWR 480/300/60 480 90 60 8 300 70 13 W2 1100
PWR 600/300/60 600 90 60 10 300 70 13 W2 1200
PWR 640/300/80 640 90 80 8 300 70 13 W4 1350
PWR 800/300/100 800 90 80 10 300 70 13 W4 1500
PWR 960/300/80 960 90 80 12 300 70 13 W4 1700
PWR 800/350/100 800 110 100 8 350 80 13 W5 1550
PWR 1000/350/100 1000 110 100 10 350 80 13 W5 1800
PWR 1200/350/100 1200 110 100 12 350 80 13 W5 1900
PWR 1200/400/120 1200 130 120 10 400 80 13 W7 2000
PWR 1500/400/120 1500 130 120 12,5 400 80 13 W7 2300
PWR 1800/450/120 1800 130 120 15 450 80 15 W7 2500
PWR 2000/450/120 2000 130 120 16,8 450 80 15 W7 2750
PWR 2400/450/120 2400 130 120 20 450 80 15 W7 2900

Podľa požiadaviek zákazníka je možné dodať lamelové spojky aj iných rozmerov a typov vŕtania než je uvedené v tabuľke. Hodnoty menovitého prúdu uvedené v tabuľke sú iba informatívne, záleží na použití a podmienkach pripojenia.

Štandardné tvary koncoviek

Standardní tvary koncovek

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona

Články a informácie

Mohlo by vás zaujímať

Akčné produkty

HIKMICRO jún 2025
01.06.2025 - 30.06.2025
Získajte zľavu na vybrané modely termokamier HIKMICRO Pre čitateľov časopisu ElektroPrůmysl.cz sme pripravili špeciálne podmienky na nákup kamier zo zoznamu nižšie. Neváhajte a vyžiadajte si ponuku...
Kúpte si Fluke ... Získate ďalší ZADARMO
17.02.2025 - 31.07.2025
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...

Novinky

Inteligentné topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
11.06.2025
Predstavujeme vám novinku v oblasti ochrany rozvadečov: topný systém CS 032 od spoločnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje presne toľko tepla, koľko je v daný moment potreba...
Nový hygrostat Stego MFR 012
11.06.2025
Vlhkost v elektrických rozváděčích predstavuje neviditelnou, avšak vážnou hrozbu pre elektrické systémy. Môže spôsobiť koróziu, skraty a poruchy funkčnosti – niekedy s vážnymi dôsledkami pre prevádzkové...

Odborné články

Micsig MHO1 - Prenosné tabletové osciloskopy s multimetrom
16.06.2025
Spoločnosť Micsig, popredný špecialista na tabletové osciloskopy, opäť inovovala! Tentoraz do svojho sortimentu osciloskopov s dotykovou obrazovkou pridala dva tabletové štvorkanálové osciloskopy...
Nový termovízny modul HIKMICRO MINIX s bezdrôtovým prenosom
09.06.2025
S rozvojom termovíznej technológie prichádzajú na trh úplne nové riešenia, ktoré dopĺňajú kamery klasickej konštrukcie. Niektoré inteligentné zariadenia, ako sú mobilné telefóny a tablety, sú už nejaký...
