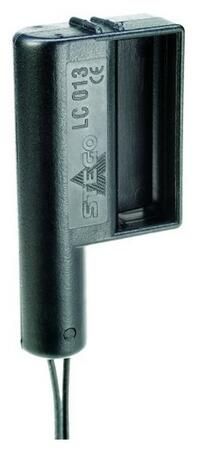

LC 013/LCF 013 - Monitor prietoku vzduchu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Príslušenstvo pre klimatizačnú techniku.

Monitor prietoku vzduchu je určený ku signalizácii straty prúdenia vzduchu ventilátorov alebo výstupných mriežok.
Dostupnosť: Predaj ukončený
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Príslušenstvo pre klimatizačnú techniku.

  • Mechanický kontakt
  • Široký rozsah použitia
  • Malá veľkosť
  • Jednoduché pripojenie

Rozšírené informácie

Monitor průtoku vzduchu je určen k signalizaci ztráty proudění vzduchu ventilátorů nebo výstupních mřížek. Kontakt sleduje pokles proudění vzduchu při selhání ventilátoru nebo znečištění filtru bez ohledu na směr proudění. Díky jeho jednoduché mechanické funkci je alternativou k elektronickým monitorovacím systémům.

Objednací údaje

Obj. č.
Rozpínací (NC)
Obj. č.
Spínací (NO)
PopisRozměryHmotnost
01300.0-0101300.1-00 LC 013 s upevňovací svorkou a sponou 34×17,5×7,5 mm 5 g
01301.0-0101301.1-00 LCF 013 integrovaný do ochranné mřížky 80×80×10 mm 20 g
01302.0-0101302.1-00 92×92×10 mm 20 g
01303.0-0101303.1-00 120×120×10 mm 30 g

Poznámka: Součin spínaného napětí a proudu nesmí překročit 10 W. Max. napětí a max. proud nesmí být překročen, dokonce ani v případech krátkodobých špiček. Případné napěťové a proudové špičky induktivních a kapacitních zátěží musí být omezeny ochranným obvodem.

Použití

Monitor průtoku vzduchu LC 013 je používán jako signální kontakt pro sledování ventilátorů nebo výstupních filtrů v zařízeních s ochrannou třídou I. Může být připojen ke kontrolním systémům s dálkovým řízením nebo přímo spínat signální zařízení, např. LED nebo signální lampy. Kapacitní zátěže překračující udávaný spínací výkon musí být spínány přes relé (např. SM 010). Monitor s rozpínacím kontaktem po poklesu proudění vzduchu signalizuje selhání ventilátoru (např. červená lampa). Monitor se spínacím kontaktem je uzavřen při provozu ventilátoru a signalizace zobrazuje jeho funkce (např. zelenou lampou).

Podmínky pro instalaci

  1. Monitor nesmí být nainstalován v blízkosti magnetů nebo železných kovů, které by ovlivňovaly vestavěný magnet.
  2. Musí být dodržena dostatečná vzdálenost od elektromagnetických polí (např. transformátorů, motorů, atd.), jinak bude monitor nesprávně spínat v závislosti na frekvenci síťového napájení. Řešení je vhodné zkontrolovat oscilografem a případně upravit polohu monitoru.
  3. Je nutné vyhnout se montáži v místech turbulencí a vzduchových polštářů.
  4. Neinstalovat v prostředí s vysokou prašností.

Vhodnost monitoru by měl posoudit konečný uživatel ve finálním použití, vzhledem k různorodosti podmínek aplikace.

Schéma

Schéma monitoru průtoku vzduchu LC 013

Příklad zapojení

Zapojiní monitoru průtoku vzduchu LC 013

Technické parametre

Typ kontaktu jazýčkový kontakt/magnet
 - rozpínací (NC) kontakt otevřen při proudění vzduchu
 - spínací (NO) kontakt uzavřen při proudění vzduchu
Max. spínaný výkon 10 W (odporová zátěž)
Max. spínaný napětí DC 60 V
Max. spínací proud DC 170 mA
Max. sepnutí > 2,5 m/s (hystereze: > 1 m/s)
Max. průtoková rychlost 50 m/s
Odpor kontaktu < 370 mΩ (s vodičem)
Max. vzdušná vlhkost 70 % RV (bez orosení)
Životnost > 100 000 cyklů
Připojení 2× lankový vodič AWG 26, délka 500 mm, (NC: černý, NO: modrý)
Uchycení integrovaný do mřížky
montážní svorkou nebo sponou
Pouzdro černý plast dle UL94-HB
Montážní poloha kolmá k proudění vzduchu
Provozní/skladovací teplota -20 až +50 °C / -20 až +80 °C
Stupeň krytí IP20
Schválení VDE + UL File No. E250507
