MG 48/72/96 K

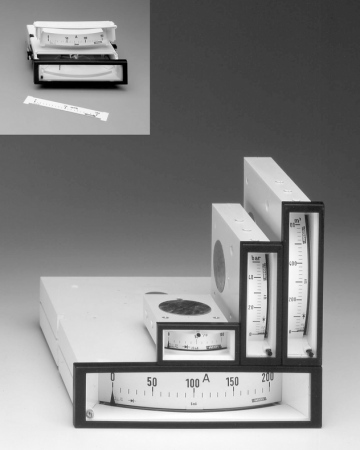

Analógové prístroje na meranie sínusových striedavých prúdov alebo napätí - magnetoelektrické meracie ústrojenstvo a usmerňovačom, typy s úzkym profilom.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Popis produktu
Analógové prístroje na meranie sínusových striedavých prúdov alebo napätí - magnetoelektrické meracie ústrojenstvo a usmerňovačom, typy s úzkym profilom.Rozšírené informácie
Použitie
Magnetoelektrické meracie prístroje MG 48x24, MG 72x24, MG 96x24 K a G 144x36 s úzkym profilom sa používajú pre meranie sínusových striedavých prúdov alebo napätí. Magnetoelektrické meracie prístroje s usmerňovačom merajú strednú hodnotu usmerneného prúdu. Stupnica je ciachovaná v efektívnych hodnotách. Predpokladom správneho merania je sínusový priebeh meranej veličiny. Magnetoelektrické meracie ústrojenstvo je zhotovené podľa najnovších poznatkov a vyznačuje sa nízkou vlastnou spotrebou, vysokou presnosťou a zvlášť dobrým tlmením. Prístroje je možné inštalovať do panelov rozvádzačov, mozaikových rasterových panelov (okrem G 144x36) alebo ovládacích skríň strojov. Stupnicu prístroja MG 96x24 K je možné jednoducho vymeniť.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s usmerňovačom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Elektrické vlastnosti
| Meraná veličina | striedavý prúd alebo napätie |
|---|---|
| Kmitočtový rozsah | napätie 40 Hz...50...10 kHz |
| Medz preťažiteľnosti - trvalo - po dobu 5 s |
(podľa DIN EN 60 051-1) 1,2-násobok 2-násobok (voltmetre) 10-násobok (ampérmetre) |
| Kategória merania | CAT III |
| Pracovné napätie | viď. katalógový list |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Meracie rozsahy
| striedavý prúd | úbytok napätia cca | striedavé napätie | vnútorný odpor |
|---|---|---|---|
| 100 µA | 1,5 V | - | - |
| 150 µA | 1,5 V | - | - |
| 250 µA | 1,5 V | - | - |
| 400 µA | 1,5 V | 6 V | 900 Ω/V |
| 600 µA | 1,5 V | 10 V | 900 Ω/V |
| 1 mA | 1,5 V | 15 V | 900 Ω/V |
| 1,5 mA | 1,5 V | 25 V | 900 Ω/V |
| 2,5 mA | 1,5 V | 40 V | 900 Ω/V |
| 4 mA | 1,5 V | 60 V | 900 Ω/V |
| 6 mA | 1,5 V | 100 V | 900 Ω/V |
| 10 mA | 1,5 V | 150 V | 900 Ω/V |
| 15 mA | 1,5 V | 250 V | 900 Ω/V |
| 25 mA | 1,5 V | 400 V | 900 Ω/V |
| 40 mA | 1,5 V | 500 V | 900 Ω/V |
| 60 mA | 1,5 V | 600 V | 900 Ω/V |
| 100 mA | 1,5 V | ||
| 150 mA | 1,5 V | ||
| 250 mA | 1,5 V | ||
| 400 mA | 1,5 V | ||
| 600 mA | 1,5 V | ||
| 1 A 1) | 0,2 V | ||
| 1,5 A 1) | 0,2 V | ||
| 2,5 A 1) | 0,2 V | ||
| 4 A 1) | 0,3 V | ||
| 5 A 1) | 0,3 V | ||
| 6 A 1) | 0,3 V | ||
| 10 A 1) | 0,3 V | ||
| 15 A 1) | 0,3 V | ||
| 25 A 1) | 0,3 V | ||
| pre pripojenie meniča (stupnice bez predĺženia) | |||
| N/1 A 1) | 0,2 V | ||
| N/5 A 1) | 0,3 V | ||
| 1) s externým meničom - sek. 10 mA, 50 Hz | |||
Indikácia
| Ukazovateľ | profilový, zakončený nožom | |||
|---|---|---|---|---|
| Stavítko nulovej polohy | v čelnej strane prístroja | |||
| Doba ustálenia | 1 s na plnú výchylku | |||
| Poloha stupnice | pozdĺžna | |||
| Priebeh stupnice | približne lineárny pre napätie > 20 V na začiatku zhustený pre napätie ≤ 20 V | |||
| Delenie stupnice | hrubé a jemné | |||
| Dĺžka stupnice | MG 48x24 30 mm |
MG 72x24 52 mm |
MG 96x24 K 60 mm |
G 144x36 95 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN EN 60 051-1 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Kmitočet | 50 ± 2 Hz |
| Vstupný signál | sínusový, činitel harmonického skreslenia < 5 % |
| Ostatné | podľa DIN EN 60 051-1 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23 °C ± 2 K |
| Prevádzková poloha | menovitá ± 5° |
| Kmitočet | 40 Hz...45...60 Hz...10 kHz |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovných teplôt | -25...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
striedavé napätie |
striedavý prúd |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | plast |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | skrutkovými svorkami |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | 1...25 mm |
| Pripojovacie svorky | pre plochú zástrčku 6,3 × 0,8 alebo 2,8 × 0,8 (MG 96x24 K) |
| Rozmery [mm] | MG 48x24 | MG 72x24 | MG 96x24 K | G 144x36 |
| Čelný rámček | 48x24 | 72x24 | 96x24 | 144x36 |
|---|---|---|---|---|
| Púzdro | 43x17 | 66x17 | 92x18 | 137x32 |
| Konštrukčná hĺbka | 75 | 98 | 108 | 173 |
| Výrez v paneli | 45,2+0,6x22,2+0,3 | 68,3+0,7x22,2+0,3 | 92+0,8x22,2+0,3 | 138+1x33+0,6 |
| Hmotnosť cca | 0,08 kg | 0,1 kg | 0,12 kg | 0,5 kg |
