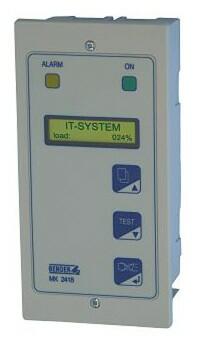

MK2418 - Signalizační a testovací panel

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Signalizační a testovací přístroj pro místnosti pro lékařské účely se sběrnicí RS232

Signalizační a testovací přístroj pro místnosti pro lékařské účely se sběrnicí RS232.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

MK 2430 - Univerzálny kontrolný a signalizačný panel
Varianty: 4
MK2430
Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Porovnání
Skladom v GHVDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Zobrazení všech chybových hlášení dle DIN VDE 0100-710
  • Testovací tlačítko pro hlídače izolace
  • Signalizace funkce přístroje
  • Vypnutí akustické signalizace
  • Optická signalizace Alarmů na LCD a žluté LED
  • Přesná textová hlášení na podsvětleném dvouřádkovém displeji
  • Snadné čištění čelní lexanové fólie
  • Komunikace s ostatními přístroji po dvoudrátové sběrnici RS485
  • Jednoduché nastavení a signalizace pomocí textového menu na LC displeji
  • Uživatelské nastavení testu alarmových hlášení pro 8 digitálních vstupů (pouze MK2418C…)
  • Možnost výběru jazyka (vč. češtiny)
  • Časově nenáročná instalace
  • Všechna hlášení v jednom přístroji

Rozšírené informácie

Popis a použití

Panel MK2418 je signalizační a testovací přístroj určený k zobrazování provozních a chybových stavů monitorovacích zařízení (např. hlídačů izolačních stavů) dle požadavku normy DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001. MK2418 může být také použit jako signalizační zařízení systémů BENDER s RS485 rozhranním a BMS protokolem (MEDICS, EDS, RCMS). Navíc může být využit pro automaticky přepínané jednotky BENDER a pro jednoduchá monitorovací zařízení. Při použití 2 a více jednotek MK2418 se mohou tyto jednotky kontrolovat vzájemně.

Na LCD jsou zobrazeny informace pro zdravotnický a technický personál nemocnice. Připojení panelu k jiným přístrojům se provádí pouze dvoudrátovou sběrnicí, čímž se šetří čas i peníze. V běžném provozu panel signalizuje stav IT sítě a procentuální zátěž oddělovacích transformátorů. V případě poruchy vyhlásí přístroj akustický a optický alarm a přepne alarmové relé. U přístroje MK2418..-11 jsou navíc digitální vstupy označené IN 1...IN 8. Těm lze navíc přidělit poruchová hlášení dle potřeb uživatele (např. stav medicínských plynů, zdrojů, operační lampy, atd.). Tato hlášení lze vytvořit a přenést do přístroje MK2418C pomocí SW MK-SET přes sběrnic RS232/RS485. Nebo přes Ethernet prostřednictvím převodníku FTC470XET.

Funkce

Zobrazení: na dvouřádkovém LC displeji (2× 16 znaků). Komunikace s ostatními přístroji po dvoudrátové sběrnici RS485 s protokolem BMS. Hlášení na displeji z hlídače izolace 107TD47:

  • Závada izolace
  • Přetížení
  • Překročení teploty
  • Závada v připojení k PE vodiči
  • Závada v připojení hlídače izolace 107TD47 k monitorované síti
  • Závada v připojení a zkrat proudového transformátoru STW2
  • Závada v připojení a zkrat termočlánku oddělovacího transformátoru
  • Porucha v izolaci operačního světla
  • Vlastní chyba přístroje 107TD47

Provedení a konstrukce

MK2418-11

Signalizační a testovací přístroj se sběrnicí RS485, 8 digitálními vstupy a 1 analogovým vstupem. Obsahuje relé (PT1/PT2) vhodné pro test hlídače izolačního stavu 107TL47 (viz str. 30) a výstupní relé pro signalizaci společného alarmu. Všechny digit. vstupy jsou el. izolované. Konstrukce pro zabudování do panelu nebo do zdi.

MK2418-12

Signalizační a testovací přístroj shodný s MK2418-11 avšak bez 8 dig. vstupů, analogového vstupu a relé pro hlídač izolace PT1/PT2. Konstrukce pro zabudování do panelu nebo do zdi.

MK2418C-...

Shodné jako MK2418-11 a MK2418-12 avšak s možností naprogramování uživatelských hlášení pro standardní hlášení a 8 digitálních vstupů. Vhodný pro signalizaci z hlídače izolace 107TD47.

Konstrukce

MK2418-11, MK2418-12, MK2418C-11, MK2418C-12 do panelu, do zdi
MK2418A-11, MK2418A-12, MK2418CA-11, MK2418CA-12 na povrch, na zeď
MK2418K-11, MK2418K-12, MK2418CK-11, MK2418CK-12 do kabelovodu

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětíAC 250 V
Jmenovité rázové napětí4 kV
Stupeň znečistění3
Napájecí napětí:
Jmenovité pracovní napětí Us24 V DC, AC 40...60 Hz
Rozsah pracovního napětí20...28 V
Vlastní spotřebacca. 150 mA
Zobrazení:
ZobrazeníPodsvětlený displej LC displej 2×16 znaků
Vstupy / Výstupy:
Digitální (jen MK2418-11 a MK2418C-11)8 (IN1...IN8)
- Napěťový rozsah Hi15...30 V AC/DC
- Napěťový rozsah Lo0...2 V AC/DC
Analogové (jen MK2418?11 a MK2418C-11)1(M+ / M-)
- Proudový rozsah0...400 mA
Tlačítko pro test A-IsometruPT1/PT2
Rozhranní:
ProtokolBMS/RS485
RS232 (jen MK2418C...)
Max. délka kabelů1200 m
Doporučený typ kabelůJ(Y)STY 2×0,6
Zakončovací odpor120 Ω
Rozsah adres1...30
Spínací prvky:
Spínací relé1 přepínací kontakt
Jmenovité spínací napětíAC 250 V/DC 300 V
Pracovní režimN/C
Všeobecné informace:
EMC imunitadle EN 61000-6-2
EMC emisedle EN 61000-6-4
Pracovní teplota okolí-5...+55 °C
Montáž na DIN lištujakákoliv pozice
Krytí dle EN 60529IP 50 (vnitřní součásti)
IP 20 (konektory)
Hmotnostcca. 330 g

Údaje pro objednávku

TypMontážDigitální vstupProgramovatelný textObjednací číslo
MK2418-11Do panelu, do zdiAno-B923793
MK2418A-11Na povrch, na zeďAno-B923795
MK2418K-11KabelovodAno-B923797
MK2418-12Do panelu, do zdi--B923794
MK2418A-12Na povrch, na zeď--B923796
MK2418K-12Kabelovod--B923798
MK2418C-11Do panelu, do zdiAnoAnoB923786
MK2418CA-11Na povrch, na zeďAnoAnoB923790
MK2418CK-11KabelovodAnoAnoB923788
MK2418C-12Do panelu, do zdi-AnoB923787
MK2418CA-12Na povrch, na zeď-AnoB923791
MK2418CK-12Kabelovod-AnoB923789

Příslušenství

AN 450 - napájecí transformátor
AN 470 - napájecí transformátor
FTC 470 XET - převodník na Ethernet

Normy

  • DIN VDE 0100-710: 2002-11 (VDE 0100 část 710)
