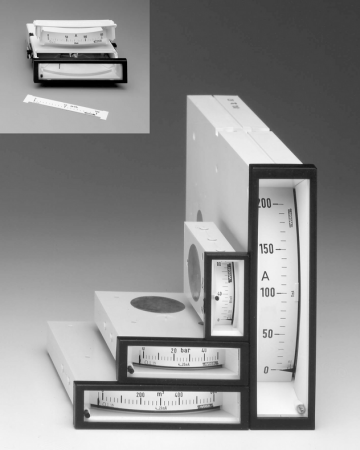

MP 48x24/72x24/96x24 K
Analógové prístroje na meranie jednosmerných prúdov alebo napätí - magnetoelektrické meracie ústrojenstvo s úzkym profilom.
MP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vymeniteľnou stupnicou
MP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vymeniteľnou stupnicou
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Popis produktu
Analógové prístroje na meranie jednosmerných prúdov alebo napätí - magnetoelektrické meracie ústrojenstvo s úzkym profilom.MP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vymeniteľnou stupnicou
Rozšírené informácie
Použitie
Magnetoelektrické meracie prístroje MP 48x24, MP 72x24, MP 96x24 K a P 144x36 s úzkym profilom sa používajú pre meranie jednosmerných prúdov alebo napätí. Meracie ústrojenstvo je zhotovené podľa najnovších poznatkov a vyznačuje sa nízkou vlastnou spotrebou, vysokou presnosťou a zvlášť dobrým tlmením. Prístroje je možné inštalovať do panelov rozvádzačov, mozaikových rasterových panelov (okrem P 144×36) alebo ovládacích skríň strojov. Stupnicu prístroja MP 96x24 K je možné jednoducho vymeniť.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Elektrické vlastnosti
| Meraná veličina | jednosmerný prúd alebo napätie |
|---|---|
| Medz preťažiteľnosti - trvalo - po dobu 5 s |
(podľa DIN EN 60 051-1) 1,2-násobok 2-násobok (voltmetre) 10-násobok (ampérmetre) |
| Kategória merania | CAT III |
| Prevádzkové napätie | viď. katalógový list |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Meracie rozsahy
| jednosmerný prúd | vnútorný odpor/úbytok napätia cca | |||
|---|---|---|---|---|
| MP 48x24 | MP 72x24 | MP 96x24 | P 144x36 | |
| 100 µA | 1000 Ω | 1000 Ω | 1000 Ω | 652 Ω |
| 150 µA | 835 Ω | 835 Ω | 835 Ω | 437 Ω |
| 250 µA | 500 Ω | 500 Ω | 500 Ω | 256 Ω |
| 400 µA | 310 Ω | 310 Ω | 310 Ω | 38 Ω |
| 600 µA | 208 Ω | 208 Ω | 208 Ω | 100 Ω |
| 1 mA | 41 Ω | 33 Ω | 33 Ω | 60 mV |
| 1,5 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 2,5 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 4 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 5mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 6 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 10 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 15 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 25 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 40 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 60 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 100 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 150 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 250 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 400 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 600 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 1 A | 55 mV | 47 mV | 47 mV | 60 mV |
| pre pripojenie k prevodníku | ||||
| 0/4...20 mA | elektricky potlačená nula, nastaviteľná, úbytok napätia cca 900 mV | |||
| 4...20 mA | mechanicky potlačená nula, nenastaviteľná, úbytok napätia cca 60 mV | |||
| js napätie | vnútorný odpor 1000 Ω/V | |||
| 6 V | 40 V | 250 V | ||
| 10 V | 60 V | 400 V | ||
| 15 V | 100 V | 500 V | ||
| 25 V | 150 V | |||
| pri zapojení s externým bočníkom | ||||
| jednosmerné napätie | 60 mV, 150 mV | |||
| vnútorný odpor 1) 1000 Ω/V | ||||
| odpor prívodných vodičov 0,050 Ω je zahrnutý v kalibrácii prístroja (vodiče dĺžky 1m, prierezu 2 × 0,75 mm2) | ||||
| 1) hodnoty vnútorných odporov sú nastavené s toleranciou ± 20 % | ||||
Indikácia
| Ukazovateľ | profilový, zakončený nožom | |||
|---|---|---|---|---|
| Doba ustálenia | 1 s na plnú výchylku | |||
| Poloha stupnice | podĺžna | |||
| Stupnica | lineárna s hrubým a jemným delením | |||
| Dĺžka stupnice | MP 48x24 30 mm |
MP 72x24 52 mm |
MP 96x24 K 60 mm |
P144x36 95 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN EN 60 051-1 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Ostatné | podľa DIN EN 60 051-1 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23 °C ± 2 K |
| Prevádzková poloha | menovitá ± 5° |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovných teplôt | -25...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
| jednosmerné napätie | jednosmerný prúd |
 |
|
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | plast |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | skrutkovými svorkami |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | 1...25 mm |
| Pripojovacie svorky | pre plochú zástrčku 6,3 × 0,8 alebo 2,8 × 0,8 (MP 96x24 K) |
| Rozmery [mm] | MP 48x24 | MP 72x24 | MP 96x24 K | P 144x36 |
| Čelný rámček | 48x24 | 72x24 | 96x24 | 144x36 |
|---|---|---|---|---|
| Púzdro | 43x17 | 66x17 | 92x18 | 137x32 |
| Konštrukčná hĺbka | 75 | 98 | 108 | 173 |
| Výrez v paneli | 45,2+0,6x22,2+0,3 | 68,3+0,7x22,2+0,3 | 92+0,8x22,2+0,3 | 138+1x33+0,6 |
| Hmotnosť cca | 0,08 kg | 0,1 kg | 0,12 kg | 0,5 kg |
