Nulové vodiče k NH poistkovým spodkom

Nulové vodiče a prepojovacie svorky

Nulové vodiče, rozpínateľné aj nerozpínateľné, kompatibilné s NH poistkovými spodkami. S prúdovým zaťažením od 160A do 630A.
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Nulové vodiče k NH poistkovým spodkom (10)

Filtrace
Na sklade
05188
Příslušenství pro pojistkové spodky NH

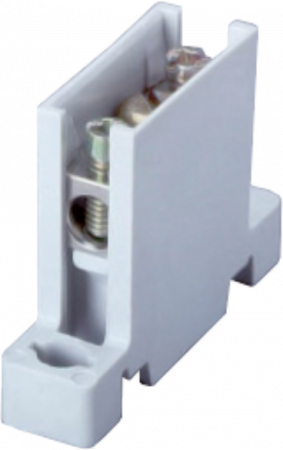

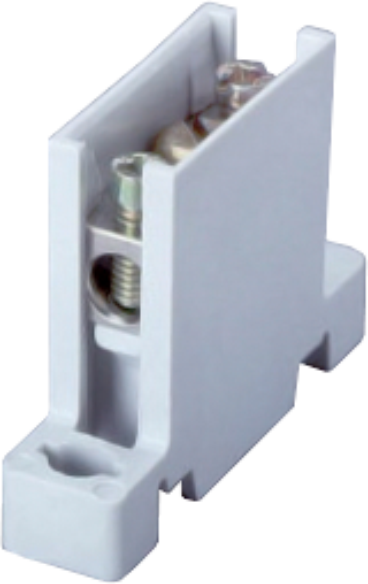

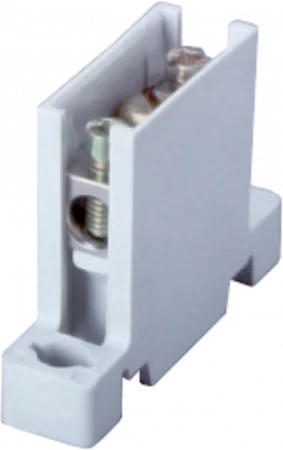

Nulový oddělovací vodič
Montáž na desku pomocí šroubů a na DIN lištu podle DIN EN 60715; jmenovitý proud (IEC): 63A; jmenovité napětí (IEC): 400V; připojení: 10mm2; délka: 120mm; provedení: připojení vodičů pomocí zdířkových svorek;
OBJ: 05188.000
EAN: 4021267051884
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
03668
Příslušenství pro pojistkové spodky NH

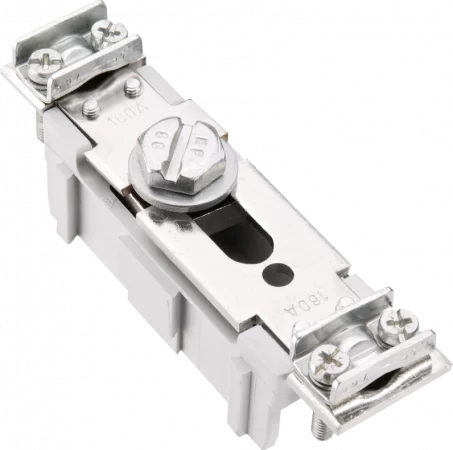

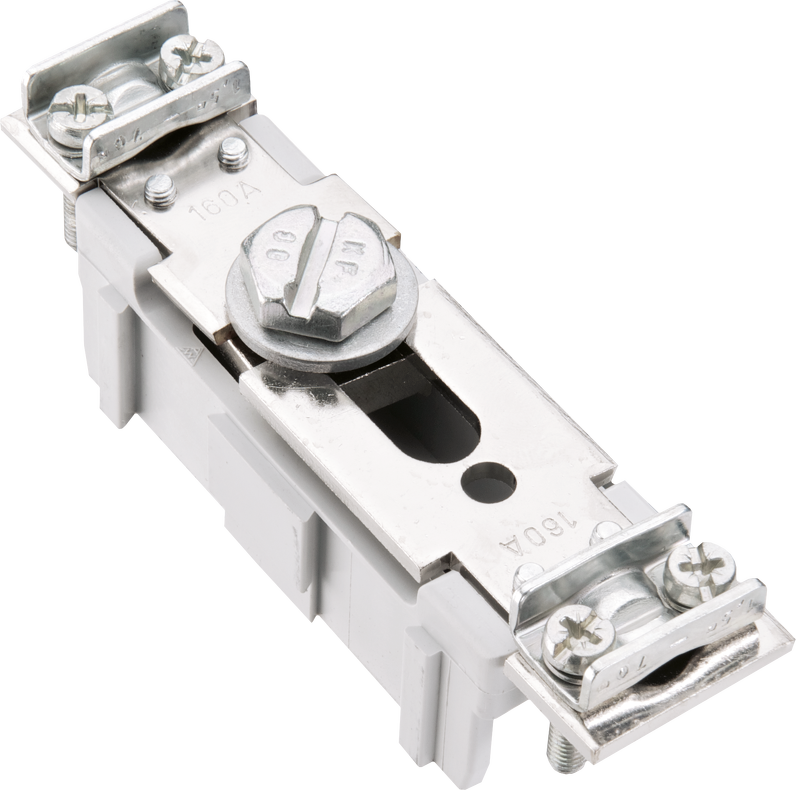

Nulový rozpojitelný vodič
Montáž na desku pomocí třmenových svorek, oboustranně; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V; 1P; délka: 120mm; připojení: 70mm2;
OBJ: 03668.000
EAN: 4021267036683
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
03657
Příslušenství pro pojistkové spodky NH

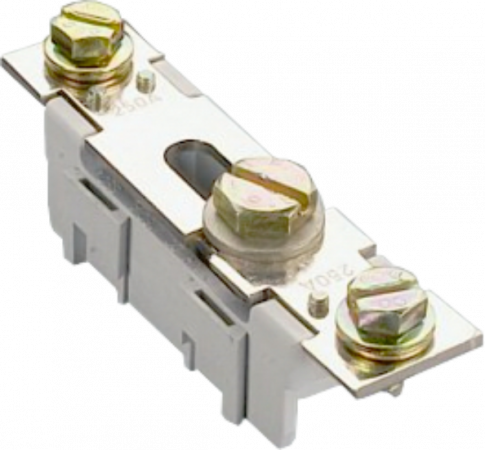

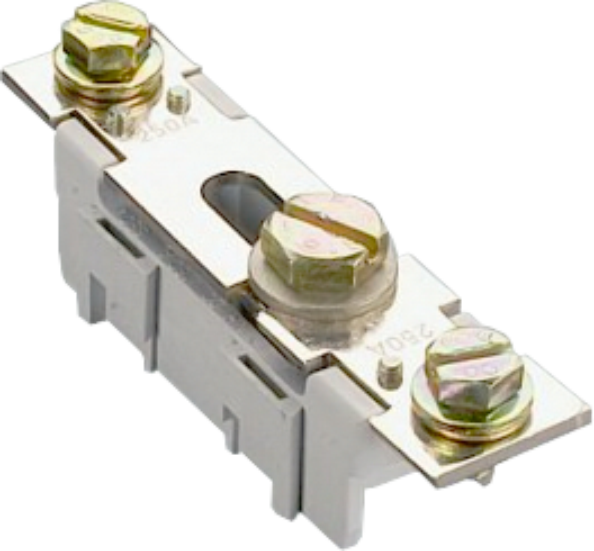

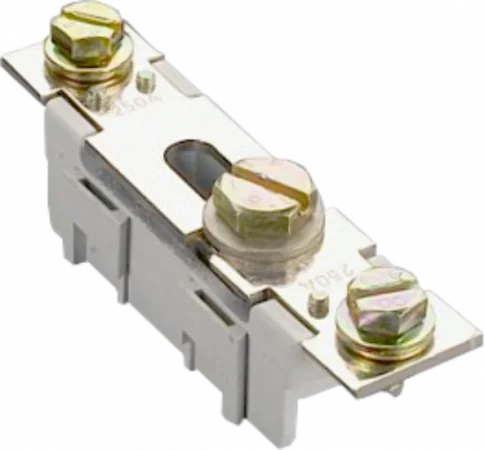

Nulový rozpojitelný vodič
Montáž na desku pomocí šroubů M8, oboustranně; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V; 1P; délka: 120mm; připojení: 120mm2;
OBJ: 03657.000
EAN: 4021267036577
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
03213
Příslušenství pro pojistkové spodky NH

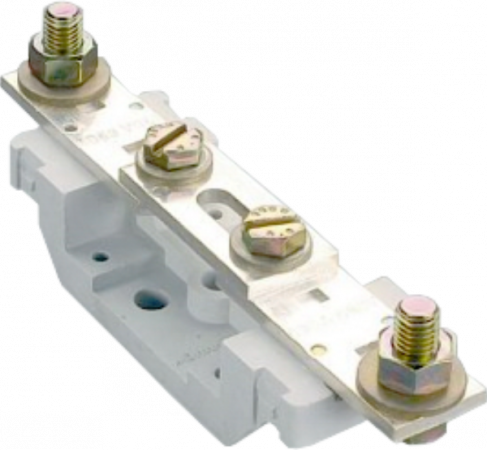

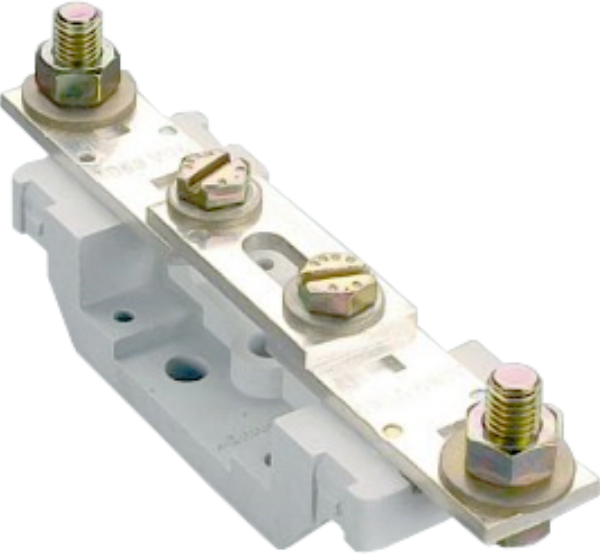

Nulový rozpojitelný vodič
Montáž na desku pomocí šroubů M12, oboustranně; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V; 1P; délka: 200mm; připojení: 240mm2;
OBJ: 03213.000
EAN: 4021267032135
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
03193
Svorka spojovací

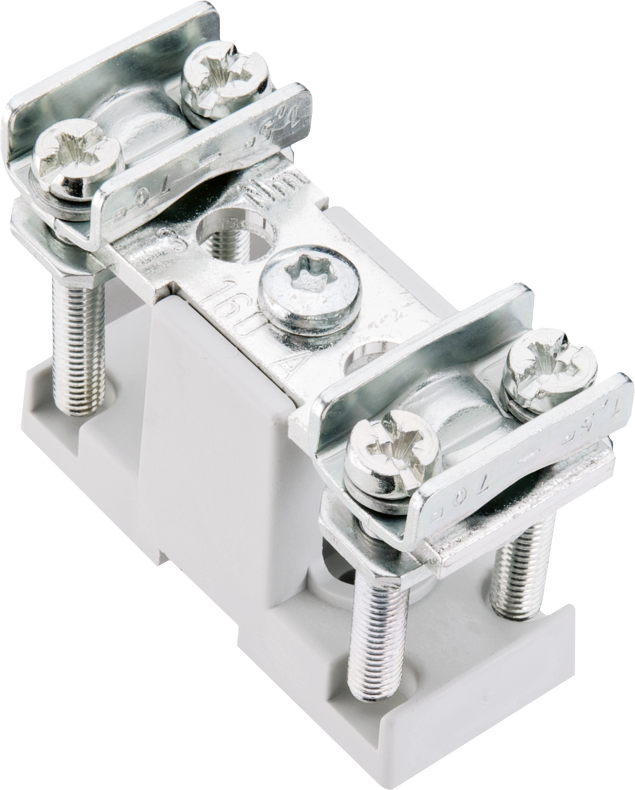

Terminál přívodní, 160A, 60mm
OBJ: 03193.000
EAN: 4021267031930
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
03173

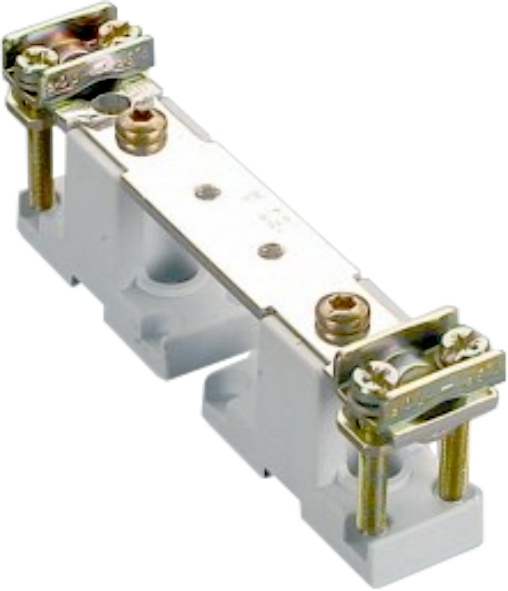

Svorka spojovací

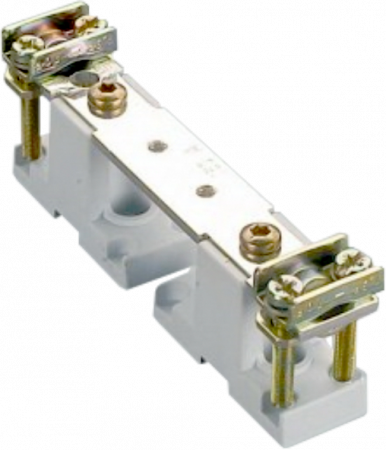

Terminál přívodní, 160A, 125mm
OBJ: 03173.000
EAN: 4021267031732
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
03195
Svorka spojovací
Terminál přívodní, 250A, 100mm
OBJ: 03195.000
EAN: 4021267031954
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
03196

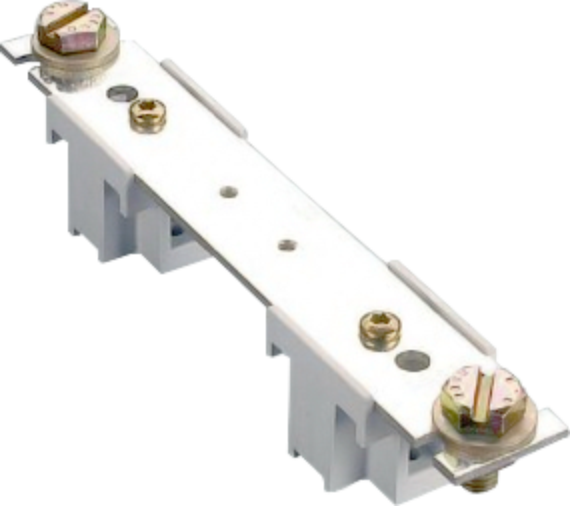

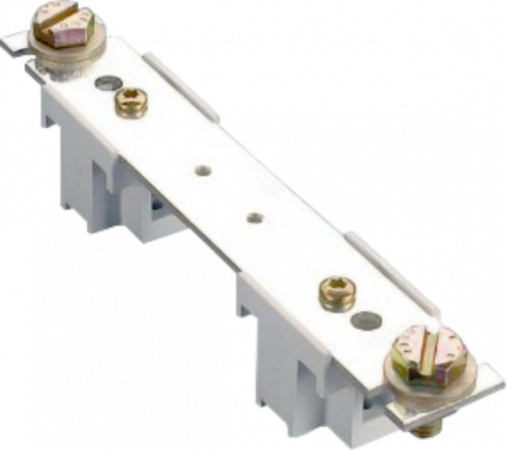

Svorka spojovací
Terminál přívodní, 250A, 200mm
OBJ: 03196.000
EAN: 4021267031961
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
03195

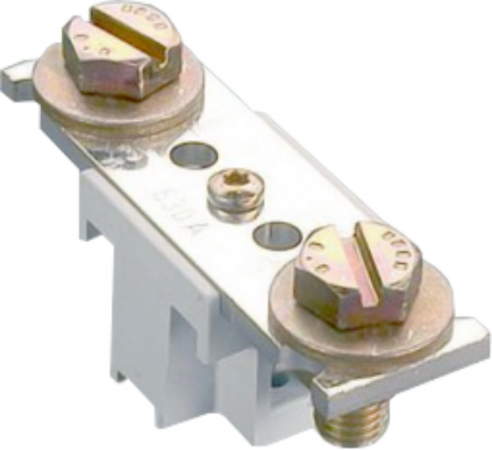

Svorka spojovací

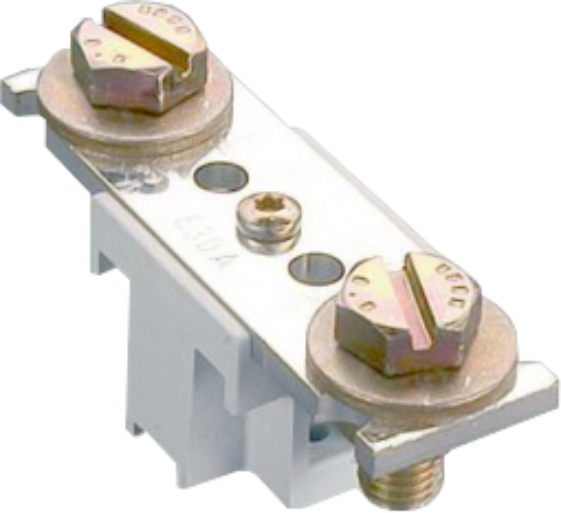

Terminál přívodní, 630A, 100mm
OBJ: 03197.000
EAN: 4021267031978
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
03196
Svorka spojovací

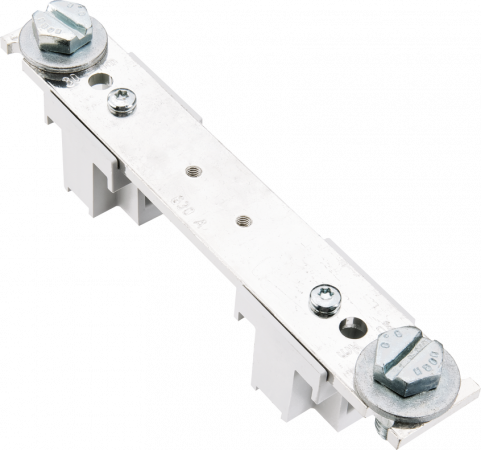

Terminál přívodní, 630A, 200mm
OBJ: 03198.000
EAN: 4021267031985
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Nulové vodiče a prepojovacie svorky

  • Menovitý prúd nulových vodičov (N): 160 A
  • Pripojenie vodičov svorkou 70 mm2 alebo skrutkou M8
  • Samostatné pripojenie priskrutkovaním k prípojnici
  • Možnost z boku připojit k 3-pólovým NH pojistkovým spodkům velikosti 00
  • Menovitý prúd nulových vodičov (rozpojiteľné): 63 - 630 A
  • Pripojenie vodičov zdierkovou alebo strmeňovou svorkou, prípadne skrutkami M8, M10 a M12
  • Menovitý prúd prepojovacích svoriek: 160 - 630 A
  • Pripojenie vodičov strmeňovou svorkou alebo skrutkou M10, M12




Rozšírené informácie

Nulové vodiče

Obj. čísloNázov prríslušenstvaMenovitý prúd [A]Pripojenie vodičovRozmeryPoznámka1)
03620.000 Nulový vodič (N) 160 Svorka 70mm2 Rozmer 03620.000 Možno z boku pripojiť k trojpólovým NH poistkovým spodkom veľkosti 00
03519.000 Nulový vodič (N) 160 Skrutka M8 Rozmer 03519.000
05188.000 Nulový vodič - rozpojiteľný 63 Zdierková svorka Rozmer 05188.000 Možno pripevniť na DIN lištu
03668.000 Nulový vodič - rozpojiteľný 160 Strmeňová svorka Rozmer 03668.000
03657.000 Nulový vodič - rozpojiteľný 250 Skrutka M8
05757.000 Nulový vodič - rozpojiteľný 400 Skrutka M10 Rozmer 05757.000
03213.000 Nulový vodič - rozpojiteľný 630 Skrutka M12
1) Všetky nulové vodiče a svorky je možno samostatne priskrutkovať k zbernici, v poznámke sú uvedené ďalšie možnosti prichytenia.

Prepojovacie svorky

Objednacie čísloPočet pólovMenovitý prúd
[A]
Dĺžka svorky
[mm]
Pripojenie vodičov (na obidvoch stranách)Rozmery
03193.000 1 160 60

Strmeňová svorka 70mm2

Rozmer 03193.000
03173.000 1 160 125 Strmeňová svorka Rozmer 03173.000
03195.000 1 250 100 Skrutka M10 Rozmer 03195.000
03196.000 1 250 200 Skrutka M10 Rozmer 03196.000
03197.000 1 630 100 Skrutka M12 Rozmer 03197.000
03198.000 1 630 200 Skrutka M12 Rozmer 03198.000
