NH - Poistkové odpínače - s pružinovým mechanizmom
Charakteristika
Radový poistkový odpínač pre nožové poistky NH00 a NH1 na zapínanie a vypínanie menovitých prúdov pod záťažou podľa pracovného napätia. Určené pre montáž na dosku. Integrovaný mechanizmus odpojenia oboch koncov poistiek naraz zaručuje väčšiu bezpečnosť.
Cena od 162,90 EUR
od 200,37 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (7)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu NH - Poistkové odpínače - s pružinovým mechanizmom (7)

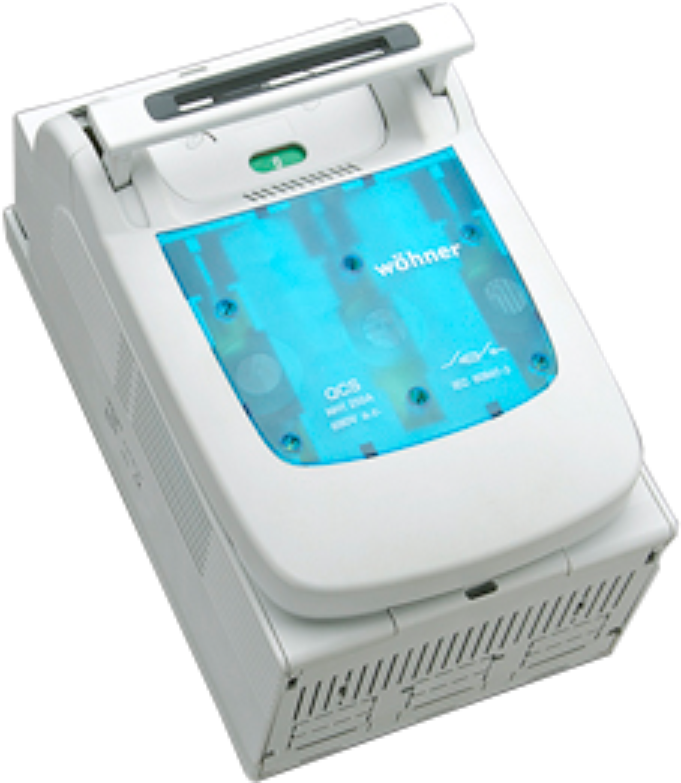

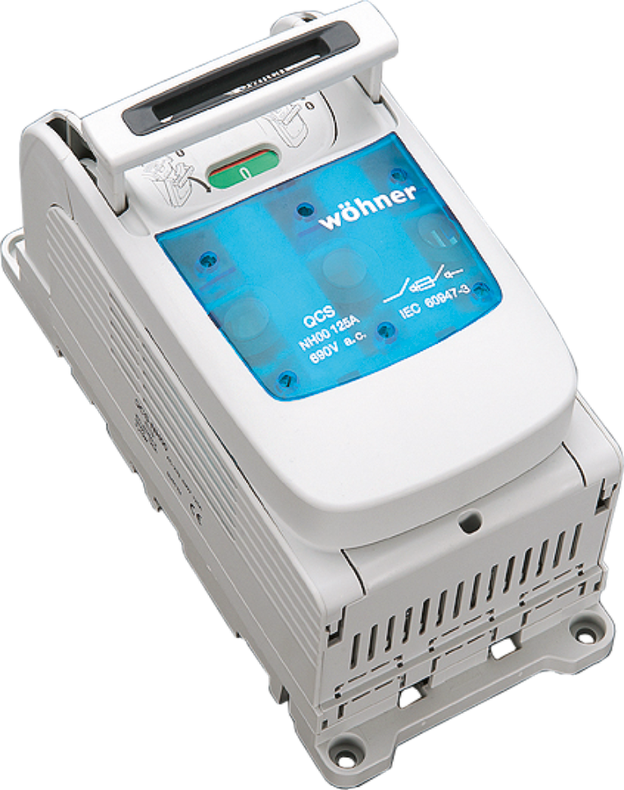

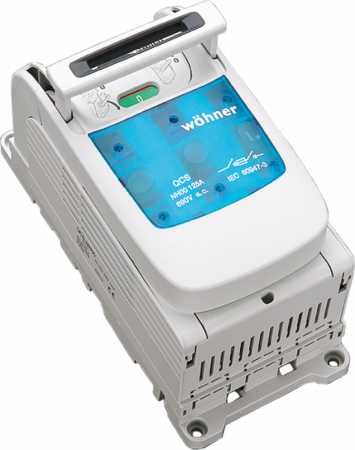

QUADRON odpínač s pojistkou NH00, Panel
Připojení: na montážní desku; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33502.000
EAN: 4021267335021
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
183,50 EUR/ks
225,71 EUR s DPH
+-

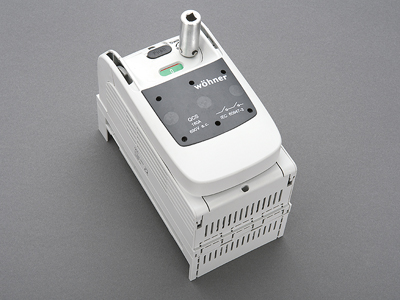

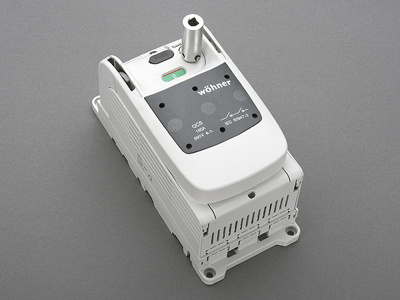

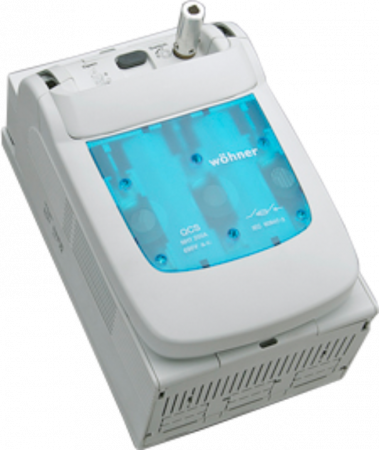

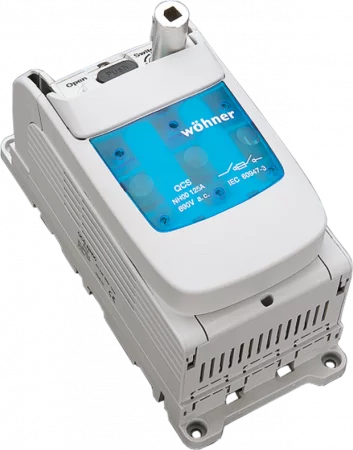

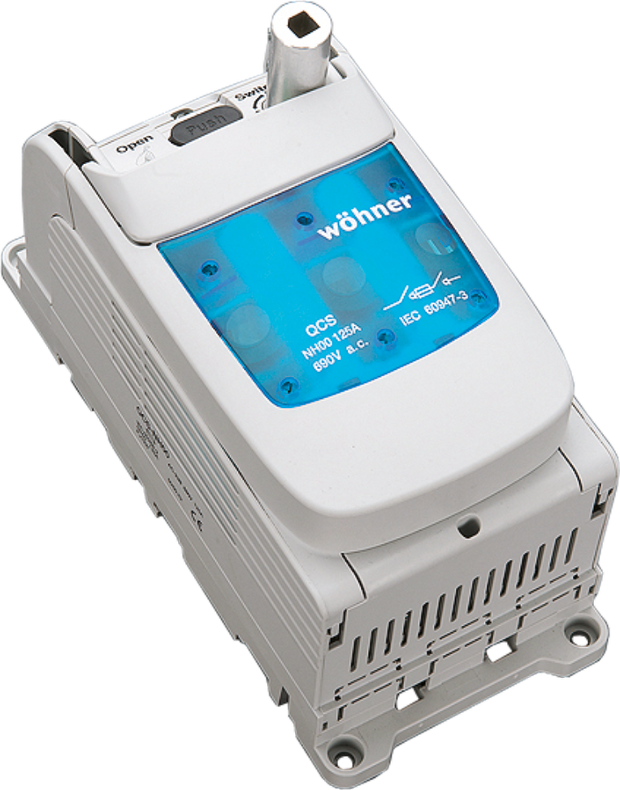

QUADRON odpínač s pojistkou NH00, Panel, s rukojetí
Připojení: na montážní desku; s otočnou rukojetí vyvedenou na dveře rozvaděče; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33505.000
EAN: 4021267335052
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
177,10 EUR/ks
217,83 EUR s DPH
+-

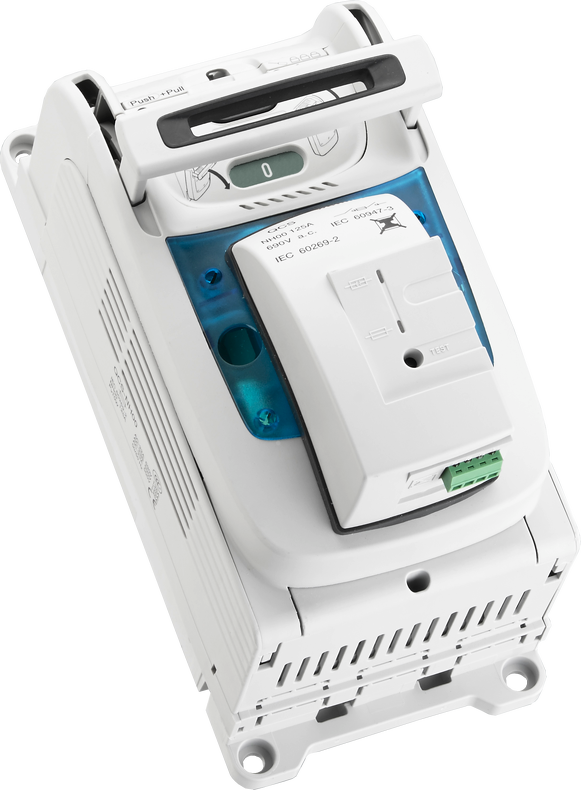

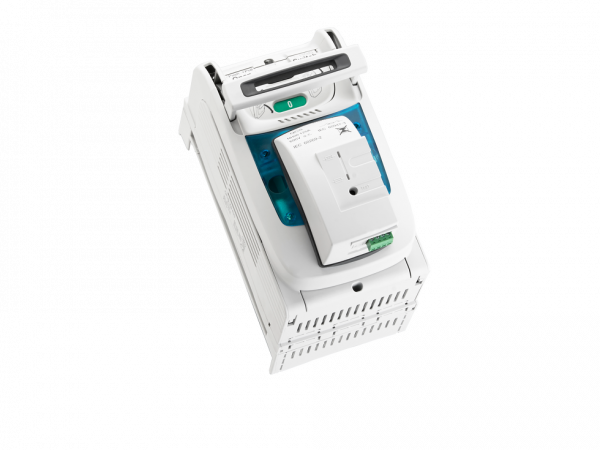

QUADRON odpínač s pojistkou NH00, Panel, s elekt.signal.
Připojení: na montážní desku; s elektronickou signalizací stavu pojistek; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33507.000
EAN: 4021267335076
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
315,40 EUR/ks
387,94 EUR s DPH
+-

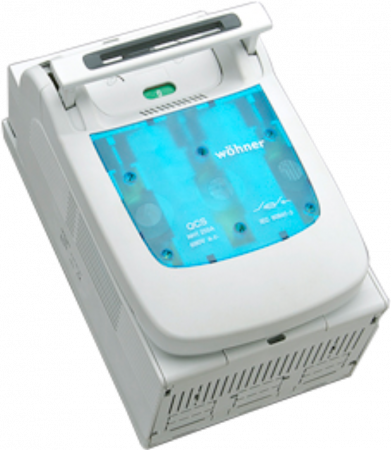

QUADRON odpínač s pojistkou NH1, Panel
Připojení: na montážní desku; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33512.000
EAN: 4021267335120
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
486,80 EUR/ks
598,76 EUR s DPH
+-

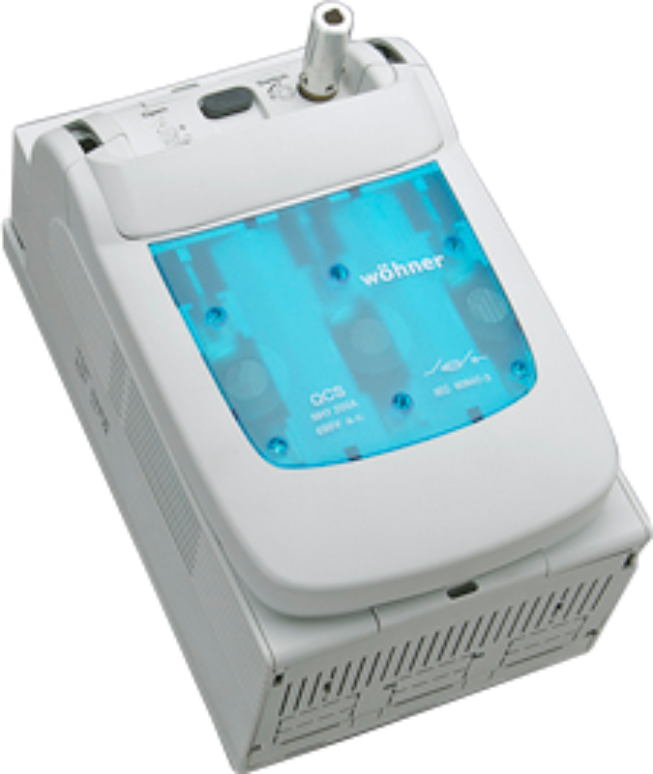

QUADRON odpínač s pojistkou NH1, Panel, s rukojetí
Připojení: na montážní desku; s otočnou rukojetí vyvedenou na dveře rozvaděče; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33515.000
EAN: 4021267335151
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
487,40 EUR/ks
599,50 EUR s DPH
+-
QUADRON odpínač, Panel
ČERNÉ PROVEDENÍ; připojení: panel; s ovládaním pomocí dveřní otočné rukojeti; jmenovitý proud: 200 A; velikost: bez pojistek; typ připojení: rámová svorka;
OBJ: 33545.000
EAN: 4021267335458
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
162,90 EUR/ks
200,37 EUR s DPH
+-
QUADRON
QUADRON odpínač, 60Classic Speed, 160Aodpínač bez pojistek; jmenovitý proud: 160 A;
připojení k externí ovládací páce;
výstupní svorky 1,5 - 70 mm2 - dole; NEVHODNÉ PRO AL VODIČE;
na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
připojení k externí ovládací páce;
výstupní svorky 1,5 - 70 mm2 - dole; NEVHODNÉ PRO AL VODIČE;
na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33543.000
EAN: 4021267335434
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
187,60 EUR/ks
230,75 EUR s DPH
+-
Voliteľné príslušenstvo k NH - Poistkové odpínače - s pružinovým mechanizmom
Příslušenství k odpínačům QUADRON

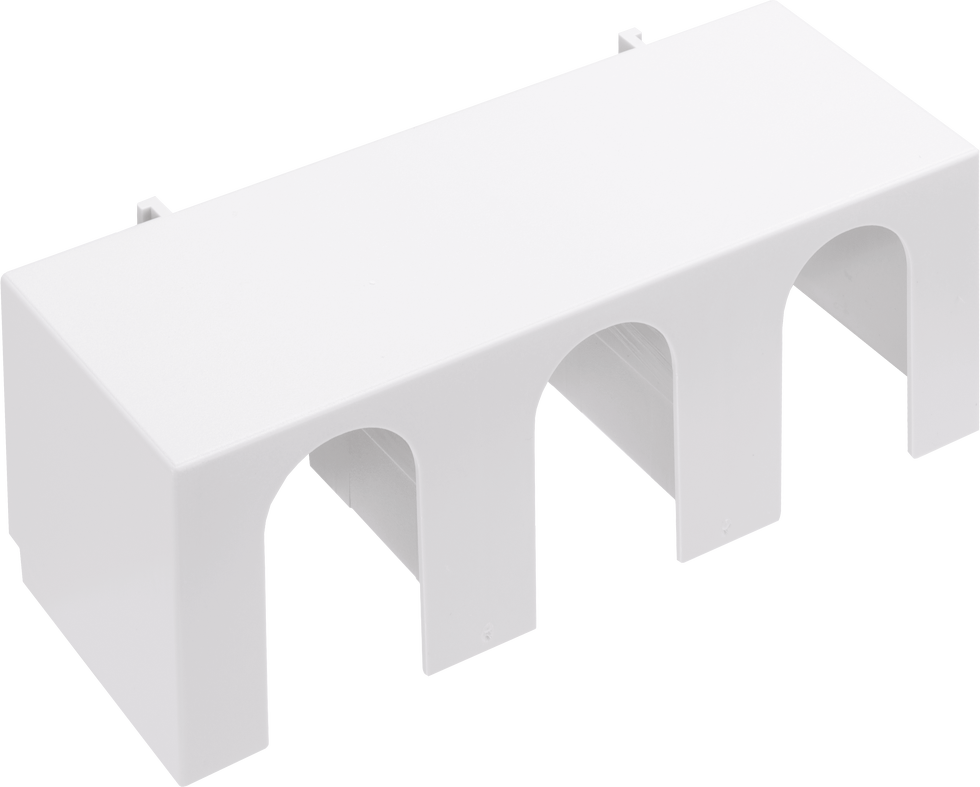

Kryt pro odpínač vel.1Obsahuje 1ks plastového krytu; pro QCB-NH1,QCS 320 A, QCB-NH1, QCS-NH1, QCS 320 A;
OBJ: 33142.000
EAN: 4021267331429
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
4,70 EUR/ks
5,78 EUR s DPH
+-
Příslušenství k odpínačům QUADRON

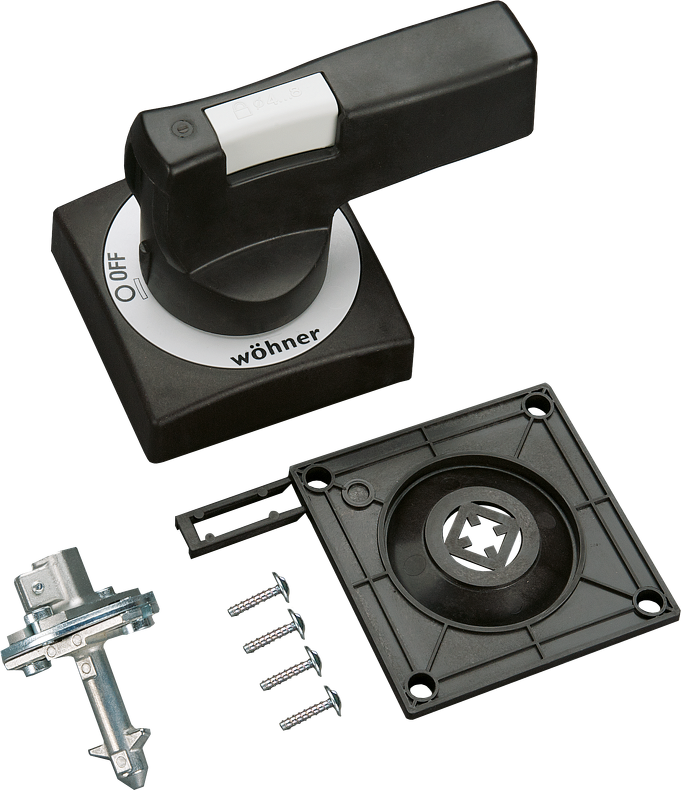

Přepínací páka černáDveřní přepínací páka pro odpínač; černá barva; IP66, uzamykatelná;
OBJ: 33910.000
EAN: 4021267339104
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
91 EUR/ks
111,93 EUR s DPH
+-
Příslušenství k odpínačům QUADRON

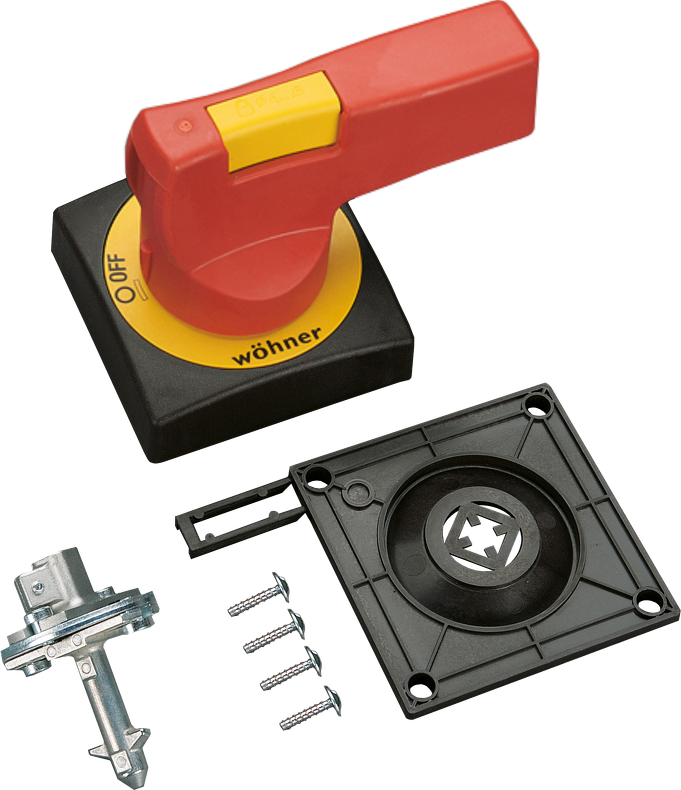

Přepínací páka červenáDveřní přepínací páka pro odpínač; červeno-žlutá barva; IP66, uzamykatelná;
OBJ: 33911.000
EAN: 4021267339111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
94,70 EUR/ks
116,48 EUR s DPH
+-
Příslušenství k odpínačům QUADRON

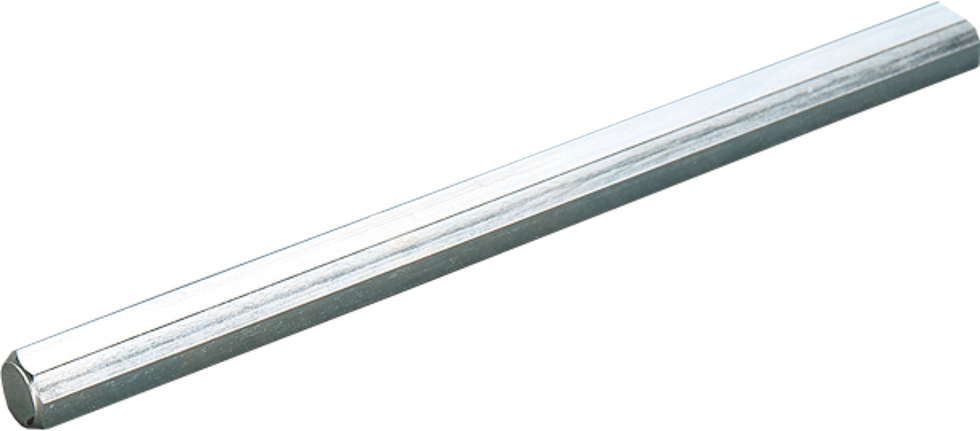

Prodlužovací hřídel 290mmPro odpínače QCS NH00; QCS 200A; délka 290 mm;
OBJ: 33912.000
EAN: 4021267339128
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
8,80 EUR/ks
10,82 EUR s DPH
+-

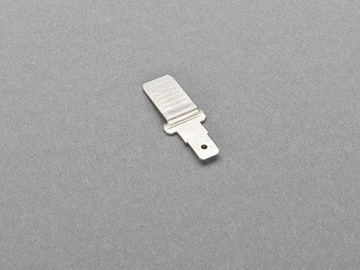

Příslušenství k pojistkovému odpojovači QCS/B-NH00/160A
Připojovací svorka, pomocnáPomocná svorka - plochý konektor DIN EN 61210 6,3x0,8 pro připojení pojistkových odpojovačů vel. 00 - QCB-NH00, QCS-NH00, QCS 160 A;
OBJ: 33915.000
EAN: 4021267339159
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3,50 EUR/ks
4,31 EUR s DPH
+-
Příslušenství k pojistkovému odpojovači QCS-NH00/160A

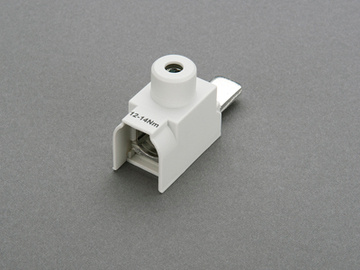

Připojovací svorka, 120mm2Přední připojení; pro odpínače typu QUADRON NH00/160A; připojení: Cu 25-120mm2 (vícežilový vodič, kruhový průřez), 35-95mm2 (vícežilový vodič, sektorový průřez), 25-70mm2 (velmi ohebný vodič zakončený kovovou objímkou);
OBJ: 33914.000
EAN: 4021267339142
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
13,70 EUR/ks
16,85 EUR s DPH
+-
Příslušenství k odpínačům QUADRON

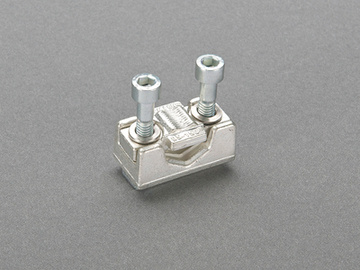

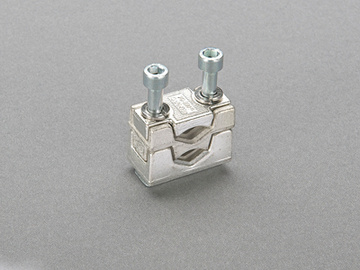

Prizma svorka pro Al/Cu 35-150mm2Prizma-třmen svorka pro pojistkový odpojovač; připojení: 35 až 150mm2; velikost: 1;
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
OBJ: 33166.000
EAN: 4021267331665
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
9,90 EUR/ks
12,18 EUR s DPH
+-
Příslušenství k odpínačům QUADRON
Dvojitá prizma-svorka pro Cu 2x35-70mm2Dvojitá prismová svorka pro pojistkový odpojovač; připojení: 2x35-70mm2; Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f+AE (velmi ohebný, zakončený kovovou objímkou); velikost: 1;
OBJ: 33145.000
EAN: 4021267331450
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
15,60 EUR/ks
19,19 EUR s DPH
+-
Příslušenství 60Classic

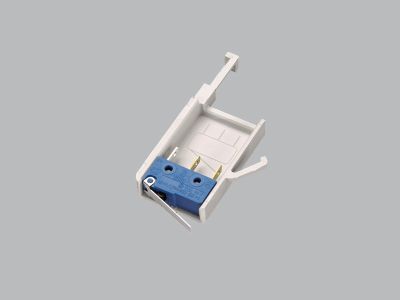

Mikrospínač pro QCS NH00 a NH1OBJ: 33908.000
EAN: 4021267339081
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
8,10 EUR/ks
9,96 EUR s DPH
+-

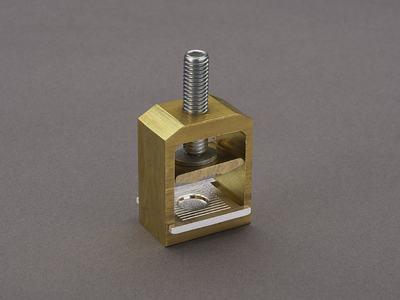

Příslušenství k pojistkovým odpínačům 60Classic
Rámová svorka, 35-150mm2Pro měděné vodiče o průřezu 35-150mm2; typu: QCB-NH1, QCS-NH1, QCS 320A;
OBJ: 33909.000
EAN: 4021267339098
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
11,10 EUR/ks
13,65 EUR s DPH
+-
Popis produktu
Poistkový odpínač s pružinovým mechanizmom
- Radové poistkové odpínače QUADRON sú určené na použitie s poistkovými vložkami NH veľkostí 00 a 1
- Sú určené pre montáž na dosku s vývodmi z oboch strán
- Integrovaný mechanizmus odpojenia oboch koncov poistiek naraz
- Väčšia bezpečnosť s definovanou rýchlosťou prepnutia - nebezpečenstvo iskrenia je tak účinne vylúčené
- Elektronické monitorovanie poistiek
- Varianta s multifunkčnou rukoväťou alebo s otočnou rukoväťou vyvedenou na dvere rozvádzača
Rozšírené informácie
Poistkové odpínače s pružinovým mechanizmom
Veľkosť NH 00
| Objednávkové číslo | Prevedenie podľa ČSN EN 60947-3 | Počet pólov | Menovitý prúd | Pripojenie |
|---|---|---|---|---|
| 33502.000 | Odpínač s poistkou | 3 póly | 125A | svorka do 70 mm2 |
| 33505.000 | Odpínač s poistkou | 3 póly | 125A | svorka do 70 mm2 |
| 33507.000 | Odpínač s poistkou s elektronickým monitorom stavu poistiek | 3 póly | 125A | svorka do 70 mm2 |
Veľkosť NH 1
| Objednávkové číslo | Prevedenie podľa ČSN EN 60947-3 | Počet pólov | Menovitý prúd | Pripojenie |
|---|---|---|---|---|
| 33512.000 | Odpínač s poistkou | 3 póly | 250A | šroub M10 |
| 33515.000 | Odpínač s poistkou | 3 póly | 250A | šroub M10 |
