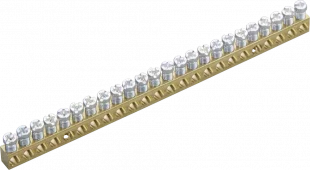

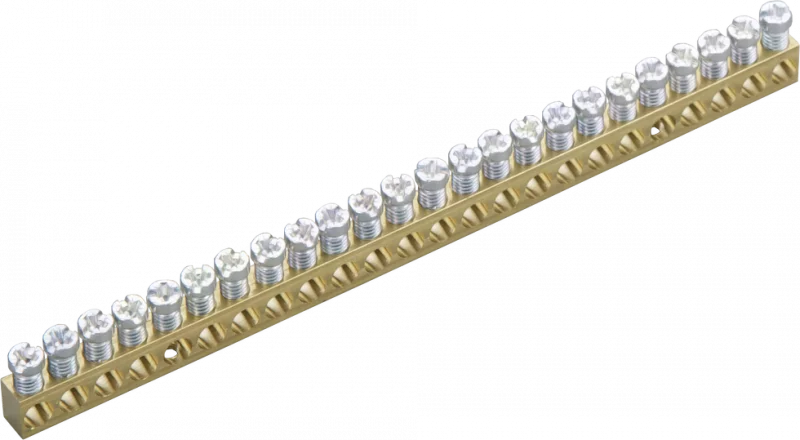

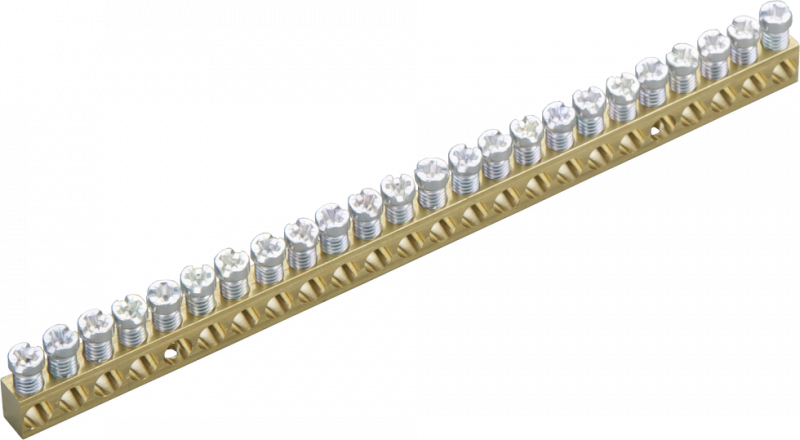

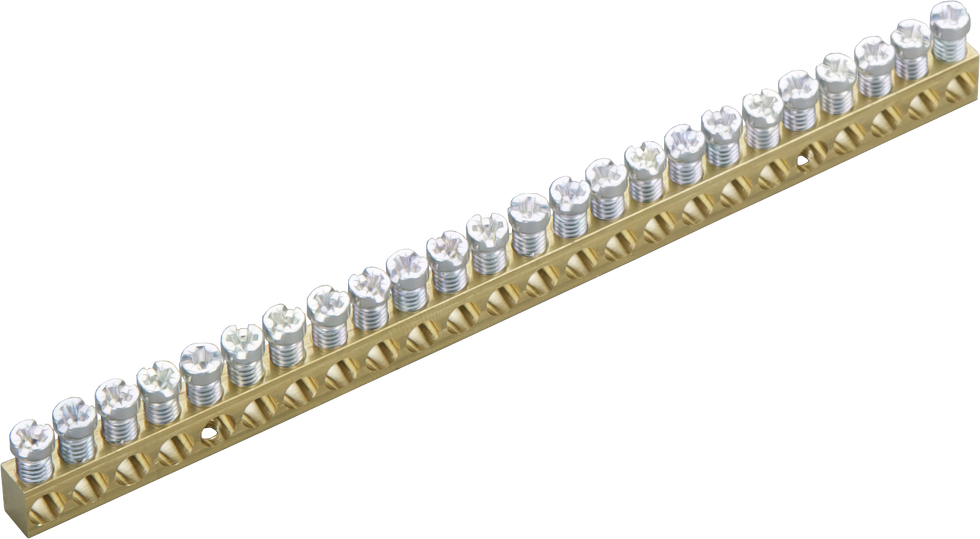

PE / N svorkovnice
PE svorkovnice do 63A pre vodiče do 25 mm2 na vstupe a do 10 mm2 na výstupe.
Dostupnosť: Skladom v GHV
Zvoľte variantu (17)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Varianty k produktu PE / N svorkovnice (17)
Svorkovnice PE/N, 12+1 vývodů
12 vývodů = 10mm2 (šroubovací); 1 vývod = 25mm2; délka = 124mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01927.000
EAN: 4021267019273
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 151 vývodů, 63A
OBJ: 01130.000
EAN: 4021267011307
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 16 vývodů, 63A
Připojení: 0,5 - 6mm2 velmi ohebný vodič zakončený kovovou objímkou; 0,75 - 6mm2 jednožílový vodič kruhového průřezu;
OBJ: 01128.000
EAN: 4021267011284
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 24 vývodů, 63A
Připojení: 0,5 - 10mm2 velmi ohebný vodič zakončený kovovou objímkou; 0,75 - 10mm2 jednožílový vodič kruhového průřezu;
OBJ: 01129.000
EAN: 4021267011291
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 24+3 vývodů
24 vývodů = 10mm2 (šroubovací); 3 vývody = 25mm2; délka = 249mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01929.000
EAN: 4021267019297
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 36+5 vývodů
36 vývodů = 10mm2 (šroubovací); 5 vývodů = 25mm2; délka = 374mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01931.000
EAN: 4021267019310
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 6 vývodů
6 vývodů = 10mm2 (šroubovací); délka = 61,5mm; bez svorkového třmenu;
OBJ: 01926.000
EAN: 4021267019266
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu

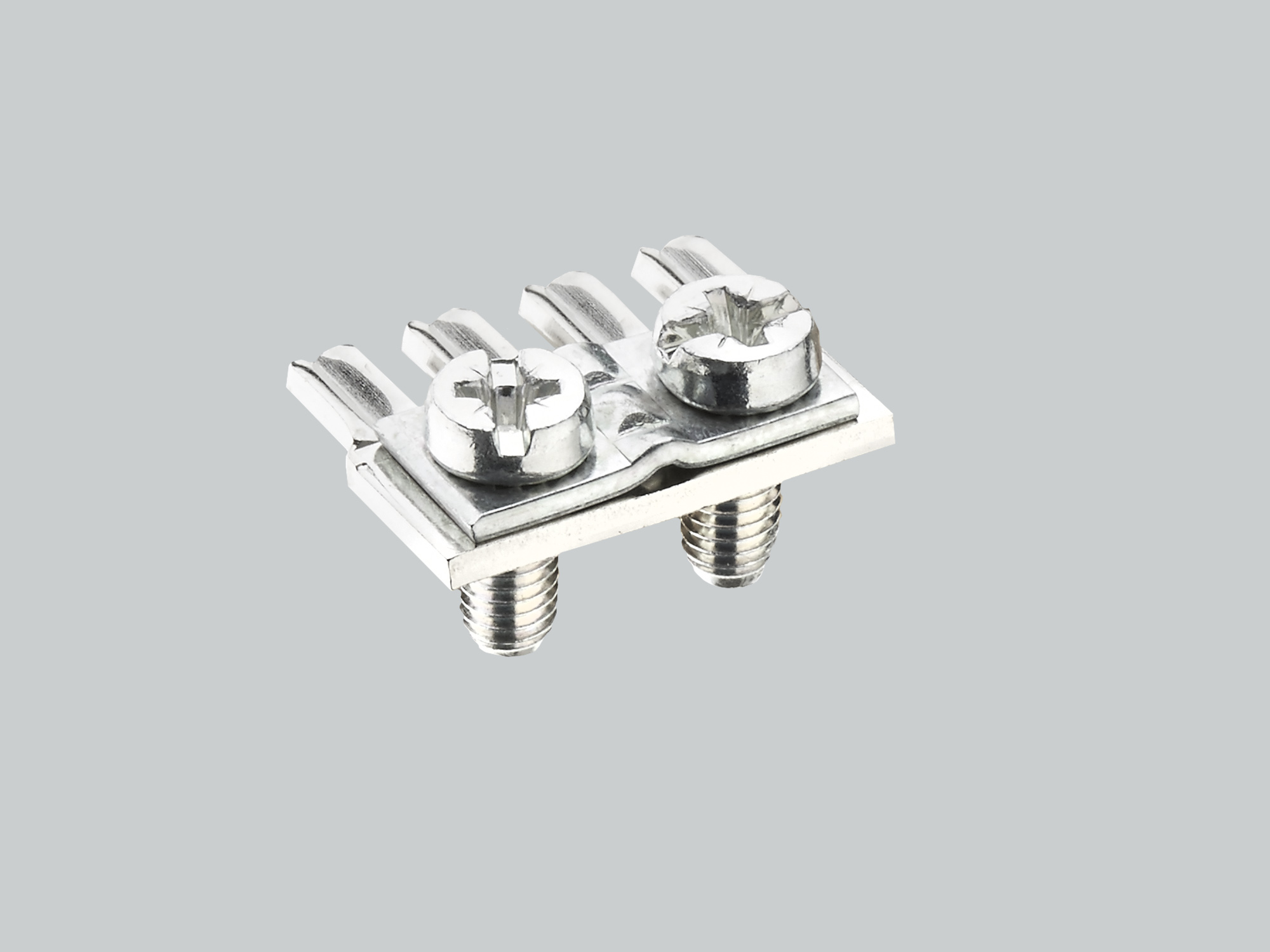

Svorka spojovací
Redukce PE/N svorkovnice na 35mm2Vhodné pro přípojnice PE a N 01126.000 - 01130.000;
OBJ: 01114.000
EAN: 4021267011147
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu

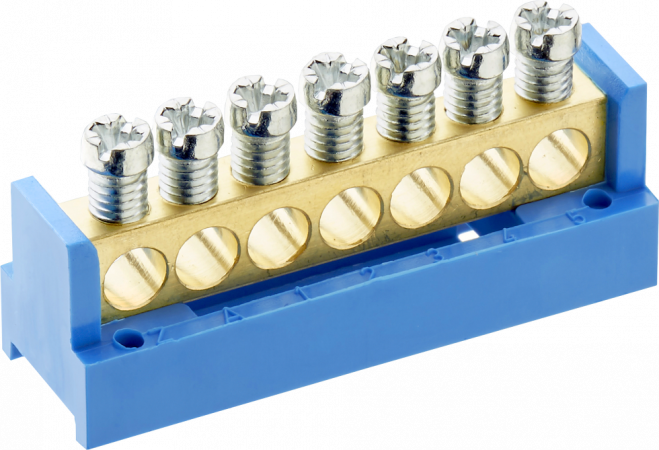

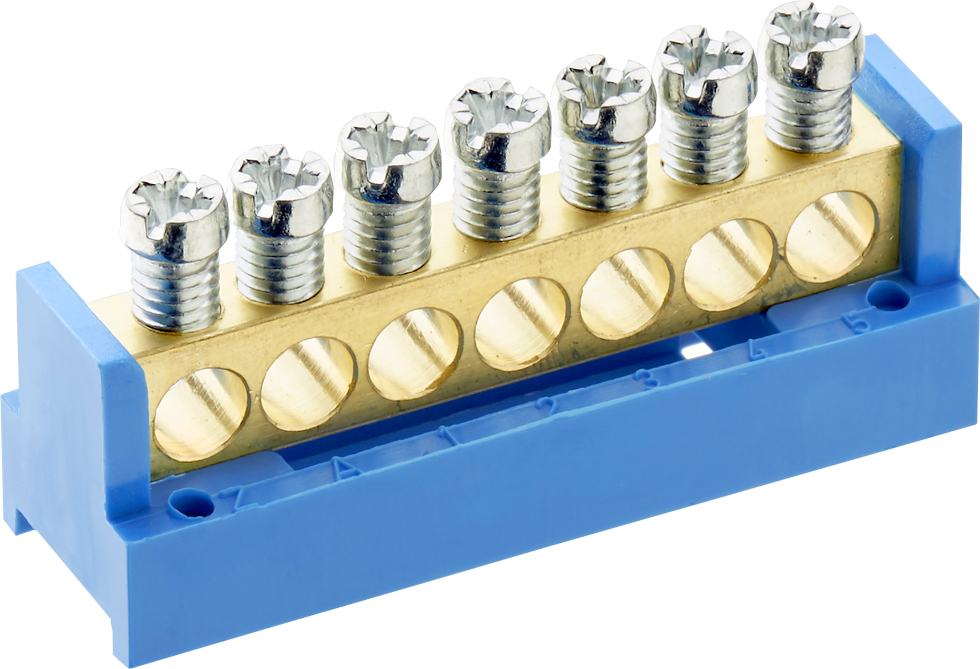

Svorkovnice N (modrá), 7 vývodů
Jmenovitý proud (IEC): 63A; pro přípojnice: 12 x 2 mm;
OBJ: 01143.000
EAN: 4021267011437
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice N (modrá), 7 vývodů, DIN
Jmenovitý proud (IEC): 63A;
OBJ: 01257.000
EAN: 4021267012571
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE (zelená/žlutá), 7 vývodů
Jmenovitý proud (IEC): 63A; pro přípojnice: 12 x 2 mm;
OBJ: 01144.000
EAN: 4021267011444
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE (zelená/žlutá), 7 vývodů, DIN
Jmenovitý proud (IEC): 63A;
OBJ: 01258.000
EAN: 4021267012588
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 12 vývodů, 63A
Připojení: 1,5 - 10mm2 jemně splétaný vodič s dutinkou; 1,5 - 16mm2 jednožílový vodič kruhového průřezu nebo splétaný vodič;
OBJ: 01127.000
EAN: 4021267011277
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 18+2 vývodů
18 vývodů = 10mm2 (šroubovací); 2 vývody = 25mm2; délka = 186,5mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01928.000
EAN: 4021267019280
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 30+4 vývodů
30 vývodů = 10mm2 (šroubovací); 4 vývody = 25mm2; délka = 311,5mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01930.000
EAN: 4021267019303
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 8 vývodů, 63A
Balení po 100ks.
OBJ: 01126.000
EAN: 4021267011260
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Svorkovnice PE/N, 96+15 vývodů
96 vývodů = 10mm2 (šroubovací); 15 vývodů = 25mm2; délka = 1m; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01932.000
EAN: 4021267019327
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Popis produktu

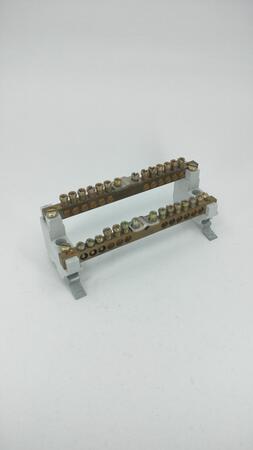

Svorkovnice PE/N
- Proudová zatížitelnost: až 63 A (izolované PE / N svorkovnice)
- Rozměr: 9 x 6,5 mm
- S ochranou proti samovolnému uvolnění
- K upevnění na ploché přípojnice nebo na DIN lištu
- Připojení Cu vodiče pomocí:
třmenové svorky: 16 - 25 mm2 (jk, vf), Md 1,5 - 2 Nm
zdířkové svorky: 1,5 - 10 mm2 (jk, vf, vf + ko), Md 1 - 1,5 Nm
Rozšírené informácie
| Objednací číslo | Přípojení[mm2] | Počet svorek | Rozměry [mm] | Poznámka |
|---|---|---|---|---|
| 01126.000 |
10 |
8 | 9×6,5×51,5 | - |
| 01127.000 | 12 | 9×6,5×77,5 | ||
| 01128.000 | 16 | 9×6,5×103,5 | ||
| 01129.000 | 24 | 9×6,5×155 | ||
| 01130.000 | 151 | 9×6,5×1000 | ||
| 01926.000 |
25 |
6 | 9×6,5×61,5 | 1 připojovací třmen |
| 01927.000 | 12 | 9×6,5×124 | 1 připojovací třmen | |
| 01928.000 | 18 | 9×6,5×186,5 | 2 připojovací třmen | |
| 01929.000 | 24 | 9×6,5×249 | 3 připojovací třmeny | |
| 01930.000 | 30 | 9×6,5×311,5 | 4 připojovací třmeny | |
| 01931.000 | 36 | 9×6,5×374 | 5 připojovací třmeny | |
| 01932.000* | 96 | 9×6,5×1000 | Bez připojovacích třmenů | |
| 01144.000** | 7x10 | - | - | PE svorka zelenožlutá (63 A) |
| 01143.000** | - | - | N svorka modrá (63 A) | |
| 01258.000*** | - | - | PE svorka zelenožlutá (63 A) | |
| 01257.000*** | - | - | N svorka modrá (63 A) |
*Pro přívodní vodič lze použít adaptér.
** K upevnění na ploché přípojnice 12 x 2 mm.
*** K upevnění na DIN lištu

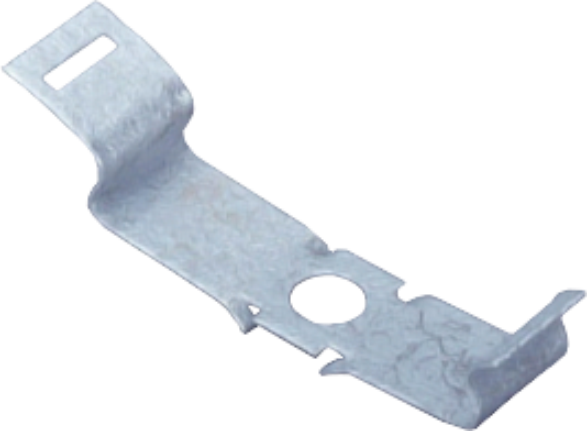

Příslušenství pro PE / N svorkovnice
| Obj. číslo | Název příslušenství | Použití |
|---|---|---|
| 01114.000 | Připojovací třmen - svorka 35 mm2 | Pro PE a N svorkovnice 01126.000 a 01130.000 |
| 08824.000 | Připojovací třmen - svorka 25 mm2 | Pro PE / N svorkovnice 01926.000 - 01932.000 |

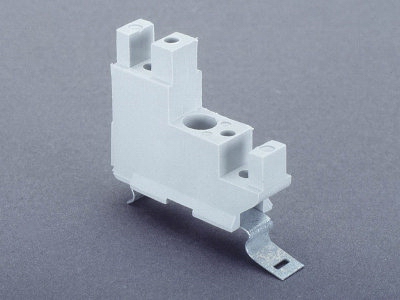

| 08825.000 | Upevňovací díl - úchytka pro DIN-lišty 35 mm (dle EN 60715) | Pro 01126.000 - 01129.000 a 01926.000 - 01932.000 |
| 03193.000 | Připojovací třmen - svorka 70mm2, 160 A, rámová svorka na obou stranách | Délka 60 mm |
| 03173.000 | Délka 125 mm | |
| 03195.000 | Připojovací třmen - svorka 120mm2, 250 A, rámová svorka na obou stranách | Délka 100 mm |
| 03196.000 | Délka 200 mm | |
| 03197.000 | Připojovací třmen - svorka 240mm2, 630 A, rámová svorka na obou stranách | Délka 100 mm |
| 03198.000 | Délka 200 mm | |

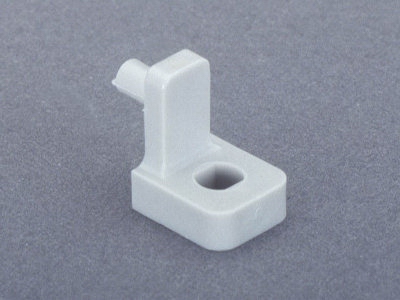

| 01120.000 | Držák svorek | Připevnění šroubem |
| 01121.000 | Držák svorek | K nacvaknutí na DIN lištu TH 35 |
| 01119.000 | Držák svorek | Připevnění šroubem |
| Označovací štítky, samolepící, průměr 15 mm (barva: modrá, zelenožlutá) | ||
