PQ 48/72/96/144 K

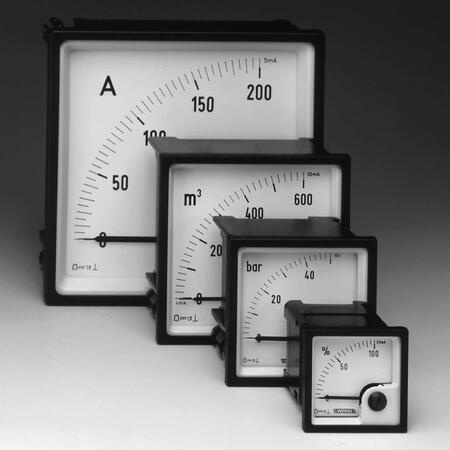

Analógové prístroje na meranie jednosmerného (DC) prúdu alebo napätia v plastovom puzdre.

Cena od 46,90 EUR

od 57,69 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (801)

Dopyt na produkt

Porovnať

Radek Odložilík

+420 724 750 554

Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu PQ 48/72/96/144 K (801)

Ampérmeter

PQ 48K,P-4-20mA,0....30A

magnetoelektrický přístroj DC (90°)
MR: 4 - 20 mA
stupnice: 0 - 30 A
včetně celoplošného krytu svorek IP20

OBJ: 2CF0000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

57,60 EUR/ks

70,85 EUR s DPH

Voltmeter

PQ 72K,0....10V

magnetoelektrický přístroj DC (90°)
MR: 0 - 10 V
stupnice: 0 - 10 V
včetně celoplošného krytu svorek IP20

OBJ: FBA0000101

Záruka: 24 m.

Skladom v GHV

skladom 2 ks

49,30 EUR/ks

60,64 EUR s DPH

Ampérmeter

PQ 72K,0....15A

magnetoelektrický přístroj DC (90°)
MR: 0 - 15 A
stupnice: 0 - 15 A
včetně celoplošného krytu svorek IP20

OBJ: R7A0000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

55,20 EUR/ks

67,90 EUR s DPH

Ampérmeter

PQ 72K,0....40A

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 A
stupnice: 0 - 40 A
přístroj s dlouhými připojovacími šrouby
nelze použít celoplošný kryt IP20

OBJ: GP80000101

Záruka: 24 m.

Skladom v GHV

skladom 2 ks

57 EUR/ks

70,11 EUR s DPH

Voltmeter

PQ 72K,0...150V

magnetoelektrický přístroj DC (90°)
MR: 0 - 150 V
stupnice: 0 - 150 V
včetně celoplošného krytu svorek IP20

OBJ: Q690000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

49,30 EUR/ks

60,64 EUR s DPH

Voltmeter

PQ 72K,B-60mV,0....60A

magnetoelektrický přístroj DC (90°)
MR: 0 - 60 mV přip. na bočník
stupnice: 0 - 60 A
včetně celoplošného krytu svorek IP20

OBJ: 4E90000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

51 EUR/ks

62,73 EUR s DPH

Voltmeter

PQ 72K,P-0-10V,0....60A

magnetoelektrický přístroj DC (90°)
MR: 0 - 10 V
stupnice: 0 - 60 A
včetně celoplošného krytu svorek IP20

OBJ: G9A0000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

49,30 EUR/ks

60,64 EUR s DPH

Voltmeter

PQ 72K,P-0-10V,0...120V

magnetoelektrický přístroj DC (90°)
MR: 0 - 10 V
stupnice: 0 - 120 V
včetně celoplošného krytu svorek IP20

OBJ: 3DP3000101

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

49,30 EUR/ks

60,64 EUR s DPH

Ampérmeter

PQ 72K,P-4-20mA,0....40bar

magnetoelektrický přístroj DC (90°)
MR: 4 - 20 mA
stupnice: 0 - 40 bar
včetně celoplošného krytu svorek IP20

OBJ: HOTT000101

Záruka: 24 m.

Skladom v GHV

skladom 5 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Voltmeter

PQ 96K, -40...0...40A

magnetoelektrický přístroj DC (90°)
MR: - 40 - 0 - 40 A
stupnice: - 40 - 0 - 40 A
přístroj s dlouhými připojovacími šrouby, nelze použít kryt IP20

OBJ: F390000101

Záruka: 24 m.

Skladom v GHV

skladom 10 ks

67,30 EUR/ks

82,78 EUR s DPH

Ampérmeter

PQ 96K,0....40A

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 A
stupnice: 0 - 40 A
přístroj s dlouhými připojovacími šrouby, nelze použít kryt svorek pro IP20

OBJ: L690000101

Záruka: 24 m.

Skladom v GHV

skladom 7 ks

58,70 EUR/ks

72,20 EUR s DPH

Voltmeter

PQ 96K,0....40V

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 V
stupnice: 0 - 40 V
včetně celoplošného krytu svorek IP20

OBJ: 3RB4000101

Záruka: 24 m.

Skladom v GHV

skladom 8 ks

51,10 EUR/ks

62,85 EUR s DPH

Voltmeter

PQ 96K,0...150V

magnetoelektrický přístroj DC (90°)
MR: 0 - 150 V
stupnice: 0 - 150 V
včetně celoplošného krytu svorek IP20

OBJ: YR80000101

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

51,10 EUR/ks

62,85 EUR s DPH

Voltmeter

PQ 96K,0...250V

magnetoelektrický přístroj DC (90°)
MR: 0 - 250 V
stupnice: 0 - 250 V
včetně celoplošného krytu svorek IP20

OBJ: SS80000101

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

51,10 EUR/ks

62,85 EUR s DPH

NAHORU

787 dalších

Popis produktu

Analógové prístroje na meranie jednosmerných prúdov alebo napätí - magnetoelektrické ústrojenstvo, stupnica 90°, séria K.

Rozšírené informácie

Meracie ústrojenstvo

Magnetoelektrické meracie ústrojenstvo s vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.

Elektrické vlastnosti

Meraná veličina	jednosmerný prúd alebo napätie
Medz preťažiteľnosti - trvalo (podľa DIN EN 60 051-1)	1,2 - násobok
Mez přetížitelnosti po dobu 5 s	2 - násobok (voltmetre) 10 - násobok (ampérmetre)
Kategória merania	CAT III
Pracovné napätie	viď. katalógový list
Stupeň znečistenia	2
Stupeň krytia	IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou

Meracie rozsahy

DC prúd - úbytok napätia cca:			DC napätie - vnútorný odpor ¹⁾
	PQ 48 K	PQ 72 K, PQ 96 K PQ 144 K
100 µA	270 mV	400 mV	-	-
1 mA	30 mV	40 mV	-	-
1,5 mA	90 mV	200 mV	-	-
2,5 mA	90 mV	200 mV	-	-
4 mA	90 mV	200 mV	-	-
5 mA	100 mV	200 mV	-	-
6 mA	100 mV	200 mV	-	-
10 mA	100 mV	200 mV	-	-
15 mA	15 mV	15 mV	-	-
20 mA	60 mV	60 mV	-	-
25 mA	60 mV	60 mV	6 V	1 k ?/V
40 mA	60 mV	60 mV	10 V	1 k ?/V
60 mA	60 mV	60 mV	15 V	1 k ?/V
1 A	60 mV	60 mV	25 V	1 k ?/V
1,5 A	60 mV	60 mV	40 V	1 k ?/V
2,5 A	60 mV	60 mV	60 V	1 k ?/V
4 A	60 mV	60 mV	100 V	1 k ?/V
6 A	60 mV	60 mV	150 V	1 k ?/V
10 A	60 mV	60 mV	250 V	1 k ?/V
15 A	60 mV	60 mV	400 V²⁾³⁾	1 k ?/V
25 A	60 mV	60 mV	500 V ²⁾³⁾	1 k ?/V
40 A²⁾	-	60 mV	600 V²⁾³⁾	1 k ?/V
60 A²⁾	-	60 mV	-	-
100 A²⁾	-	60 mV	-	-
¹⁾vnútorné odpory s toleranciou ? 20%
²⁾okrem PQ 48K
³⁾okrem PQ 72K

pri zapojení s prevodníkom			pri zapojení s externým bočníkom
4...20 mA *)	60 mV	60 mV	60 mV **)	1 k ?/V
			150 mV **)	1 k ?/V
*) mechanicky potlačená nula, bez možnosti nastavovania
**) odpor prívodných vodičov 0,035 Ω je zahrnutý v kalibrácii prístroja (vodiče dĺžky 1 m, prierezov 2x1 mm²)

Indikácia

Ukazovateľ	rovný, zakončený nožom
Výchylka ukazovateľa	0...90°
Stupnica	lineárna, s hrubým a jemným delením
Dĺžka stupnice	PQ 48 K 41 mm	PQ 72 K 61 mm	PQ 96K 97 mm	PQ 144 K 146 mm

Presnosť pri menovitých podmienkach

Trieda presnosti	1,5 podľa DIN EN 60 051-1
Menovité podmienky
Teplota okolia	23°C
Prevádzková poloha	menovitá ± 1°
Vstupná veličina	menovitá hodnota meracieho rozsahu
Ostatné	podľa DIN EN 60 051-1
Ovplyvňujúce veličiny
Teplota okolia	23 °C ± 2 K
Prevádzková poloha	menovitá ± 5°
Intenzita cudzích magnetických polí	0,5 mT

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti	klimatická trieda 3, podľa VDE/VDI 3540 list 2
Rozsah pracovných teplôt	-10 - +55 °C
Rozsah skladovacích teplôt	-25 - +65 °C
Relatívna vlhkosť vzduchu	≤ 75 % roč. priemer, bez orosenia
Rázová odolnosť	15 g, 11 ms
Vibračná odolnosť	2,5 g, 5 - 55 Hz

Schémy pripojenia

jednosmerné napätie	jednosmerný prúd

Rozmerový náčrtok

Rozmery [mm]	PQ 48 K	PQ 72 K	PQ 96 K	PQ 144 K
a	48	72	96	144
b	42,5	66	90	136
c	53	53	53	53

Technické parametre

Konštrukčné prevedenie púzdra	štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania
Materiál púzdra	polykarbonát samozhášavý a nestekajúci podľa UL 94 V - 0
Čelné sklo	tabuľové sklo
Farba čelného rámčeka	čierna (odtieň RAL 9005)
Prevádzková poloha	zvislá ± 5°
Spôsob upevnenia	výkyvné skrutkové svorky alebo listové príchytky (okrem PQ 144K)
Montáž	do radu vedľa seba (aj bez medzier)
Hrúbka panela	≤ 40 mm

Pripojovacie svorky
Voltmetre a ampérmetre ≤ 4 A	šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3
Ampérmetre ≤ 60 A	svorníky M6 s maticou
100 A	svorníky M8 s maticou

Rozmery [mm]	PQ 48 K	PQ 72 K	PQ 96 K	PQ 144 K
Čelný rámček	48	72	96	144
Púzdro	42,5	66	90	136
Konštrukčná hĺbka	53	53	53	53
Výrez v paneli	45^+0,6	68^+0,7	92^+0,8	138⁺¹
Hmotnosť cca	0,11 kg	0,15 kg	0,2 kg	0,25 kg
