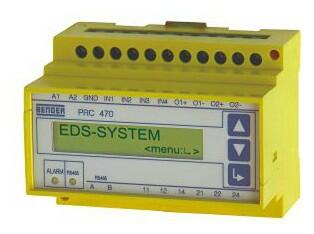

PRC470 - Centrálna signalizačná a riadiaca jednotka

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Riadenie a signalizácia v lokalizačných systémoch EDS a RCMS

Centrálna riadiaca a zobrazovacia jednotka v monitorovacích a lokalizačných systémoch EDS a RCMS.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Nahradené produktmi

MK 2430 - Univerzálny kontrolný a signalizačný panel
Varianty: 4
MK2430Univerzálny kontrolný a signalizačný panel
Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Porovnání
Skladom v GHVDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Podsvietený LC displej 2 x 16 znakov umožňuje konkrétnu indikáciu poruchy
  • LED indikácia poruchy
  • LED indikácia aktivity RS485
  • Spínacie relé s dvomi kontaktmi
  • Nastavenie parametrov systému pomocou tlačítok na čelnom paneli
  • Test pripojenia všetkých prístrojov v systéme

Rozšírené informácie

Popis a použití

Přístroj PRC470 slouží jako centrální řídící a zobrazovací jednotka v monitorovacích a lokalizačních systémech EDS a RCMS. Možnost řízení až 30 vyhodnocovacích jednotek EDS47x nebo RCMS470 (u provedení PRC470E až 60 jednotek).

Funkce

Přístroj zajišťuje následující funkce:

  • řídící (nastavení vyhodnocovacích zařízení EDS47x nebo RCMS470 a proudových transformátorů)
  • vyhodnocovací (vyhodnocení informací z lokálních vyhodnocovacích zařízení)
  • zobrazovací a indikační (informace o poruchách popř. jejich lokalizaci)
  • výměny dat po sběrnici RS485/BMS

Schéma zapojení

  1. Pracovní napětí (napájení) US (pro připojení z izolované IT sítě se doporučuje použít dvě pojistky 6 A)
  2. Řídící vstupní signály z EDS47x (START)
  3. Externí RESET
  4. Externí TEST
  5. Bez funkce
  6. LED indikace sdruženého ALARMu
  7. LED indikace RS485 aktivní
  8. Funkční tlačítko UP
  9. Funkční tlačítko ENTER
  10. Funkční tlačítko DOWN
  11. Připojení BMS sběrnice
  12. Výstupní spínací dvoukontaktní relé sdruženého ALARMu
Schéma zapojení řídící a zobrazovací jednotky PRC470

Údaje pro objednávku

TypNapájecí napětí UsObjednací číslo
PRC 470AC 230 VB95012001
PRC 470-21DC 10,5...80 VB95012007
PRC 470-13AC 90...132 VB95012004
PRC 470-23DC 77...286 VB95012009
PRC 470EAC 230 VB95012014

Rozměry pouzdra

Rozměry pozdra X470

Technické parametre

Parametry

Rozsah pracovných teplôt54 °C


Izolace dle IEC 60664-1:
Jmenovité izolační napětíAC 250 V
Jmenovité rázové napětí4 kV
stupeň znečistění3
Napájecí napětí:
Pracovní napětí USviz. údaje pro objednávku
Rozsah pracovního napětí0,85...1,15 % z US
Vlastní spotřeba max.max. 3 VA
Rozhraní:
Vstup/výstupBMS/RS485
Vstupy:
Digitální vstupy4
Max. napětíDC 5 V
Měřicí obvody:
Testovací systému EDStrvale, 1 cyklus 5 min
Testavání systému RCMStrvale
Spínací členy:
1× spínací relése 2 přepínacími kontakty
Pracovní režimnastavitelný N/O nebo N/C
Jmenovité spínací napětíAC 230 V
Zapínací schopnostAC 5 A
Vypínací schopnostAC 2 A (AC 230 V, cos φ = 0,4)
DC 0,5 A (DC 110 V, L/R = 0 s)
Všeobecné informace:
Odolnost proti pádu při provozu dle IEC 60068-2-2715 g/11 ms
Odolnost proti nárazu při transportu dle IEC 60068-2-2940 g/6 ms
Odolnost proti vibracím při provozu dle IEC 60068-2-61 g/10...150 Hz
Odolnost proti vibracím při transportu dle IEC 60068-2-62 g/10...150 Hz
Pracovní teplota-10...+55 °C
Skladovací teplota-40...+70 °C
Montáž na DIN lištujakákoliv pozice
Přípojenípomocí svorkovnice
Průměr připojovacího vodiče0,75...2 mm2 (dle typu vodiče)
Krytí dle EN 60529IP 30 (vnitřní součásti)
IP 20 (konektory)
Hmotnostcca. 400 g
Typ pouzdraX470
